98
Ford Mondeo
В мастерских, оборудованных специальны
ми инструментами и приспособлениями,
можно проверить радиальное биение шеек
распределительного вала. Если биение более
0,02 мм или шейки несоосны, замените вал,
так как его правка не допускается.
9. Смажьте постели распределительных ва
лов чистым моторным маслом и уложите в них
распределительные валы в таком положении,
чтобы ни один из кулачков не опирался самой
высокой частью своего носка на регулировоч
ную шайбу толкателя клапана.
10. Установите суппорт VCT, предваритель
но нанеся герметик на его привалочную по
верхность.
11. Установите крышки подшипников рас
пределительных валов.
12. Очистите пазы крышки и привалочную
поверхность головки блока от остатков ста
рой прокладки.
13. Затяните болты крепления крышек под
шипников распределительных валов в поряд
ке, показанном на рис. 5.37, в три этапа:
1 й – равномерно затягивайте болты на
пол оборота каждый до тех пор, пока крышки
подшипников не соприкоснутся с поверхнос
тями головки блока цилиндров;
2 й – затяните моментом 7 Нм (0,7 кгсм);
3 й – доверните на 45°.
14. Запрессуйте в гнезда суппорта VCT саль
ники распределительных валов (см. Замена
сальников распределительных валов, с. 92).
15. Установите остальные снятые детали
в порядке, обратном снятию.
Для замены распределительных валов дви
гателей Duratec HE объемом 2,0 и 2,3 л вы
полните следующие операции.
Вам потребуются: те же инструменты,
что и для снятия цепи привода газорас
пределительного механизма и сальников
распределительных валов, а также ключ
TORX E11, динамометрический ключ.
1. Снимите крышку головки блока цилинд
ров (см. Замена прокладки крышки головки
блока цилиндров, с. 86).
2. Снимите шестерни распределительных
валов, подвязав к ним цепь и закрепив их вме
сте с нею на край крышки привода газорас
пределительного механизма.
3. Выверните болты крепления крышек под
шипников распределительных валов в поряд
ке, обратном показанному на рис. 5.37.
ПРИМЕЧАНИЕ
Перед снятием крышек подшипников рас
пределительных валов двигателя Duratec HE
объемом 2,3 л необходимо также снять эле
ктромагнитный клапан системы регулирова
ния фаз газораспределения, отсоединив ко
лодку жгута проводов и вывернув болт креп
ления к крышке подшипника впускного рас
пределительного вала.
4. Снимите крышки подшипников распре
делительных валов.
ПРЕДУПРЕЖДЕНИЯ
На крышки подшипников распределитель
ных валов нанесены их порядковые номера.
Запомните или запишите расположение
крышек, чтобы установить их на прежние ме
ста: крышки обрабатывают совместно с го
ловкой блока цилиндров и обезличивать
их запрещено.
При установке имейте в виду, что метки на
несены на наружную сторону крышек.
5. Снимите распределительные валы.
6. Осмотрите распределительные валы.
Поверхности опорных шеек и кулачков долж
ны быть хорошо отполированы и без повреж
дений. На рабочих поверхностях шеек не до
пускаются задиры, забоины, царапины, наво
лакивание алюминия от гнезд подшипников
в головке блока. Если на рабочих поверхнос
тях кулачков обнаружены следы заедания, пе
регрева, глубокие риски или износ в виде ог
ранки, замените валы.
ПРЕДУПРЕЖДЕНИЕ
Шлифовка кулачков распределительных ва
лов для устранения ступенчатого износа за
прещена, так как при изменении размеров
профиля кулачков будут нарушены фазы га
зораспределения.
7. В мастерских, оборудованных специаль
ными инструментами и приспособлениями,
можно проверить радиальное биение шеек
распределительного вала. Если биение более
0,02 мм или шейки несоосны, замените вал,
так как его правка не допускается.
8. Смажьте постели распределительных ва
лов чистым моторным маслом и уложите в них
распределительные валы в таком положении,
чтобы ни один из кулачков не опирался самой
высокой частью своего носка на регулировоч
ную шайбу толкателя клапана.
9. Установите крышки подшипников рас
пределительных валов.
10. Очистите пазы крышки и привалочную
плоскость головки блока от остатков старой
прокладки.
11. Затяните болты крепления крышек под
шипников распределительных валов в поряд
ке, показанном на рис. 5.37, в три этапа:
1 й – равномерно затягивайте болты на
пол оборота каждый до тех пор, пока крышки
подшипников не соприкоснутся с поверхнос
тями головки блока цилиндров;
2 й – затяните моментом 7 Нм (0,7 кгсм);
3 й – доверните на 45°.
12. Запрессуйте в гнезда крышек передних
подшипников распределительных валов саль
ники распределительных валов (см. Замена
сальников распределительных валов, с. 92).
13. Установите остальные снятые детали
в порядке, обратном снятию.
ПРИТИРКА КЛАПАНОВ

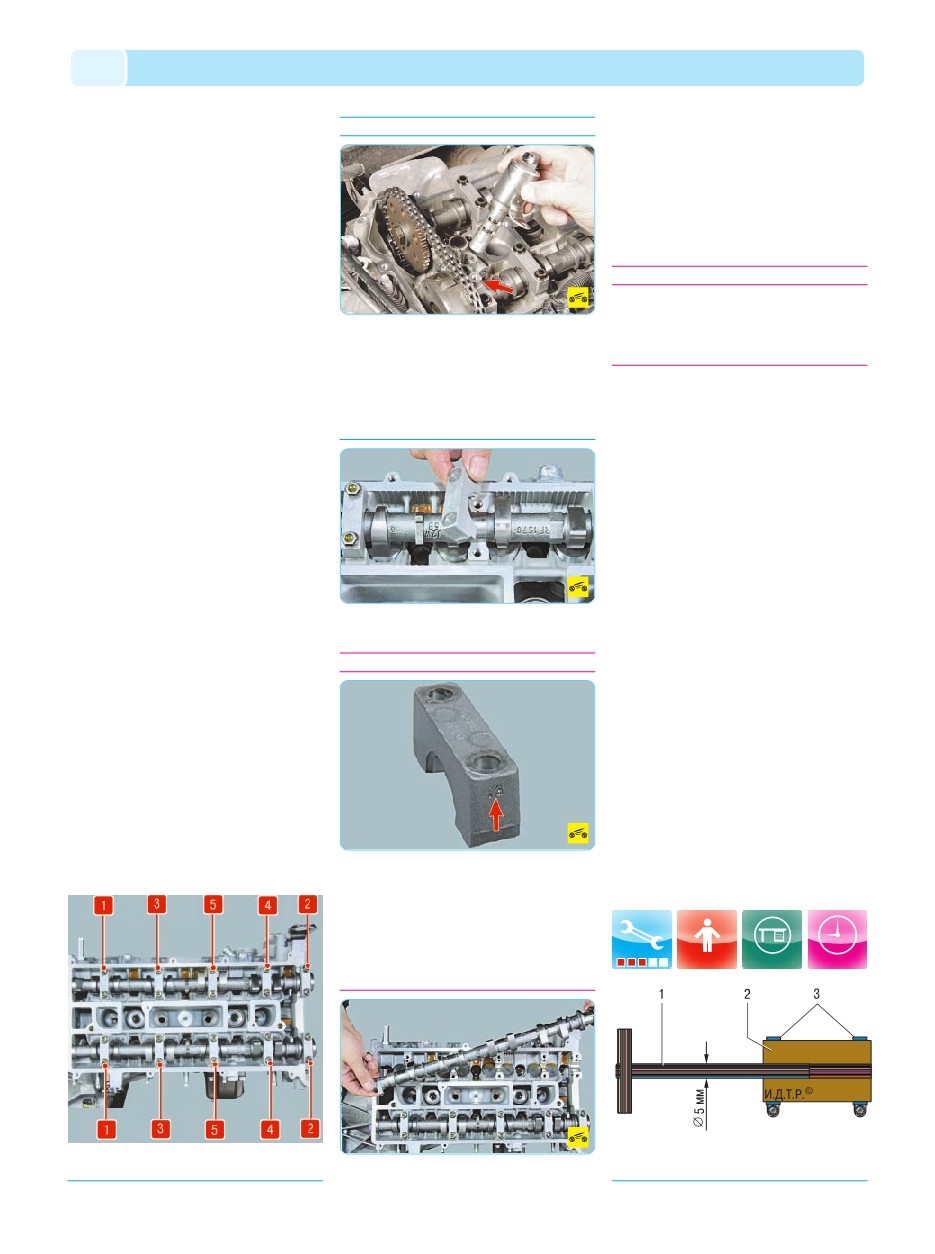

Рис. 5.37. Порядок затяжки болтов крепления кры
шек подшипников распределительных валов
НА ВЕРСТАКЕ
3 часа
Рис. 5.38. Приспособление для притирки клапанов:
1 – металлический стержень; 2 – резиновый шланг;
3 – винтовые хомуты
