устройство автомобиля
15

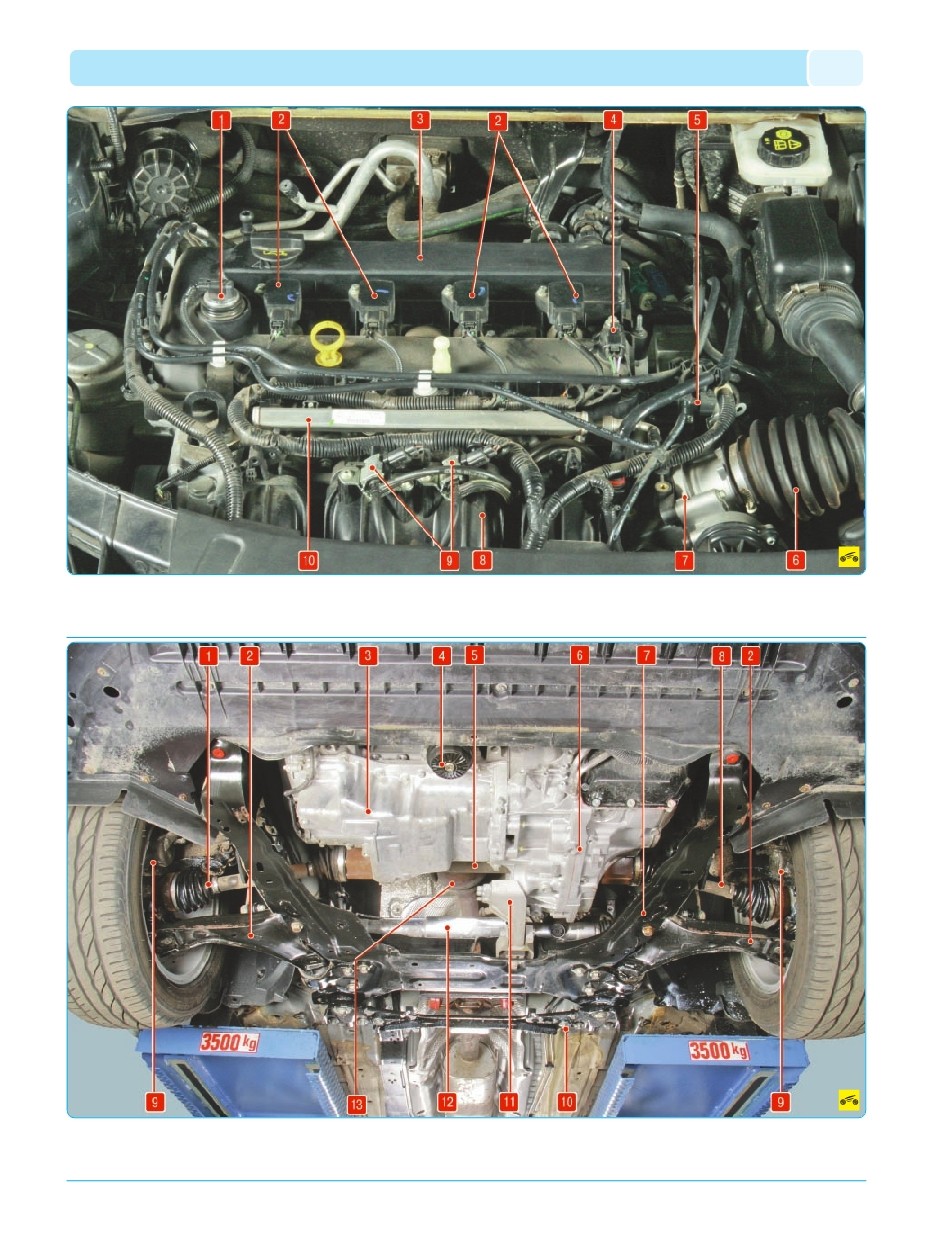

Рис. 1.5. Подкапотное пространство автомобиля с двигателем 2,3 л Duratec HE (вид сверху, со снятым декоративным кожухом): 1 – электромагнитный клапан изменения
фаз газораспределения; 2 – катушки зажигания; 3 – крышка головки блока цилиндров; 4 – датчик положения распределительного вала; 5 – блок управляющих клапанов меха
низма изменения геометрии впускной трубы; 6 – воздухоподводящий рукав; 7 – дроссельный узел; 8 – впускная труба; 9 – клапаны механизма изменения геометрии впускной
трубы; 10 – топливная рампа
Рис. 1.6. Подкапотное пространство автомобиля с двигателем 2,3 л Duratec HE и основные агрегаты автомобиля (вид снизу, защита картера двигателя снята): 1 – при
вод правого переднего колеса; 2 – рычаг передней подвески; 3 – двигатель; 4 – масляный фильтр; 5 – промежуточный вал; 6 – коробка передач; 7 – поперечина передней под
вески; 8 – привод левого переднего колеса; 9 – тормозной механизм переднего колеса; 10 – поперечина кронштейна приемной трубы системы выпуска отработавших газов;
11 – задняя опора подвески силового агрегата; 12 – рулевой механизм; 13 – нейтрализатор отработавших газов
