кузов
275

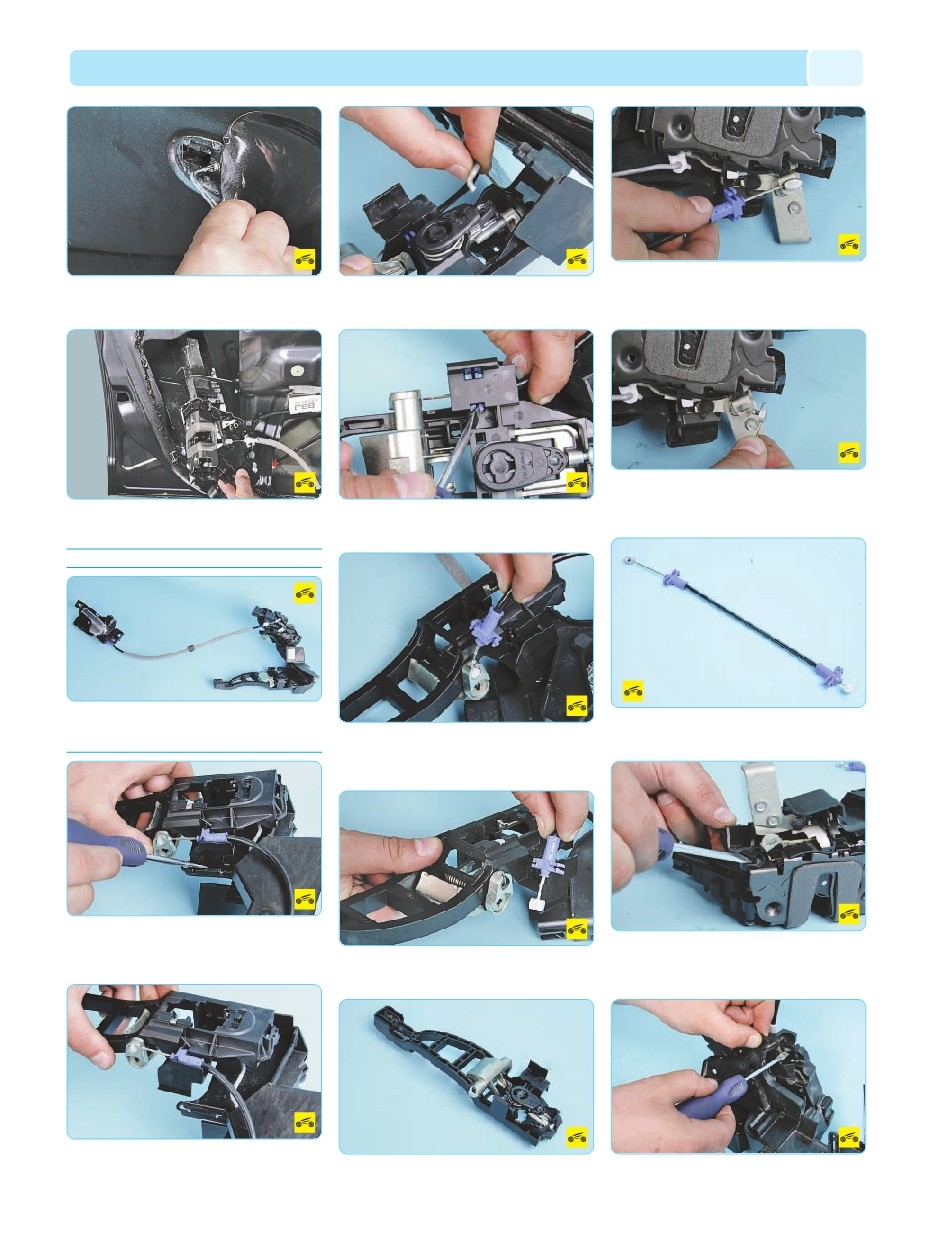

10. ...выверните винт крепления замка к на
ружной панели двери...
11. ...и снимите замок, выведя его через
технологическое отверстие в панели двери.
ПРИМЕЧАНИЕ
Так выглядит замок передний двери, снятый
вместе с внутренней ручкой и основанием
наружной ручки.
12. Для снятия основания наружной ручки
отожмите отверткой фиксирующий буртик на
соединителе замка...
13. ...и снимите основание ручки с соеди
нителя.
14. Отсоедините тягу от рычага выключате
ля замка.
15. Разведите отверткой два фиксатора
упора оболочки троса.
16. Снимите упор оболочки с держателя
и, приподняв оболочку троса так, чтобы трос
совместился с пазом на рычаге...
17. ...извлеките наконечник троса из отвер
стия в рычаге...
18. ...и снимите основание наружной ручки.
19. Для снятия троса разведите отверткой
два фиксатора упора оболочки троса наружной
ручки и снимите упор оболочки с держателя.
20. Поверните наконечник троса так, что
бы его прямоугольный выступ совпал с пазом
рычага...
21. ...и снимите трос наружной ручки пе
редней двери.
22. Для снятия соединителя отожмите от
верткой фиксатор соединителя и, удерживая
его в отжатом состоянии...
23. ...отожмите второй фиксатор...
