электрооборудование
257

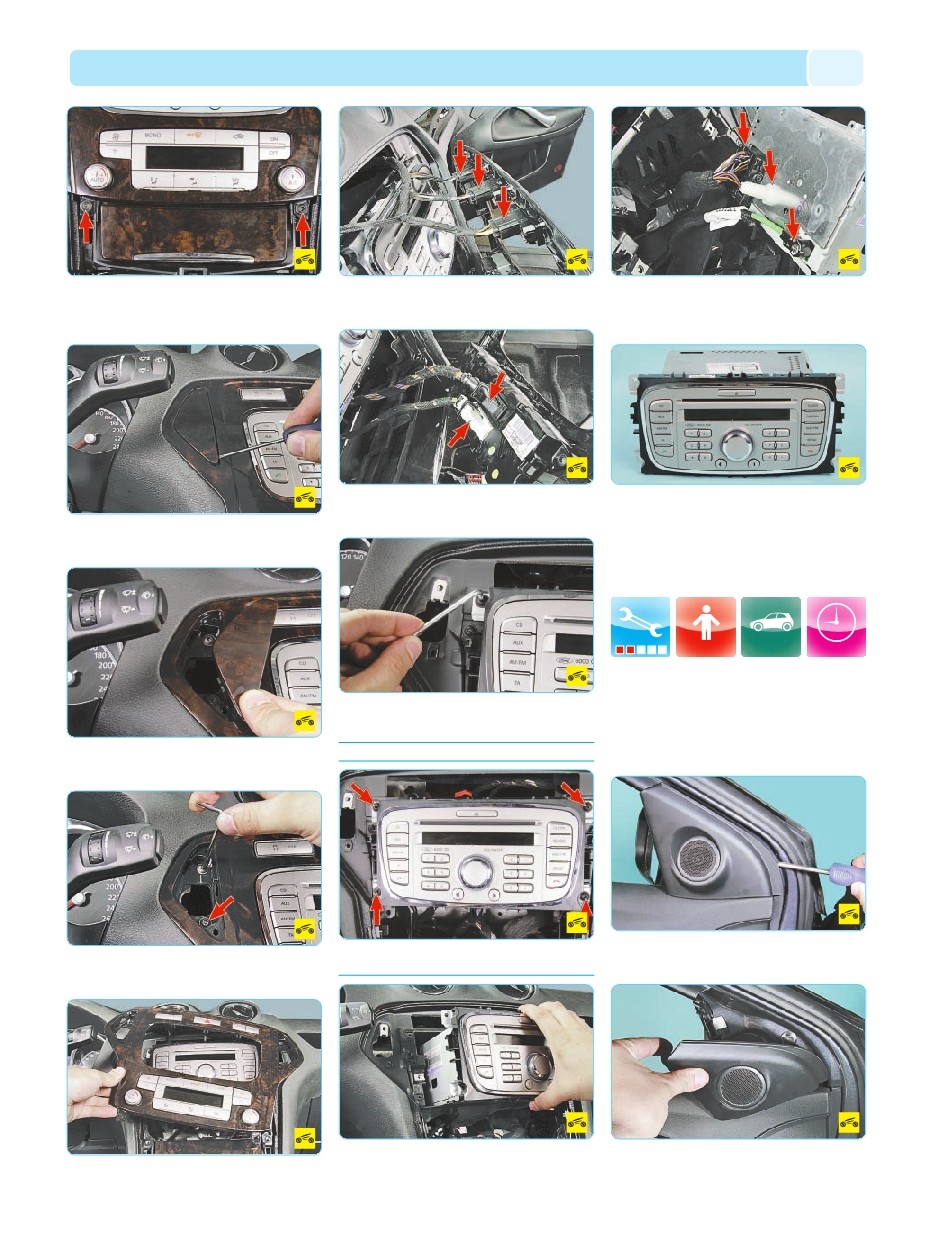

3. Выверните два винта нижнего крепления
облицовки магнитолы и панели управления
системой климатконтроля.
4. Аккуратно подденьте отверткой левую
заглушку облицовки...
5. ...и снимите ее.
6. Аналогично снимите правую заглушку.
7. Выверните слева и справа по два винта
верхнего крепления облицовки...
8. ...и отведите ее от панели приборов.
9. Нажав на фиксаторы, отсоедините три
колодки жгутов проводов от выключателей...
10. ...две колодки от панели управления сис
темой климатконтроля и снимите облицовку.
11. Выверните четыре винта крепления ав
томагнитолы к панели приборов...
ПРИМЕЧАНИЕ
Так расположены винты крепления авто
магнитолы.
12. ...и извлеките автомагнитолу из гнезда
панели приборов.
13. С обратной стороны автомагнитолы от
соедините две колодки жгутов проводов и ан
тенный кабель и снимите автомагнитолу.
14. Установите автомагнитолу и все снятые
детали в порядке, обратном снятию.
СНЯТИЕ И УСТАНОВКА
ДИНАМИКОВ АКУСТИЧЕСКОЙ
СИСТЕМЫ
Вам потребуются отвертки с плоским
и крестообразным лезвиями.
Для снятия высокочастотных динами
ков, установленных на передних дверях, вы
полните следующее.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
2. Поддев отверткой облицовку опоры на
ружного зеркала заднего вида...
3. ...и преодолев сопротивление фиксато
ров, отведите облицовку от двери.
НА МАШИНЕ
30 мин
