Ford Mondeo
5. Для установки нового предохранителя
вставьте его контакты в держатели блока
и, нажав на него сверху, утопите до упора.
6. Для доступа к предохранителям и реле
монтажного блока в подкапотном прост
ранстве отожмите в сторону два фиксатора
его крышки с одной...
7. ...и с другой стороны...
8. ...и снимите крышку.
ПРИМЕЧАНИЕ
На внутреннюю сторону крышки монтажного
блока реле и предохранителей, расположен
ного в подкапотном пространстве, нанесена
схема расположения реле и предохраните
лей. Там же закреплен пинцет Б для извлече
ния предохранителей из монтажных блоков,
рядом с ним расположены гнезда А для креп
ления запасных предохранителей.

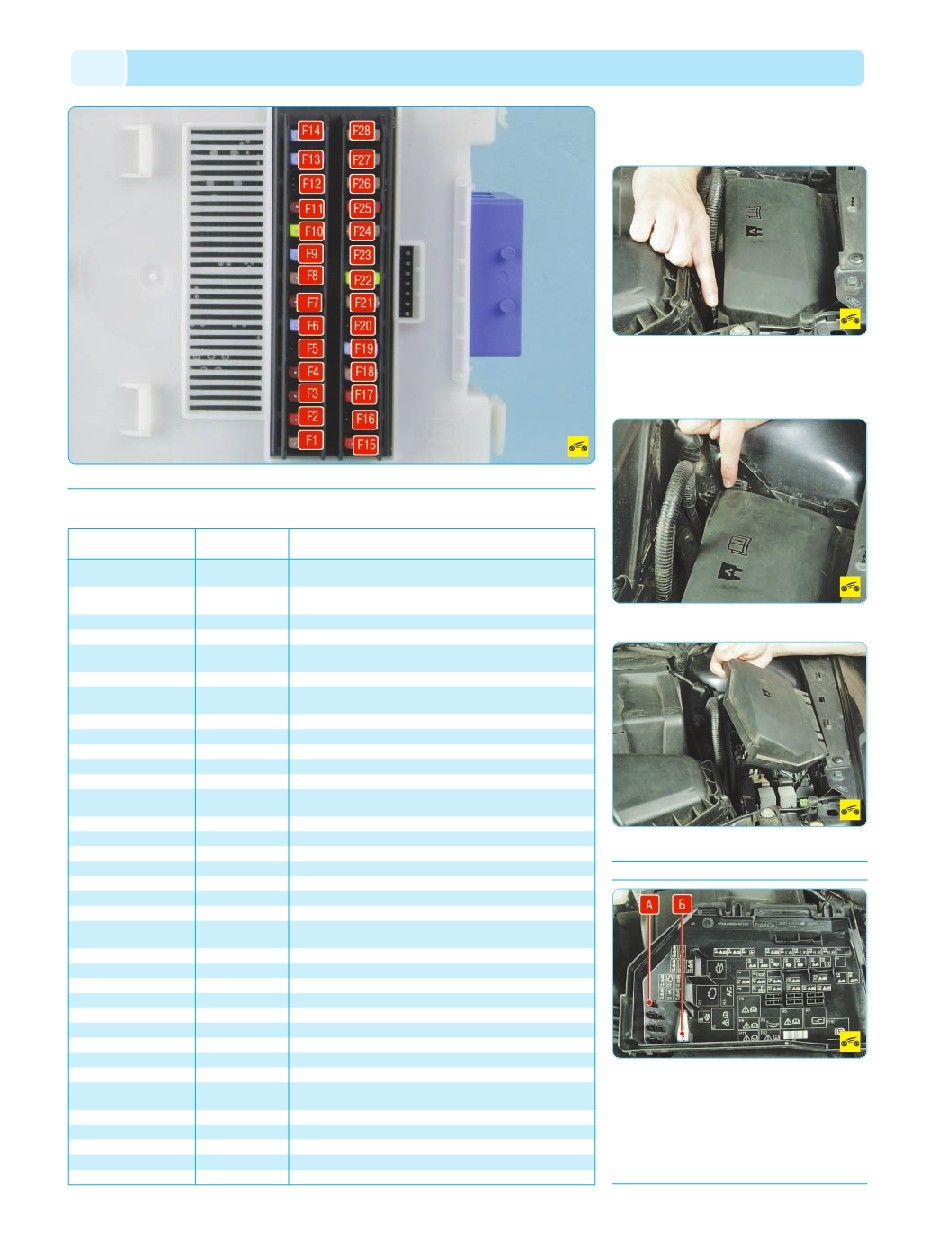

Рис. 10.3. Расположение предохранителей в центральном монтажном блоке, расположенном в салоне
Номер предохранителя/
реле (сила тока)
FА1 (25 A)
FА2 (25 А)
FА3 (25 A)
FА4 (25 A)
FА5 (10 А)
FА6 (15 А)
FА7 (5 А)
FА8 (20 А)
FА9
FА10 (30 А)
FА11 (20 А)
FА12
FB1 (5 А)
FB2 (15 A)
FB3 (15 А)
FB4 (15 А)
FB5 (15 А)
FB6
FB7 (15 А)
FB8
FB9 (30 А)
FB10 (10 А)
FB11
FB12
FC1
FC2
FC3
FC4
FC5 (7,5 А)
FC6 (5 А)
FC7 (5 А)
FC8 (20 А)
FC9 (5 А)
FC10 (5 А)
FC11 (5 А)
FC12 (5 А)
Цвет
предохранителя
Бесцветный
Бесцветный
Бесцветный
Бесцветный
Красный
Синий
Желто
коричневый
Желтый
–
Зеленый
Желтый
–
Желто
коричневый
Синий
Синий
Синий
Синий
–
Синий
–
Зеленый
Красный
–
–
–
–
–
–
Коричневый
–
Желто
коричневый
Желтый
–
–
–
–
Защищаемая цепь
Блок управления левой передней двери (стеклоподъемники, цент
ральный замок, складывание наружного зеркала, обогрев зеркала)
Блок управления правой передней двери (стеклоподъемники, цент
ральный замок, складывание наружного зеркала, обогрев зеркала)
Блок управления левой задней двери (стеклоподъемники)
Блок управления правой задней двери (стеклоподъемники)
Блокировка замков задних дверей без участия блоков
управления дверьми
Розетки для подключения дополнительных электропотребителей
Соленоиды реле
Замок рулевой колонки
Не используется
Электрическая регулировка положения сиденья водителя
Аксессуары, модуль прицепа
Не используется
Модуль системы помощи при парковке
Блок управления подвеской
Обогрев сиденья водителя
Обогрев сиденья переднего пассажира
Обогрев левого заднего сиденья
Не используется
Обогрев правого заднего сиденья
Не используется
Электрическая регулировка положения сиденья переднего
пассажира
Противоугонная сигнализация
Не используется
Не используется
Не используется
Не используется
Не используется
Не используется
CDчейнджер, развлекательная система для задних пассажиров
Не используется
Модуль функции запоминания положения переднего сиденья
Система доступа без ключа
Не используется
Не используется
Не используется
Не используется
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, УСТАНОВЛЕННЫХ
Таблица 10.3
В ЗАДНЕМ МОНТАЖНОМ БЛОКЕ В БАГАЖНОМ ОТДЕЛЕНИИ
