Ford Mondeo

в модуле топливного насоса, компенсатора

пульсаций давления топлива, форсунок и топ

ливных трубопроводов, а также включает в се

бя воздушный фильтр.

Система рециркуляции отработавших

газов с клапаном рециркуляции, приводимым

в действие шаговым электродвигателем,

по сигналам электронного блока системы уп

равления двигателем перепускает часть отра

ботавших газов во впускной трубопровод.

Этим достигается снижение токсичности вы

бросов автомобиля и соблюдение современ

ных экологических норм.

Система зажигания микропроцессорная,

состоит из катушки зажигания, высоковольт

ных проводов и свечей зажигания. Катушкой

зажигания управляет электронный блок сис

темы управления двигателем. Система зажи

гания при эксплуатации не требует обслужи

вания и регулировки.

ПРИМЕЧАНИЕ

На двигателях Duratec He объемом 2,0

и 2,3 л высоковольтных проводов нет, вмес

то них на каждую свечу устанавливают от

дельную катушку зажигания.

Система управления двигателем вклю

чает в себя электронный блок управления

(контроллер), датчики температуры и абсо

лютного давления во впускной трубе, поло

жения дроссельной заслонки, температуры

охлаждающей жидкости, положения колен

чатого вала, положения распределительного

вала, температуры наружного воздуха, кон

центрации кислорода (управляющий и диа

гностический), положения педалей акселе

ратора, тормоза и сцепления, детонации,

а также исполнительные устройства, разъе

мы и предохранители.

Силовой агрегат (двигатель с коробкой

передач, сцеплением и главной передачей)

установлен на трех опорах с эластичными ре

зиновыми элементами: двух передних, вос

принимающих основную массу силового аг

регата, и задней, компенсирующей крутящий

момент от трансмиссии и нагрузки, возникаю

щие при трогании автомобиля с места, разго

не и торможении.

Отличительной особенностью двигателя

Duratec Ti VCT объемом 1,6 л является нали

чие контролируемой электроникой системы

изменения фаз газораспределения (VCT),

причем электронная система изменяет поло

жение обоих распределительных валов.

Ремень привода газораспределительного

механизма приводит в действие механизмы 1

и 2 (рис. 5.5) VCT соответственно впускного

и выпускного распределительных валов. Ме

ханизмы VCT, в свою очередь, приводят

во вращение соответствующие распредели

тельные валы.

Для определения мгновенного положения

распределительных валов у заднего конца

каждого из них установлены датчики 8 и 9 по

ложения распределительного вала. На шейках

распределительных валов расположены зада

ющие кольца 11 и 12 датчиков положения.

На передней части головки блока цилиндров

установлен суппорт 6 системы VCT, одновре

менно выполняющий функции крышек перед

них подшипников распределительных валов

и держателя сальников 3 и 4 распределитель

ных валов. На суппорте закреплены два элект

ромагнитных клапана 5 и 7, гидравлически уп

равляющие механизмами VCT. Электромагнит

ными клапанами, в свою очередь, управляет

электронный блок управления двигателем.

Масло, подаваемое в гидросистему систе

мы изменения фаз газораспределения (VCT)

из главной масляной магистрали двигателя,

помимо основного масляного фильтра систе

мы смазки, очищается в дополнительном

фильтре 9 (рис. 5.6) гидросистемы VCT. До

полнительная очистка масла требуется пото

му, что проходные сечения электромагнитных

клапанов очень малы и частицы загрязнений

размером 0,2 мм уже могут привести к отказу

системы VCT. В то же время фильтр играет

роль предохранительного клапана, обеспечи

вающего при любых обстоятельствах беспе

ребойную подачу масла в гидросистему VCT.

Фильтр несъемный и замене не подлежит.

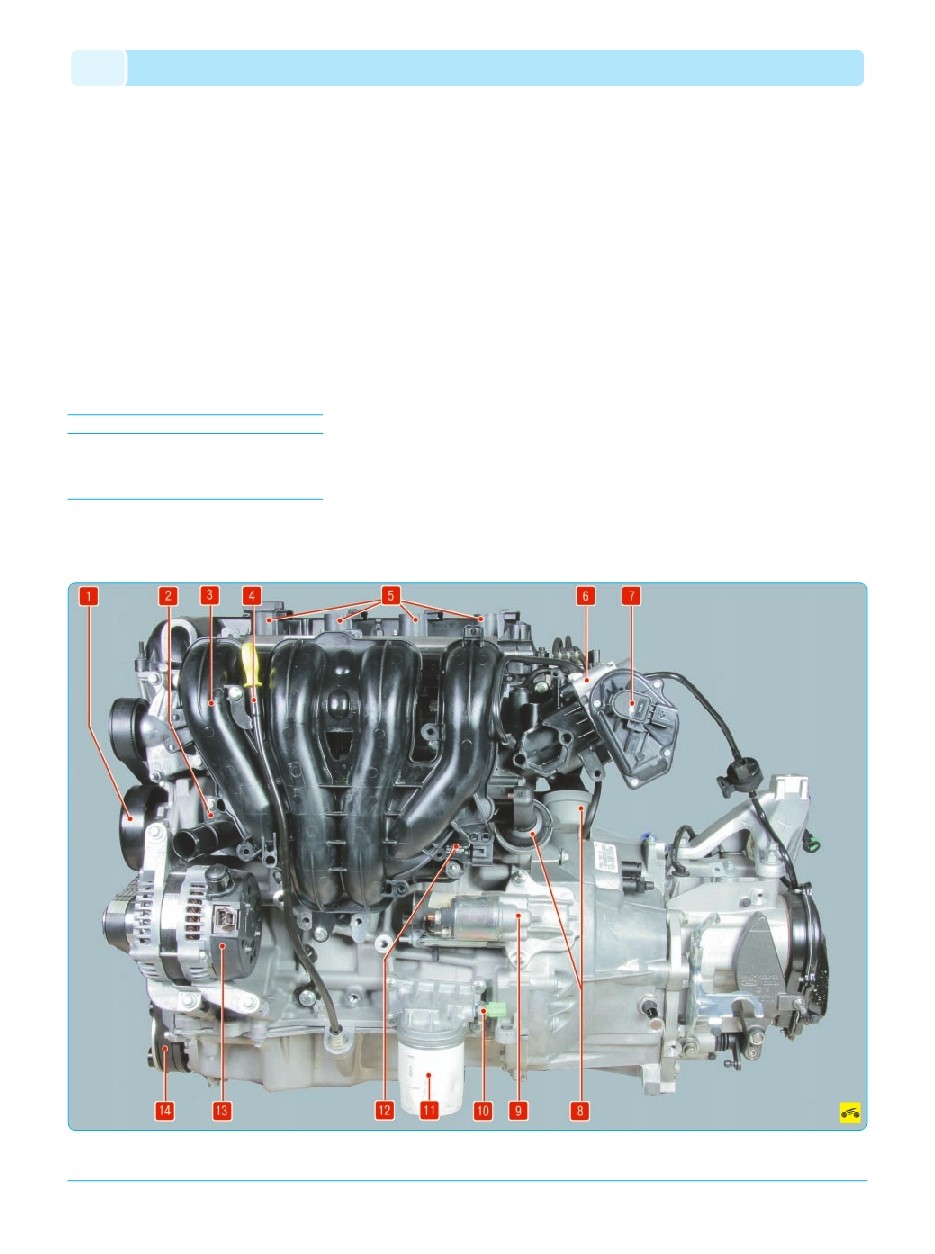

Рис. 5.3. Силовой агрегат Duratec HE объемом 2,0 и 2,3 л (вид спереди по направлению движения): 1 – водяной насос; 2 – термостат; 3 – впускная труба; 4 – указатель

уровня масла; 5 – катушки зажигания; 6 – дроссельный узел; 7 – датчик положения дроссельной заслонки; 8 – пневматические камеры управления геометрией впускной трубы;

9 – стартер; 10 – датчик давления масла; 11 – масляный фильтр; 12 – датчик абсолютного давления; 13 – генератор; 14 – компрессор кондиционера
