Ford Mondeo

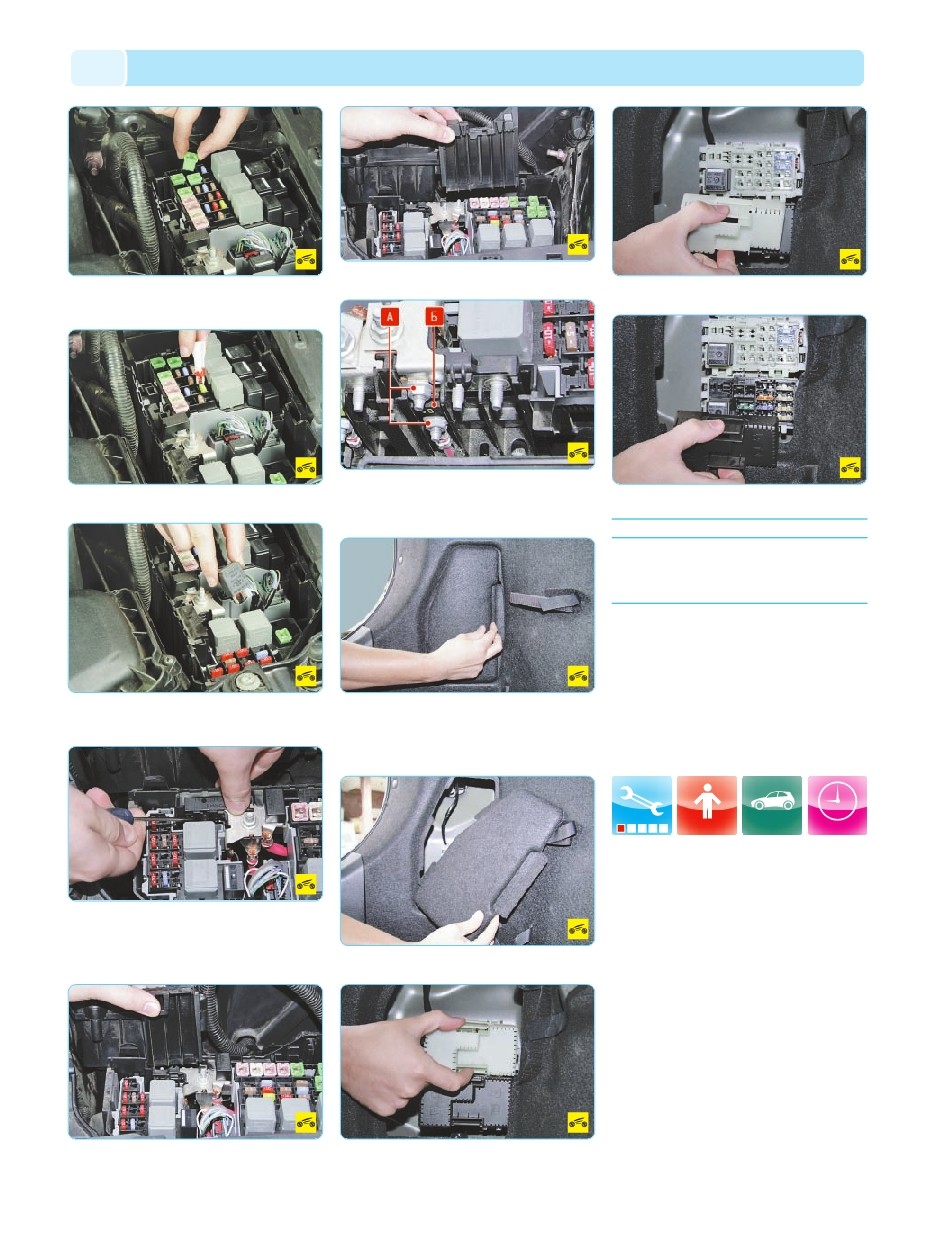

9. При необходимости замены извлеките
плавкую вставку...
10. ...предохранитель...
11. ...или реле, покачивая его из стороны
в сторону.
12. Для получения доступа к плавким встав
кам, расположенным сбоку монтажного
блока (см. рис. 10.2), отожмите отверткой
фиксаторы боковой защитной крышки...
13. ...и снимите ее, выдвигая вверх по па
зам корпуса блока.
14. Аналогично снимите вторую крышку.
15. Для замены плавкой вставки Б отверни
те две гайки А ее крепления, установите но
вую вставку и закрепите гайками.
16. Для получения доступа к заднему бло
ку предохранителей отожмите фиксатор
крышки люка в обивке левой боковины багаж
ного отделения...
17. ...и снимите крышку.
18. Сжав фиксаторы по бокам крышек бло
ков предохранителей...
19. ...снимите крышки верхнего...
20. ...и нижнего блоков.
ПРИМЕЧАНИЕ
В зависимости от комплектации автомобиля
могут быть установлены три монтажных бло
ка. Крышки всех блоков снимают одинако
выми приемами.
21. Замените перегоревший предохрани
тель таким же образом, как это делали для
центрального монтажного блока и блока, рас
положенного в подкапотном пространстве
(см. выше в данном подразделе).
22. Установите детали в порядке, обратном
снятию.
СНЯТИЕ И УСТАНОВКА
МОНТАЖНЫХ БЛОКОВ
Снятие заднего монтажного блока, распо
ложенного в багажном отделении, описано
в данном подразделе. Монтажный блок, рас
положенный в подкапотном пространстве,
не имеет общих колодок жгутов проводов –
каждый провод вставлен в отдельное гнездо
в основании блока. В связи с большим коли
чеством проводов, подсоединяемых к этому
блоку, и с необходимостью иметь специаль
ную карту расположения проводов работу
по снятию и установке монтажного блока,
расположенного в подкапотном пространст
ве, проводите на специализированной стан
ции технического обслуживания. У заднего
монтажного блока, расположенного в багаж
ном отделении, такой же способ коммутации,
но у него значительно меньше подсоединяе
мых проводов, поэтому при достаточных на
выке и внимательности его можно заменить
и своими силами. Центральный монтажный
блок, расположенный под панелью приборов,
выполнен за одно целое с многофункциональ
ным электронным блоком (GEM) и для его ре
НА МАШИНЕ
40 мин
