электрооборудование
253

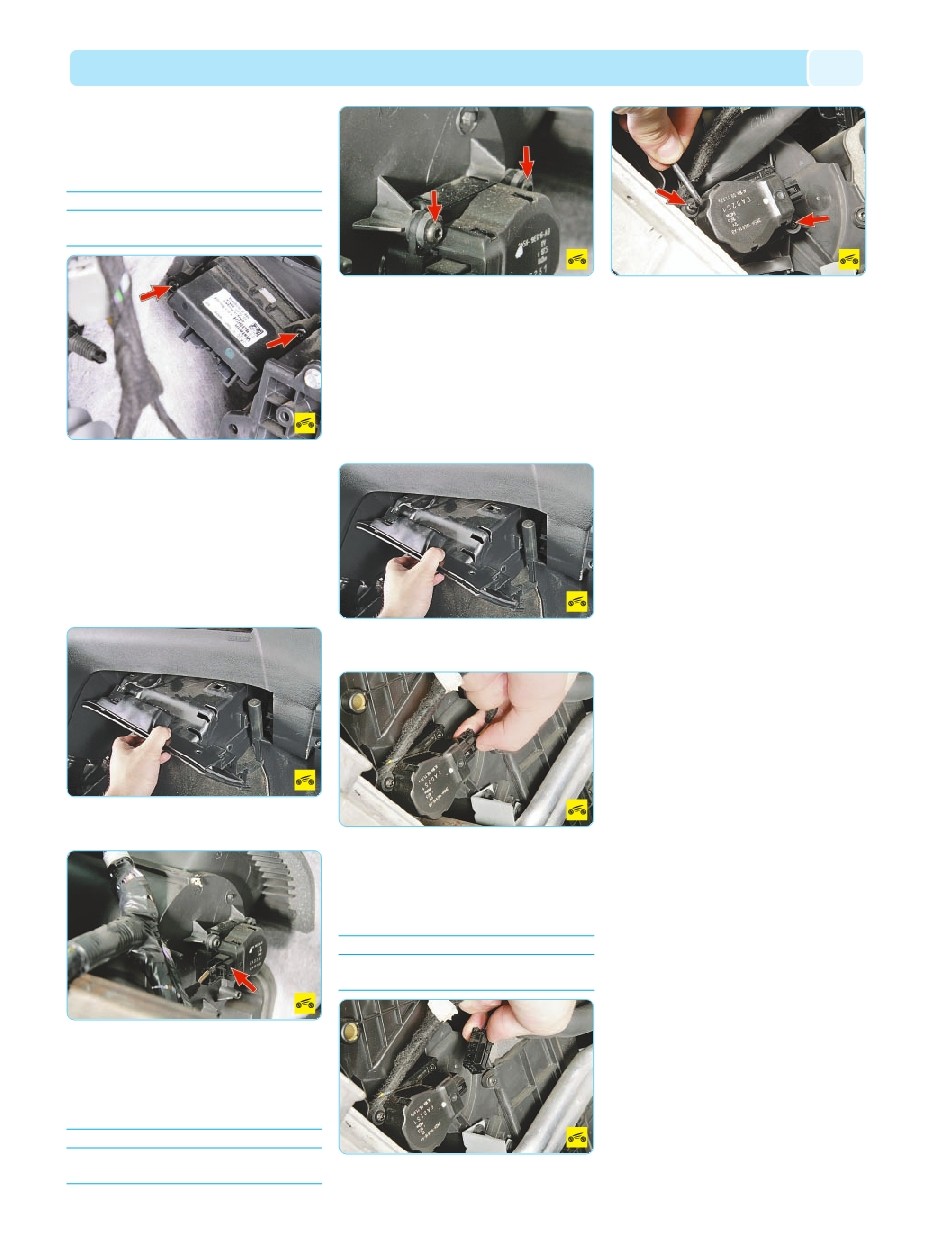

2. Под панелью приборов с левой стороны
отопителя нажмите на фиксатор колодки про
водов дополнительного сопротивления элект
ровентилятора отопителя и отсоедините ко
лодку от сопротивления.
ПРИМЕЧАНИЕ
Для наглядности показано при снятой панели
приборов.
3. Выверните два винта крепления допол
нительного сопротивления к кожуху отопителя
и снимите его.
4. Установите дополнительное сопротивле
ния электровентилятора отопителя в порядке,
обратном снятию.
Для замены электродвигателя приво
да заслонки рециркуляции выполните
следующее.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
2. Снимите вещевой ящик (см. Снятие
и установка панели приборов, с. 287).
3. Через отверстие в панели приборов, от
крывшееся после снятия вещевого ящика,
с правой стороны отопителя отсоедините ко
лодку жгута проводов от электродвигателя
привода заслонки рециркуляции, сжав фикса
торы ее крепления.
ПРИМЕЧАНИЕ
Для наглядности показано при снятой панели
приборов.
4. Выверните два винта крепления электро
двигателя к воздухозаборнику отопителя
и снимите электродвигатель.
5. Установите электродвигатель привода
заслонки рециркуляции в порядке, обратном
снятию.
Для замены электродвигателя привода
воздухораспределительной заслонки вы
полните следующее.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
2. Снимите вещевой ящик (см. Снятие
и установка панели приборов, с. 287).
3. Через отверстие в панели приборов, от
крывшееся после снятия вещевого ящика,
с правой стороны отопителя сожмите фикса
торы крепления колодки жгутов проводов эле
ктродвигателя привода воздухораспредели
тельной заслонки...
ПРИМЕЧАНИЕ
Для наглядности показано при снятой панели
приборов.
4. ...и отсоедините ее от электродвигателя.
5. Выверните два винта крепления электро
двигателя к кожуху отопителя и снимите элек
тродвигатель.
6. Установите электродвигатель привода
воздухораспределительной заслонки в по
рядке, обратном снятию.
ЭЛЕКТРООБОГРЕВ
СТЕКЛА ЗАДНЕГО
ОКНА
Нагревательный элемент стекла заднего
окна состоит из горизонтальных токопроводя
щих полос, соединенных по обеим сторонам
вертикальными шинами. Одна шина соедине
на с + бортовой электросети, другая –
с массой кузова. Напряжение питания элек
трообогревателя 12 В. Питание к нагрева
тельному элементу подается через предохра
нитель в монтажном блоке, расположенном
в салоне автомобиля.
Если после включения электрообогрева по
верхность стекла остается неочищенной, про
верьте предохранитель. Если предохранитель
исправен, проверьте контрольной лампой или
вольтметром, есть ли напряжение питания
на выводах нагревательного элемента стекла.
Для этого подключите контрольную лампу (или
вольтметр) к выводу + электрообогревателя
и массе кузова. Если напряжение питания
отсутствует, проверьте электропроводку цепи
питания элемента и устраните неисправность.
Если предохранитель и цепь питания на
гревательного элемента исправны, проверьте
исправность его токопроводящих полос.
Проверку проводят при работающем дви
гателе и включенном электрообогреве задне
го стекла. Вольтметром поочередно измерьте
напряжение на всех полосах, подсоединив
один вывод вольтметра к массе кузова,
а другой – последовательно к токопроводя
щим полосам. Если напряжение, измеренное
вольтметром в начале и конце полос, одина
ково и примерно равно напряжению аккуму
ляторной батареи, проверьте надежность
контакта массового провода нагреватель
ного элемента с кузовом автомобиля.
Напряжение на полосе должно уменьшаться
по мере удаления места подсоединения вольт
метра от шины положительной полярности эле
мента. Напряжение необходимо измерять
по крайней мере в двух местах на одинаковом
расстоянии от оси симметрии, чтобы исключить
вероятность пропуска поврежденного участка.
При обнаружении несоответствия показаний
на одной из полос перемещайте контакт прово
да вольтметра вдоль этой полосы до тех пор,
пока напряжение не станет равным нулю.
