Ford Mondeo

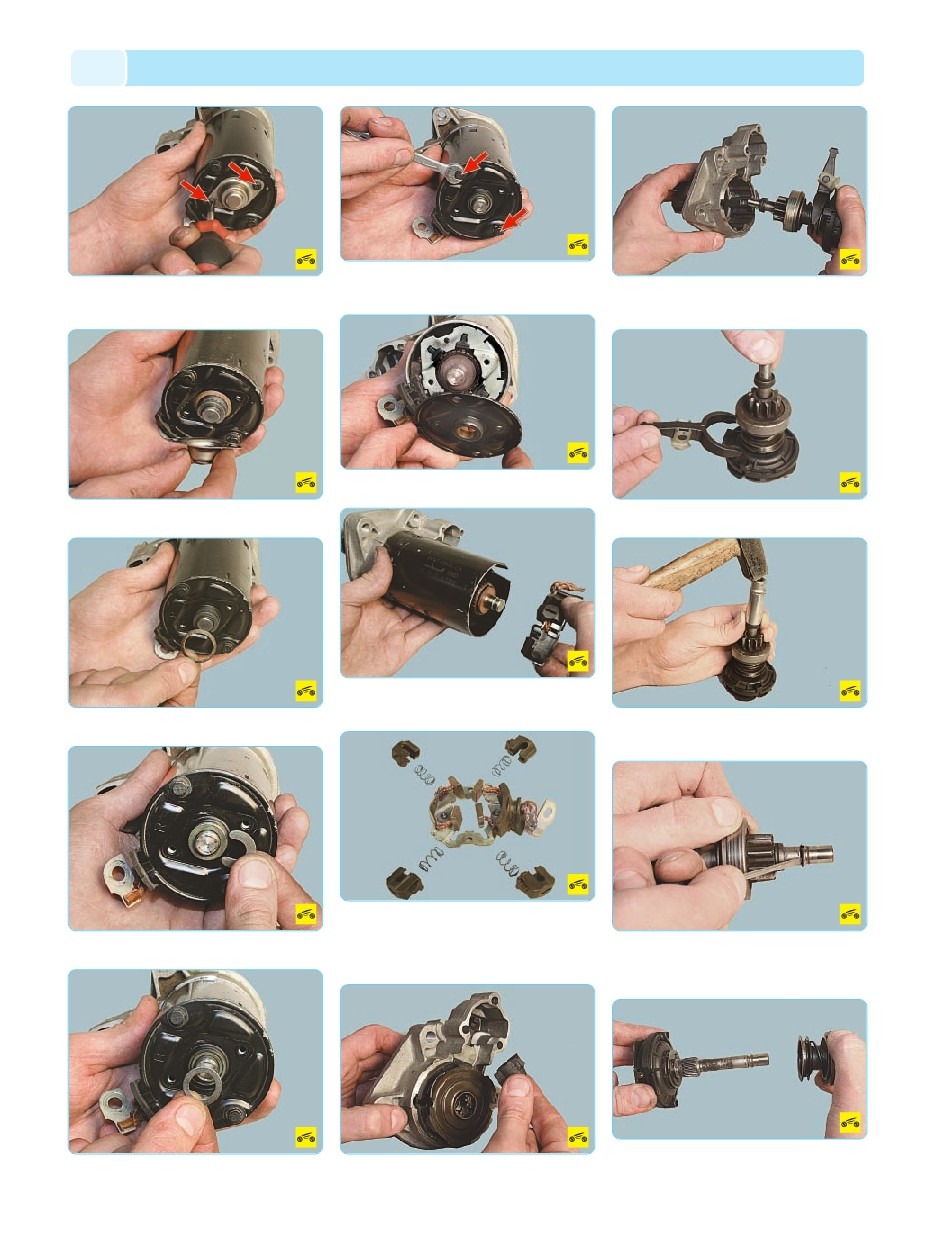

6. Выверните два винта крепления крышки
подшипника...
7. ...снимите крышку...
8. ...и уплотнительное кольцо.
9. Снимите стопорное кольцо...
10. ...и упорную шайбу.
11. Выверните два болта крепления крышки
со стороны коллектора...
12. ...и снимите крышку.
13. Снимите щеткодержатель в сборе
с корпусами щеток.
14. При необходимости снимите корпуса
щеток и пружины.
15. Снимите крышку со стороны привода
и извлеките ротор из корпуса стартера.
16. Снимите резиновый уплотнитель...
17. ...и извлеките из крышки привод в сборе
с рычагом.
18. Снимите рычаг привода.
19. Сдвиньте по валу планетарного редук
тора ограничительное кольцо...
20. ...и снимите стопорное кольцо, поддев
его отверткой.
21. Снимите ограничительное кольцо...
22. ...и привод с вала планетарного редук
тора.
