двигатель
89

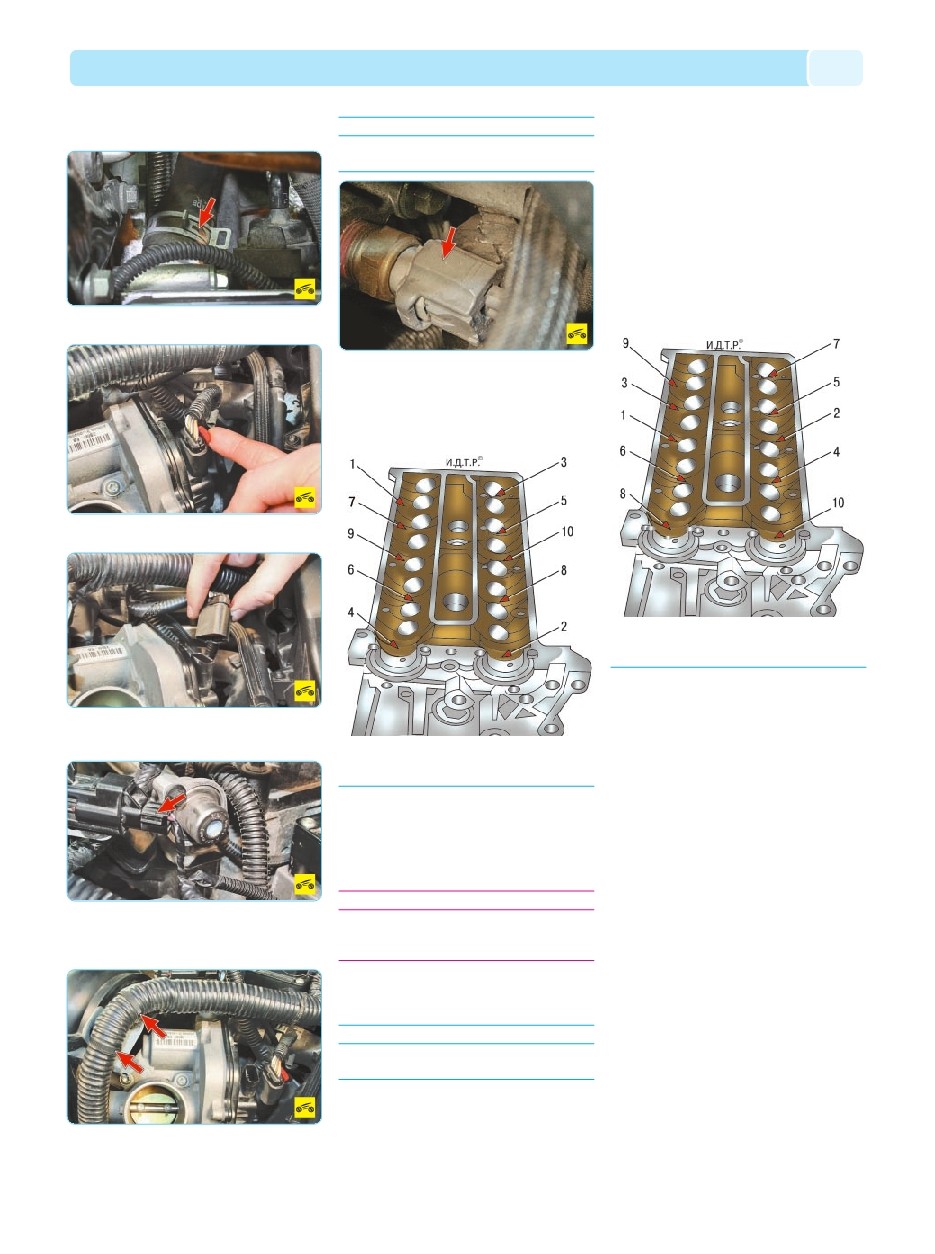

рубка водяной рубашки шланг к радиатору си
стемы охлаждения...
18. ...и шланг к радиатору отопителя салона.
19. Сдвиньте вверх фиксатор...
20. ...и отсоедините колодку жгута прово
дов от крышки дроссельного узла.
21. Сжав фиксатор, разъедините колодку
жгута проводов, закрепленную на кронштейне
головки блока цилиндров.
22. Бокорезами разрежьте пластмассовые
хомуты крепления жгута проводов к крон
штейну головки блока цилиндров.
ПРИМЕЧАНИЕ
Хомуты одноразового использования. При
сборке установите новые хомуты.
23. Нажав на фиксатор, отсоедините колод
ку жгута проводов от датчика температуры ох
лаждающей жидкости.
24. Выверните два нижних болта крепления
впускной трубы.
25. Ослабьте затяжку десяти болтов креп
ления головки блока цилиндров в порядке,
показанном на рис. 5.26, окончательно вы
верните болты крепления головки и выньте
их вместе с шайбами.
ПРЕДУПРЕЖДЕНИЕ
Болты крепления головки блока цилиндров
можно выворачивать только на холодном
двигателе.
26. Снимите головку блока цилиндров в сбо
ре с впускной трубой и дроссельным узлом,
а также установленную под ней прокладку.
ПОЛЕЗНЫЙ СОВЕТ
Снимать головку блока цилиндров удобнее
с помощником, так как она довольно тяжелая.
27. Очистите привалочные поверхности го
ловки и блока.
28. Проверьте головку блока на отсутствие
коробления. Для этого, поставив линейку ре
бром на поверхность головки сначала посе
редине вдоль, затем поперек и по диагона
лям, измерьте щупом зазор между поверхно
стью головки и линейкой. Замените головку
блока цилиндров, если зазор больше 0,1 мм.
29. Установите головку блока цилиндров
в порядке, обратном снятию, с учетом следу
ющего:
– удалите из резьбовых отверстий болтов
крепления головки блока цилиндров масло
или охлаждающую жидкость, попавшие туда
при снятии головки;
– обязательно установите новую прокладку
головки блока, повторное ее использование
не допускается;
– смажьте болты моторным маслом;
– затягивайте болты на холодном двигателе
в порядке, показанном на рис. 5.27, в три этапа:
1й – моментом 15 Нм (1,5 кгсм);
2й – моментом 30 Нм (3,0 кгсм);
3й – доверните на угол 90°.
30. Установите все снятые детали и узлы
в порядке, обратном снятию. После установки
распределительных валов и ремня привода
газораспределительного механизма про
верьте и при необходимости отрегулируйте
зазоры в приводе клапанов (см. Регулировка
зазоров в приводе клапанов, с. 79).
31. Отрегулируйте натяжение ремня приво
да газораспределительного механизма (см.
Проверка и замена ремня привода газорас
пределительного механизма на двигателе
Duratec Ti VCT объемом 1,6 л, с. 82).
Для замены прокладки головки блока ци
линдров двигателей DuratecHE объемом
2,0 и 2,3 л выполните следующие операции.
Вам потребуются: все инструменты,
необходимые для снятия крышки головки
блока цилиндров, ремня привода газо
распределительного механизма, распре
делительных валов, катколлектора, а так
же ключи TORX T25 и T55, отвертка с пло
ским лезвием, пассатижи, бокорезы.
1. Снизьте давление в системе питания
(см. Снижение давления в системе питания
двигателя, с. 131).
2. Слейте жидкость из системы охлаждения
двигателя (см. Замена охлаждающей жидко
сти, с. 181).
Рис. 5.26. Порядок ослабления затяжки болтов креп
ления головки блока цилиндров двигателя Duratec
TiVCT объемом 1,6 л
Рис. 5.27. Порядок затяжки болтов крепления голо
вки блока цилиндров двигателя Duratec TiVCT объе
мом 1,6 л
