кузов
287
под панелью приборов, или служащие для ус
тановки приборов, органов управления; соп
ла системы отопления и кондиционирования,
вещевой ящик.
Каркас представляет собой составную кон
струкцию из деталей, отлитых из алюминиево
го сплава, и стальных труб прямоугольного
и круглого сечения. Он прикреплен болтами,
винтами и гайками к передним стойкам и ос
нованию кузова, входит в силовую структуру
кузова. К каркасу панели приборов прикреп
лены воздуховоды системы отопления (конди
ционирования) и вентиляции, рулевая колонка
и климатический блок, а также жгуты проводов.
ПРЕДУПРЕЖДЕНИЕ
В зоне а (см. рис. 11.2) панели приборов мо
жет быть установлена подушка безопаснос
ти переднего пассажира. Неквалифициро
ванное снятие панели приборов или ремонт
отдельных ее узлов могут вызвать неожидан
ное срабатывание подушки, что, в свою оче
редь, чревато травмами.
СНЯТИЕ И УСТАНОВКА
ПАНЕЛИ ПРИБОРОВ
Вам потребуются: ключи TORX Т15,
T20, T40, на 13, на 15, торцовая голо
вка на 10, отвертка с плоским лезвием.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
2. Снимите облицовку тоннеля пола (см.
Снятие и установка облицовки тоннеля по
ла, с. 284).
3. Нажав на фиксатор, разъедините колодку
жгута проводов, расположенную под обли
цовкой тоннеля пола.
4. Выверните два винта нижнего крепления
облицовки магнитолы и панели управления
системой климат контроля.
5. Аккуратно подденьте отверткой левую за
глушку облицовки...
6. ...и снимите ее.
7. Аналогично снимите правую заглушку.
8. Выверните слева и справа по два винта
верхнего крепления облицовки...
9. ...и отведите ее от панели приборов.
10. Нажав на фиксаторы, отсоедините три
колодки жгутов проводов от выключателей...

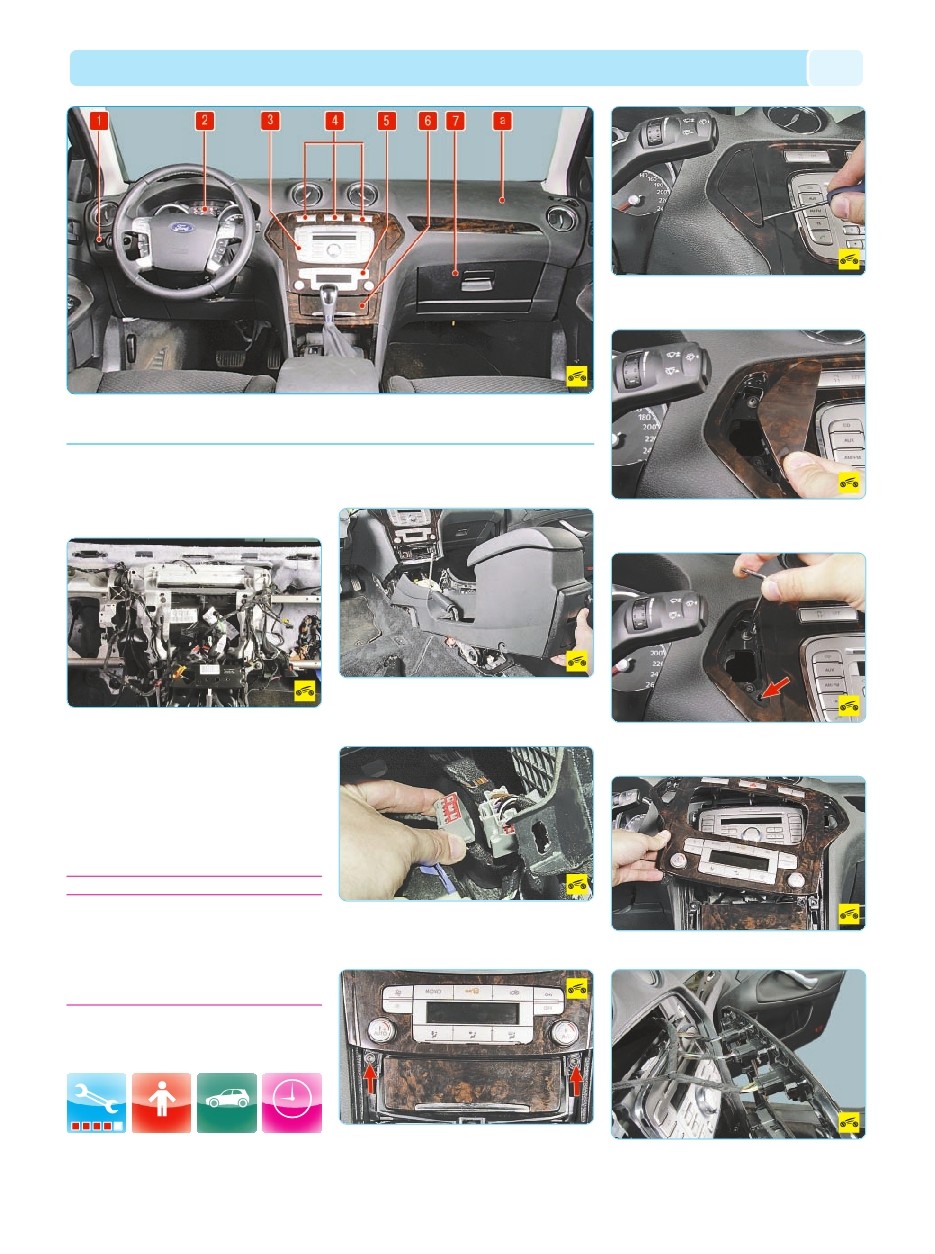

Рис. 11.2. Панель приборов: а – зона установки подушки безопасности переднего пассажира; 1 – блок управления
наружным освещением; 2 – комбинация приборов; 3 – магнитола; 4 – выключатели; 5 – панель управления системой
климат контроля; 6 – пепельница; 7 – вещевой ящик
НА МАШИНЕ
2 часа
