Ford Mondeo
и 13 не более чем на 2 с, затем в течение 1,5 с
нажмите кнопку 15. Начавшаяся бортовая диа
гностика продлится несколько секунд. В это
время на дисплее 5 блока управления микро
климатом отображается анимированная ин
формация. Все обнаруженные неисправности
отображаются на обеих половинах дисплея
в виде кодов неисправностей. Например, ле
вая половина дисплея показывает 90, пра
вая половина показывает В3 – считываемый
код неисправности 90В3 (короткое замыкание
электрической цепи датчика температуры воз
духа, подаваемого через правые воздуховоды
панели приборов, – короткое замыкание
на массу). В табл. 12.1 приведены коды воз
можных неисправностей и их расшифровка.
При нажатии кнопки 4 информация в устройст
ве запоминания кодов неисправностей стира
ется, и режим диагностики заканчивается. Для
выхода из режима диагностики без стирания
кодов неисправностей нажмите любую другую
кнопку блока управления микроклиматом.
СЧИТЫВАНИЕ
ЗАПИСАННЫХ КОДОВ
НЕИСПРАВНОСТЕЙ
На блоке управления микроклиматом одно
временно нажмите кнопки 10 и 13 не более
чем на 2 с, затем в течение 1,5 с нажмите
кнопку 12. Сохраненные неисправности выво
дятся на дисплей блока управления системой
кондиционирования салона, и в целях предо
сторожности их следует записать. В результа
те нажатия кнопки 4 информация в устройстве
запоминания кодов неисправностей стирает
ся, и режим диагностики заканчивается. Для
выхода из режима диагностики без стирания
кодов неисправностей нажмите любую другую
кнопку блока управления микроклиматом.
СЧИТЫВАНИЕ
НОМЕРА ВЕРСИИ
ПРОГРАММНОГО
ОБЕСПЕЧЕНИЯ
На блоке управления микроклиматом одно
временно нажмите кнопки 10 и 13 не более
чем на 2 с, затем в течение 1,5 с нажмите
кнопку 9. Версия программного обеспечения
отображается на дисплее блока управления
системой кондиционирования. Для выхода
из режима отображения нажмите любую кноп
ку на блоке управления микроклиматом.

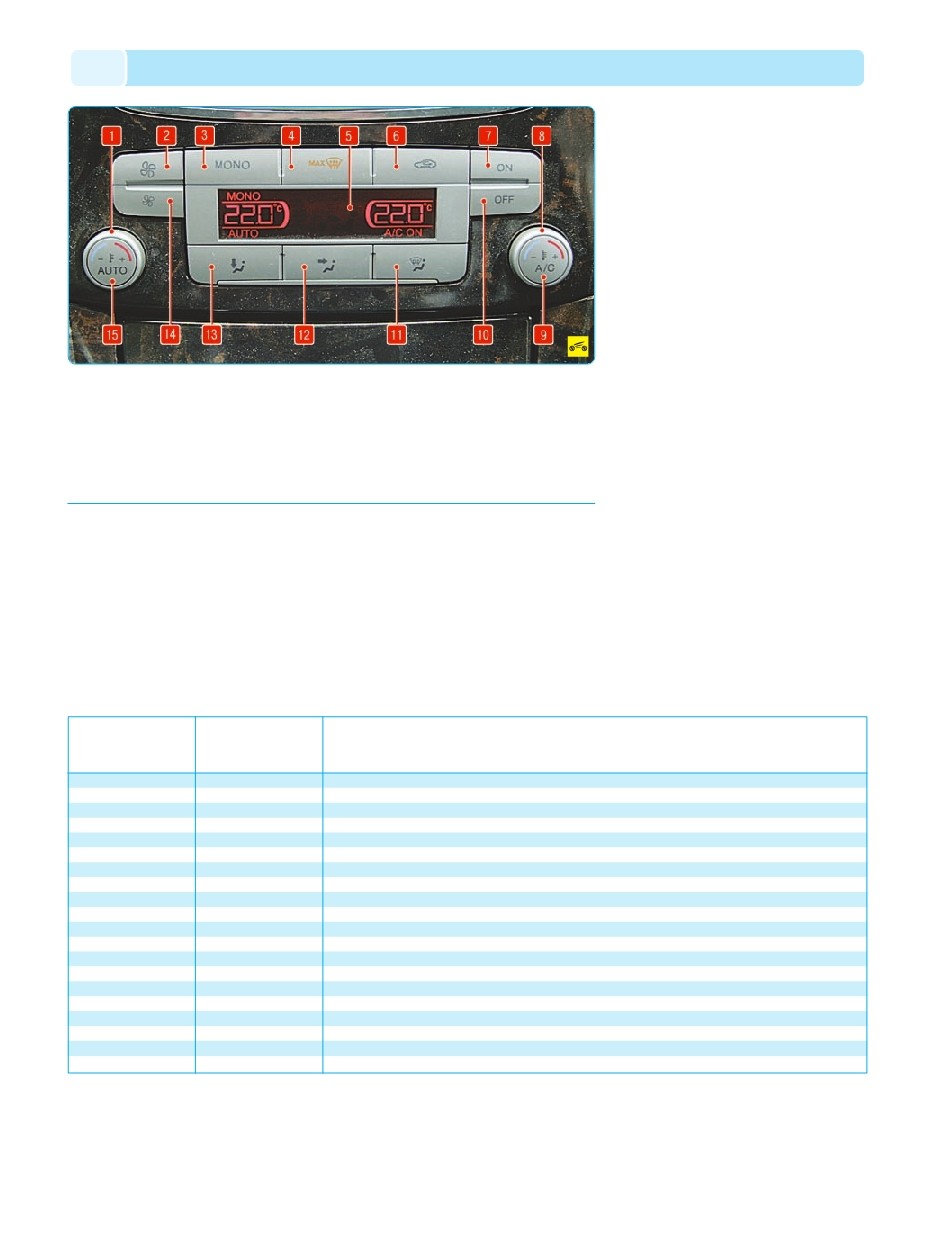

Рис. 12.5. Панель блока системы автоматического управления климатом: 1 – регулятор температуры воздуха,
поступающего в зону водителя; 2 – кнопка увеличения интенсивности подачи воздуха в салон; 3 – кнопка выклю
чения режима двухзонного управления температурой; 4 – кнопка включения режима интенсивного разморажива
ния остекления салона; 5 – двухзонный дисплей системы автоматического управления климатом; 6 – включатель
режима рециркуляции; 7 – кнопка включения системы управления климатом; 8 – регулятор температуры воздуха,
поступающего в зону переднего пассажира; 9 – выключатель компрессора кондиционера; 10 – кнопка выключения
системы управления климатом; 11 – кнопка включения режима обдува ветрового стекла; 12 – кнопка включения
режима обдува лицевой зоны; 13 – кнопка включения режима обдува зоны ног пассажиров; 14 – кнопка уменьше
ния интенсивности подачи воздуха в салон; 15 – выключатель режима автоматического управления системой вен
тиляции, отопления и кондиционирования
Коды неисправностей,
отображаемые
диагностическим
прибором
B108100
B108200
B108300
B108600
B10B300
B10B400
B10B500
B10B600
B10B800
B10B900
B1A6100
B1A6300
B1A6400
P053500
U210000
U210100
U300000
U300616/ U300617
B102E00
B10BB00
Коды неисправностей,
отображаемые
встроенной системой
диагностики
9081
9082
9083
9086
90B3
90B4
90B5
90B6
90B8
90B9
9A61
9A63
9A64
0535
E100
E101
F000
F006
902E
90BB
Описание неисправности
Неисправна электрическая цепь привода левой заслонки регулирования температуры
Неисправна электрическая цепь привода правой заслонки регулирования температуры
Неисправна электрическая цепь привода заслонки системы рециркуляции воздуха
Неисправна электрическая цепь привода заслонки распределения воздуха
Неисправна электрическая цепь датчика температуры воздуха, подаваемого через правые воздуховоды панели приборов
Неисправна электрическая цепь датчика температуры воздуха, подаваемого к ногам переднего пассажира
Неисправна электрическая цепь датчика температуры воздуха, подаваемого через левые воздуховоды панели приборов
Неисправна электрическая цепь датчика температуры воздуха, подаваемого к ногам водителя
Неисправна электрическая цепь кнопок блока управления системой вентиляции, отопления и кондиционирования
Неисправна электрическая цепь электродвигателя вентилятора салона
Неисправна электрическая цепь датчика температуры воздуха в салоне
Неисправна электрическая цепь правого датчика солнечной освещенности
Неисправна электрическая цепь левого датчика солнечной освещенности
Неисправна электрическая цепь датчика температуры испарителя
Неполные параметры конфигурации автомобиля
Неправильная конфигурация блока управления микроклиматом
Внутренняя неисправность модуля управления
Напряжение питания за пределами допуска (9–16 В)
Неисправен датчик качества окружающего воздуха
Неисправна электрическая цепь датчика качества окружающего воздуха
КОДЫ НЕИСПРАВНОСТЕЙ СИСТЕМЫ
Таблица 12.1
АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ КЛИМАТОМ
