Ford Mondeo
3. Рекомендуем снять кожух механизма
переключения передач, так как сливаемое
из коробки передач масло будет растекать
ся внутри кожуха и потом, выливаясь из не
го, загрязнять рабочую зону. Для этого
выверните три болта крепления кожуха
и снимите его.
ПРИМЕЧАНИЕ
При наличии приспособления для сбора вы
текающего масла (например, фигурной во
ронки) кожух механизма переключения пе
редач можно не снимать.
4. Выверните пробку маслосливного отвер
стия...
5. ...предварительно подставив под отвер
стие емкость, и слейте в нее масло. Подожди
те, когда масло сольется полностью (не ме
нее 15 мин), и заверните пробку.
ПРИМЕЧАНИЕ
На пробке маслосливного отверстия уста
новлен магнит (показан на фото стрелкой).
Осмотрите его и очистите от прилипших ме
таллических частиц и загрязнений. Наличие
на магните большого количества металличе
ских частиц косвенно указывает на ка
кую либо неисправность коробки передач.
В этом случае проверьте и при необходимос
ти отремонтируйте коробку.
6. Вытрите ветошью потеки масла и устано
вите кожух механизма переключения передач
(если его снимали).

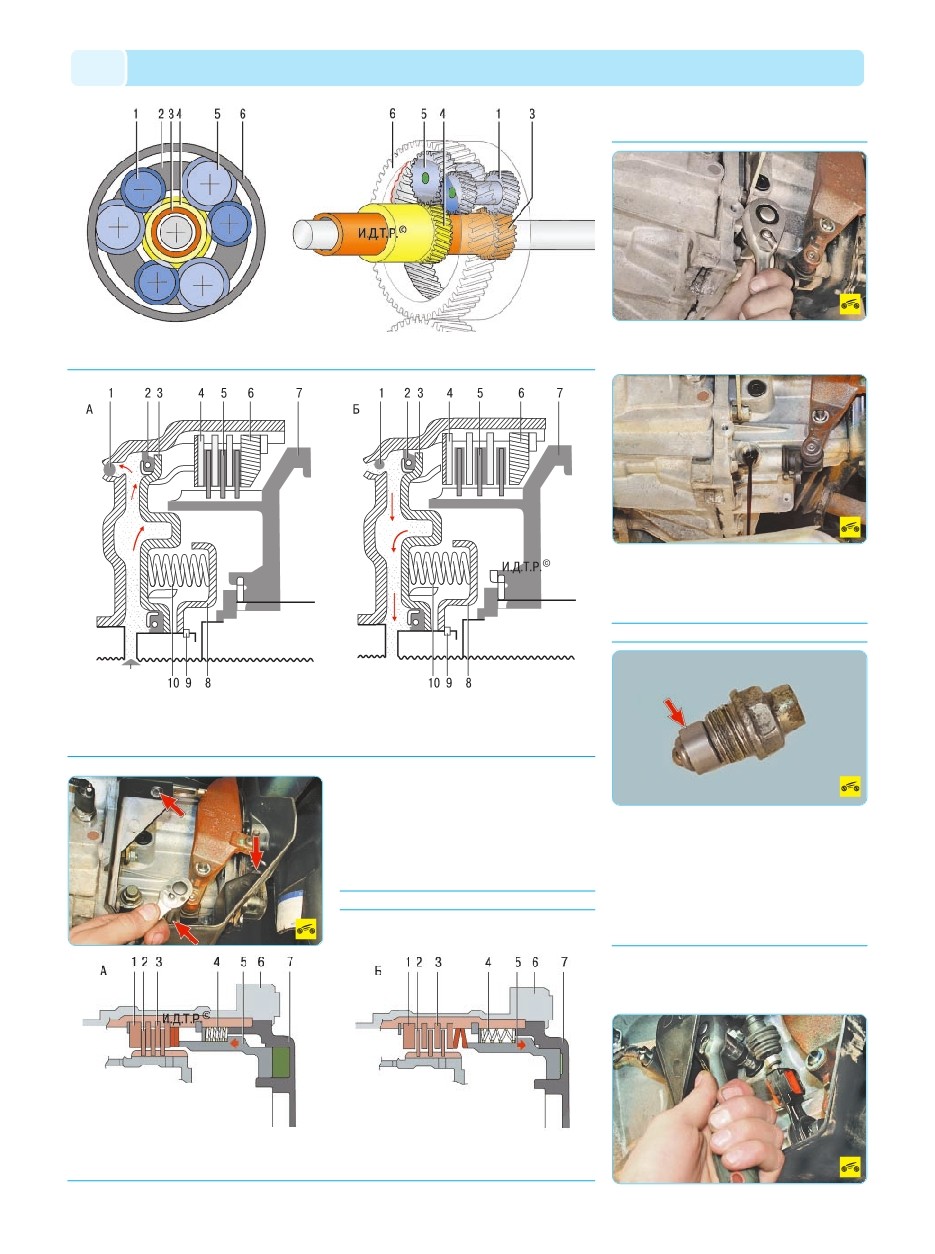

Рис. 6.8. Планетарный редуктор системы Равинье: 1 – длинный сателлит; 2 – водило; 3 – малая солнечная шестер
ня; 4 – большая солнечная шестерня; 5 – короткий сателлит; 6 – коронная шестерня
Рис. 6.10. Схема работы дискового тормоза: А – тормоза включены; В – тормоза выключены; 1 – упорный диск;
2 – фрикционные тормозные диски с накладками; 3 – фрикционный диск; 4 – возвратная пружина; 5 – поршень;
6 – картер коробки передач; 7 – крышка картера коробки передач
Рис. 6.9. Схема работы многодисковой муфты: А – многодисковая муфта включена; В – многодисковая муфта
выключена; 1 – шариковый клапан; 2 – уплотнительное кольцо; 3 – поршень; 4 – фрикционный диск;
5 – фрикционный диск с накладками; 6 – упорный диск; 7 – ступица муфты; 8 – упор пружины; 9 – стопорное кольцо;
10 – возвратная пружина
