Разборка насоса довольно трудоемка, по
этому при неисправности рекомендуем заме
нять насос в сборе.
Для замены водяного насоса двигателя
Duratec Ti VCT объемом 1,6 л выполните
следующие операции.
Вам потребуются: торцовая головка
на 8, отвертка с плоским лезвием, а так
же все инструменты, необходимые для
снятия ремня привода вспомогательных
агрегатов (см. Проверка и замена ремня
привода вспомогательных агрегатов,
с. 80) и ремня привода газораспредели
тельного механизма (см. Проверка и за
мена ремня привода газораспределитель
ного механизма двигателя Duratec Ti VCT
объемом 1,6 л, с. 82).
1. Слейте жидкость из системы охлаждения
двигателя (см. Замена охлаждающей жидко
сти, с. 118).
2. Снимите ремень привода вспомогатель
ных агрегатов (см. Проверка и замена ремня
привода вспомогательных агрегатов, с. 80).
3. Снимите ремень привода газораспреде
лительного механизма (см. Проверка и за
мена ремня привода газораспределительно
го механизма двигателя Duratec Ti VCT объе
мом 1,6 л, с. 82).
ПРЕДУПРЕЖДЕНИЕ
После снятия ремня привода газораспреде
лительного механизма запрещается прово
рачивать коленчатый и распределительные
валы, так как поршнями могут быть повреж
дены клапаны.
ПРИМЕЧАНИЕ
Снимать ремень привода газораспредели
тельного механизма необходимо только
на автомобилях выпуска с апреля 2005 года,
так как у двигателей этих автомобилей на
тяжной ролик ремня установлен на корпусе
водяного насоса. На автомобилях выпуска
до апреля 2005 года натяжной ролик уста
новлен на блоке цилиндров двигателя и сня
тие ремня при замене водяного насоса
не требуется.
4. Выверните шесть болтов В (рис. 5.59)
крепления водяного насоса Б к блоку цилинд
ров двигателя, подденьте отверткой корпус
водяного насоса и снимите насос вместе
с натяжным роликом А ремня привода газо
распределительного механизма.
ПРИМЕЧАНИЕ
Натяжной ролик ремня привода газораспре
делительного механизма закреплен на кор
пусе водяного насоса болтом В.
5. Снимите установленную между корпусом
водяного насоса и блоком цилиндров двига
теля прокладку.
ПРЕДУПРЕЖДЕНИЕ
Уплотнительную прокладку корпуса водяного
насоса при каждом снятии обязательно заме
няйте новой независимо от ее состояния.
6. Если на новом водяном насосе нет на
тяжного ролика ремня привода газораспре
делительного механизма, выверните болт
В крепления ролика к корпусу насоса и уста
новите ролик на новый насос. Болт крепле
ния ролика затяните моментом 28 Нм
(2,8 кгсм).
7. Установите водяной насос в порядке, об
ратном снятию. Болты крепления насоса затя
ните равномерно крест накрест моментом
10 Нм (1 кгссм).
ПОЛЕЗНЫЙ СОВЕТ
Уплотнительную прокладку корпуса водяно
го насоса смажьте с обеих сторон тонким
слоем герметика.
8. Установите ремень привода газорас
пределительного механизма и отрегулируйте
его натяжение (см. Проверка и замена рем
ня привода газораспределительного меха
низма двигателя Duratec Ti VCT объемом
1,6 л, с. 82).
9. Установите остальные детали в порядке,
обратном снятию.
ПРЕДУПРЕЖДЕНИЕ
Ремень приводов вспомогательных агрега
тов замените новым, так как после снятия
он не подлежат повторному использованию.
10. Залейте охлаждающую жидкость и уда
лите из системы охлаждения воздушные
пробки (см. Замена охлаждающей жидкос
ти, с. 118).
Для замены водяного насоса двигателя
Duratec HE объемом 2,0/ 2,3 л выполните
следующие операции.
Вам потребуются: торцовая головка
на 8, отвертка с плоским лезвием,
а также все инструменты, необходимые
для снятия ремня привода вспомогатель
ных агрегатов (см. Проверка и замена
ремня привода вспомогательных агрега
тов, с. 80) и цепи привода газораспре
делительного механизма (см. Замена
цепи привода газораспределительного
механизма двигателя Duratec HE объе
мом 2,0 и 2,3 л, с. 83).
1. Слейте жидкость из системы охлаждения
двигателя (см. Замена охлаждающей жидко
сти, с. 118).
2. Снимите ремень привода вспомогатель
ных агрегатов (см. Проверка и замена ремня
привода вспомогательных агрегатов, с. 80).
3. Выверните три болта крепления шкива
водяного насоса...
4. ...и снимите шкив.
5. Выверните болты крепления водяного
насоса...
6. ...и снимите насос.
7. Снимите прокладку, установленную меж
ду корпусом водяного насоса и блоком ци
линдров двигателя.
ПРЕДУПРЕЖДЕНИЕ
Уплотнительную прокладку корпуса водяного
насоса при каждом снятии обязательно заме
няйте новой независимо от ее состояния.
8. Установите водяной насос в порядке, об
ратном снятию. Болты крепления насоса затя
ните равномерно крест накрест моментом
10 Нм (1,0 кгсм).

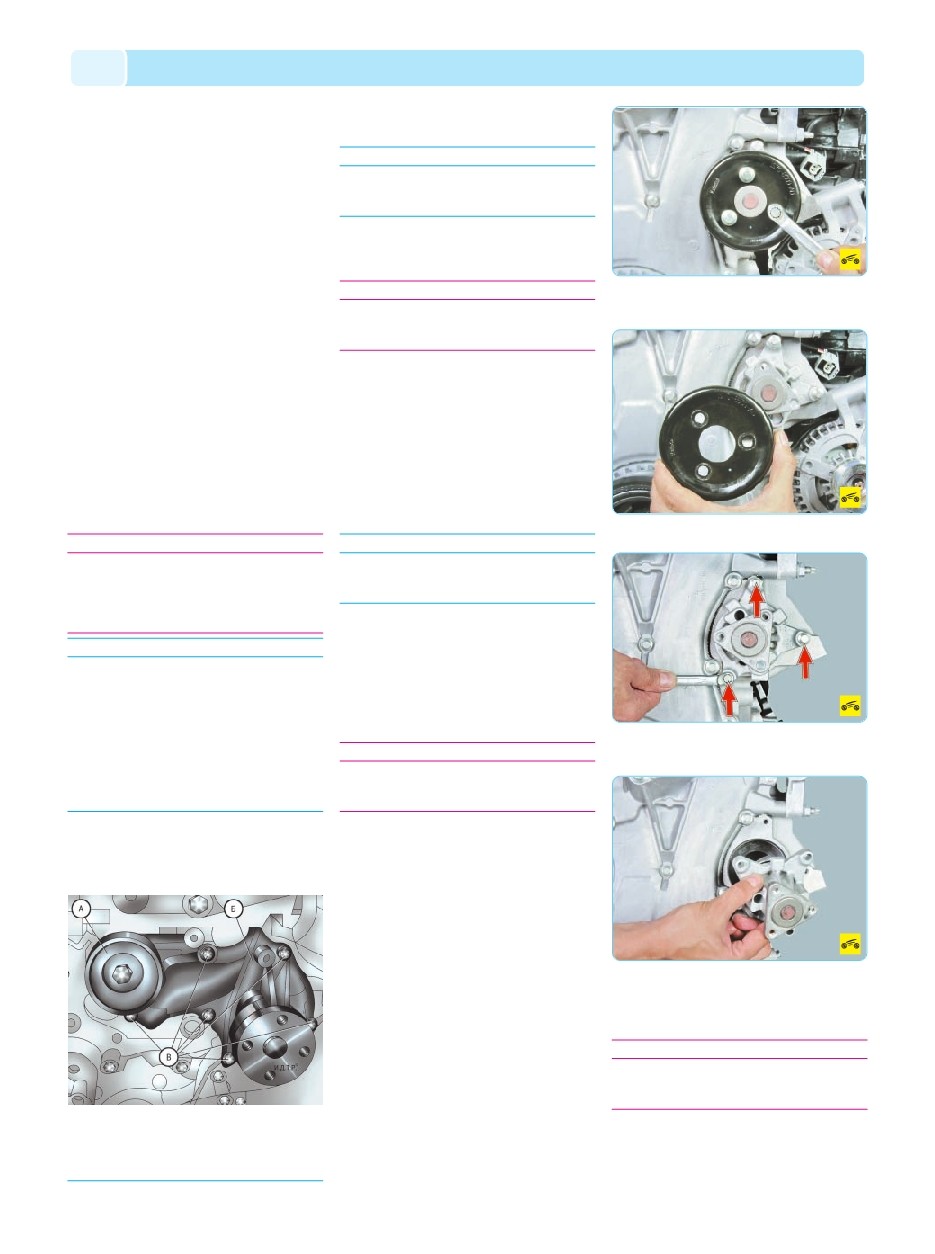

Рис. 5.59. Водяной насос двигателя Duratec Ti VCT
объемом 1,6 л: А – натяжной ролик ремня привода газо
распределительного механизма; Б – водяной насос;
В – болты крепления водяного насоса к блоку цилиндров
двигателя
