ОСОБЕННОСТИ

КОНСТРУКЦИИ

На автомобили Ford Mondeo для россий

ского рынка устанавливают следующие попе

речно расположенные четырехтактные бен

зиновые двигатели с рядным вертикальным

расположением цилиндров и жидкостным ох

лаждением: Duratec Ti VCT объемом 1,6 л,

мощностью 110 и 125 л.с. (рис. 5.1 и 5.2);

DuratecHE объемом 2,0 л, мощностью

145 л.с. (рис. 5.3 и 5.4); Duratec HE объемом

2,3 л, мощностью 161 л.с. (см. рис. 5.3 и 5.4);

DuratecV15 объемом 2,5 л, мощностью

220 л.с. (см. рис. 5.39); а также дизельные

двигатели: DuratorqTDCi объемом 1,8 л (100

и 125 л.с.); DuratorqTDCi объемом 2,0 л

(170 л.с.) и DuratorqTDCi объемом 2,2 л,

мощностью 140 л.с. (см. рис. 5.48).

В данном разделе подробно описаны кон

струкции и способы ремонта двигателей

Duratec Ti VCT объемом 1,6 л и DuratecHE

объемом 2,0 и 2,3 л как наиболее часто уста

навливаемые на автомобиль Ford Mondeo.

Особенности конструкции и некоторые ас

пекты ремонта двигателей DuratecV15 объе

мом 2,5 л и DuratorqTDCi объемом 2,2 л при

ведены в отдельных подразделах (см. Осо

бенности конструкции и ремонта двигателя

DuratecV15 объемом 2,5 л, с. 101; Особен

ности конструкции и ремонта двигателя

DuratorqTDCi объемом 2,2 л, с. 106).

Двигатели Duratec Ti VCT объемом 1,6 л и

DuratecHE объемом 2,0 и 2,3 л с верхним

расположением двух пятиопорных распреде

лительных валов имеют по четыре клапана

на каждый цилиндр. Распределительные валы

двигателей рабочим объемом 2,0 и 2,3 л при

водятся во вращение пластинчатой цепью,

натяжение которой обеспечивает автомати

ческий натяжитель. Привод газораспредели

тельного механизма двигателя объемом 1,6 л

осуществляется зубчатым ремнем. Натяже

ние ремня обеспечивается пружиной натяж

ного ролика. На всех моторах клапаны приво

дятся непосредственно от распределитель

ных валов через цилиндрические толкатели,

служащие одновременно регулировочными

элементами зазоров в приводе.

Головка блока цилиндров изготовлена

из алюминиевого сплава по поперечной схе

ме продувки цилиндров (впускные и выпуск

ные каналы расположены на противополож

ных сторонах головки). В головку запрессо

ваны седла и направляющие втулки клапанов.

Впускные и выпускные клапаны имеют по од

ной пружине, зафиксированной через тарел

ку двумя сухарями. Головка блока центриру

ется на блоке двумя втулками и прикреплена

десятью болтами. Между блоком и головкой

установлена безусадочная металлоармиро

ванная прокладка. В верхней части головки

блока цилиндров выполнено по пять опор

подшипников скольжения двух распредели

тельных валов. Нижние части опор выполне

ны за одно целое с головкой блока цилинд

ров, а верхние (крышки) прикреплены к голо

вке болтами. Отверстия опор обрабатывают

в сборе с крышками, поэтому крышки невза

имозаменяемы, на каждую из них нанесен

порядковый номер. На двигателе Duratec

Ti VCT объемом 1,6 л с изменяемыми фазами

газораспределения функцию передних опор

выполняет суппорт системы динамической

регулировки фаз газораспределения (см. ни

же в данном подразделе), который одновре

менно удерживает распределительные валы

от осевого смещения.

Блок цилиндров представляет собой еди

ную отливку из специального высокопрочного

ДВИГАТЕЛЬ

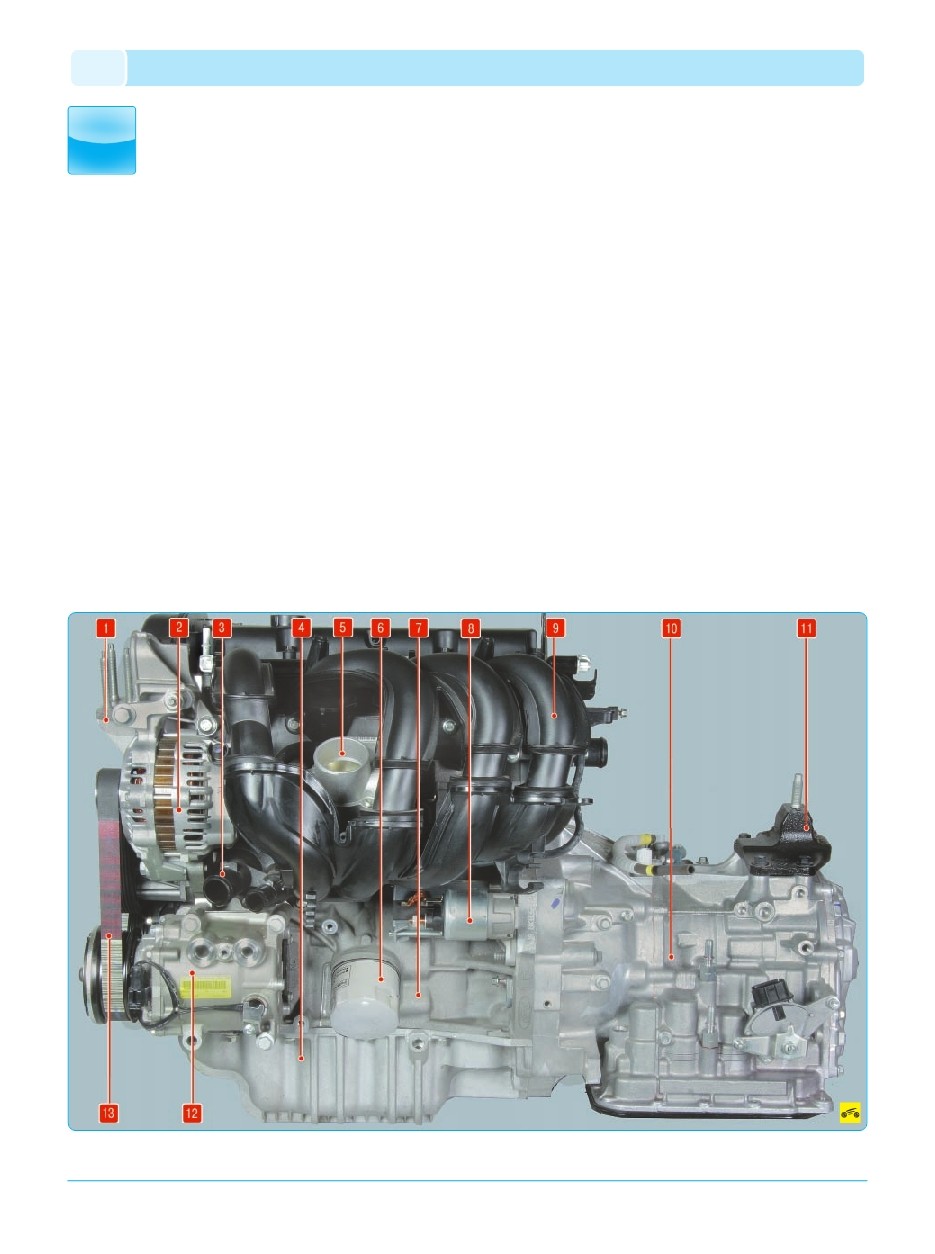

Рис. 5.1. Силовой агрегат Duratec объемом 1,6 л TiVCT (вид спереди по направлению движения): 1 – кронштейн правой опоры подвески силового агрегата; 2 – генератор;

3 – корпус термостата; 4 – масляный картер; 5 – дроссельный узел; 6 – масляный фильтр; 7 – блок цилиндров; 8 – стартер; 9 – впускная труба; 10 – коробка передач; 11 – левая

опора подвески силового агрегата; 12 – компрессор кондиционера; 13 – ремень привода вспомогательных агрегатов
