тормозная система
203
ральное положение и попробуйте вручную
перекатить автомобиль. Если это удалось
сделать, привод отрегулирован неправильно
или неисправен. В этом случае повторите
регулировку, выполняя ее более тщательно.
Если и повторная регулировка не приведет
к желаемому результату, см. п. 12.
ЗАМЕНА ПЕРЕДНЕГО
ТРОСА ПРИВОДА
СТОЯНОЧНОГО ТОРМОЗА
Передний трос привода стояночного тор
моза заменяйте при его чрезмерном вытяги
вании (невозможности регулировки стояноч
ного тормоза) и механических повреждениях
жил троса.
Вам потребуются: ключи на 13, на 17,
отвертка с плоским лезвием.

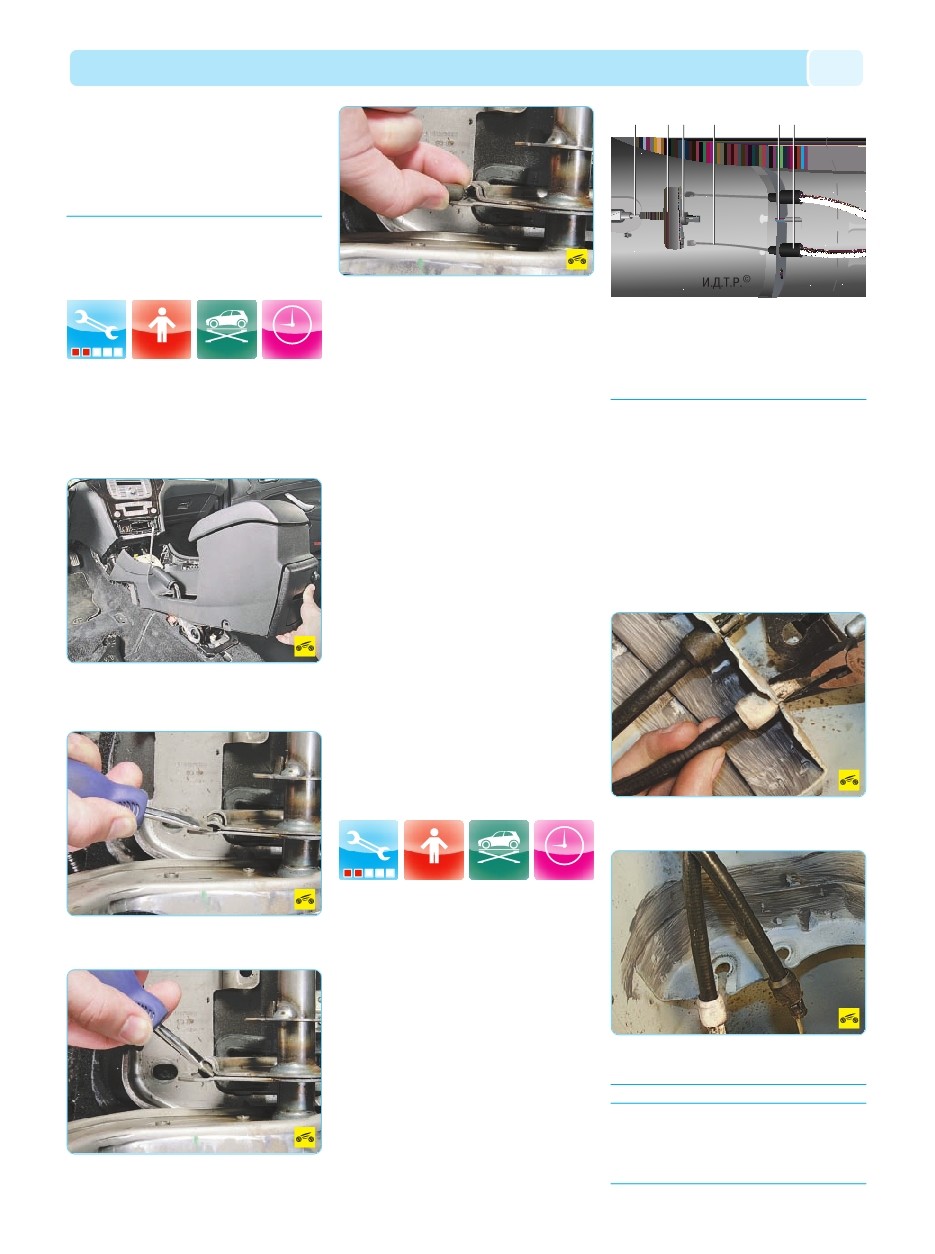

1. В салоне автомобиля снимите облицовку
тоннеля пола (см. Снятие и установка обли
цовки тоннеля пола, с. 284).
2. Поддев отверткой упорный усик на по
водке рычага привода стояночного тормоза...
3. ...разогните усик...
4. ...и извлеките наконечник переднего тро
са из паза поводка.
5. Установите автомобиль на подъемник
или смотровую канаву.
6. Отсоедините впускную трубу дополни
тельного глушителя от приемной трубы (см.
Снятие и установка основных и дополни
тельного глушителей, с. 126), снимите
с кронштейнов глушителя подушки его под
вески и опустите глушитель вниз, оперев
промежуточную трубу на поперечину задней
подвески.
7. Снимите термоэкран дополнительного
глушителя (см. Снятие и установка термо
экранов, с. 127).
8. Полностью отверните регулировочную
гайку 3 (см. рис. 9.6) от резьбового наконеч
ника переднего троса 4 привода и затем от
верните от наконечника контргайку.
9. Снимите уравнитель 2 с наконечника пе
реднего троса вместе с задними тросами 1
и 5 привода.
10. Снимите передний трос привода стоя
ночного тормоза, вытягивая его вниз, через
уплотнитель отверстия в основании кузова.
11. Установите передний трос привода сто
яночного тормоза и все снятые детали в по
рядке, обратном снятию.
12. Отрегулируйте привод стояночного тор
моза (см. Регулировка привода стояночного
тормоза, с. 202).
ЗАМЕНА ЗАДНИХ ТРОСОВ
ПРИВОДА СТОЯНОЧНОГО
ТОРМОЗА
Задние тросы привода стояночного тормо
за заменяйте при их чрезмерном вытягивании
(невозможности регулировки стояночного
тормоза) и механических повреждениях жил
тросов или их оболочек.
Вам потребуются: ключи на 13, на 17,
пассатижи, отвертка с плоским лезвием.
1. Установите автомобиль на подъемник или
смотровую канаву. Если работаете на смотро
вой канаве, вывесите заднюю часть автомоби
ля и установите ее на надежные опоры.
2. Снимите задние колеса.
3. Отсоедините впускную трубу дополни
тельного глушителя от приемной трубы (см.
Снятие и установка основных и дополни
тельного глушителей, с. 126), снимите
с кронштейнов глушителя подушки его под
вески и опустите глушитель вниз, оперев
промежуточную трубу на поперечину задней
подвески.
4. Снимите термоэкран дополнительного
глушителя (см. Снятие и установка термо
экранов, с. 127).
5. Полностью ослабьте натяжение тросов
привода стояночного тормоза, для чего от
верните регулировочную гайку 3 (рис. 9.7)
до самого конца резьбового наконечника пе
реднего троса, но не отворачивайте полно
стью (см. Регулировка привода стояночного
тормоза, с. 202).
6. Потянув тросы 4 вперед, извлеките их на
конечники из прорезей уравнителя 2.
7. Сжав пассатижами фиксаторы передних
упоров оболочек задних тросов...
8. ...извлеките упоры из кронштейна на
кузове.
ПРИМЕЧАНИЕ
Обратите внимание на то, что тросы установ
лены в кронштейн крест накрест (правый
задний трос установлен в левое отверстие
кронштейна, а левый задний трос – в правое
отверстие).
НА ПОДЪЕМНИКЕ
1 ч 25 мин
НА ПОДЪЕМНИКЕ
1 ч 25 мин
1
2 3
4
5 6
Рис. 9.7. Снятие задних тросов привода стояночного
тормоза: 1 – передний трос привода стояночного тормо
за; 2 – уравнитель; 3 – регулировочная гайка; 4 – задние
тросы привода стояночного тормоза; 5 – кронштейн
крепления оболочек задних тросов привода стояночного
тормоза; 6 – упоры оболочек задних тросов привода сто
яночного тормоза
