двигатель
133

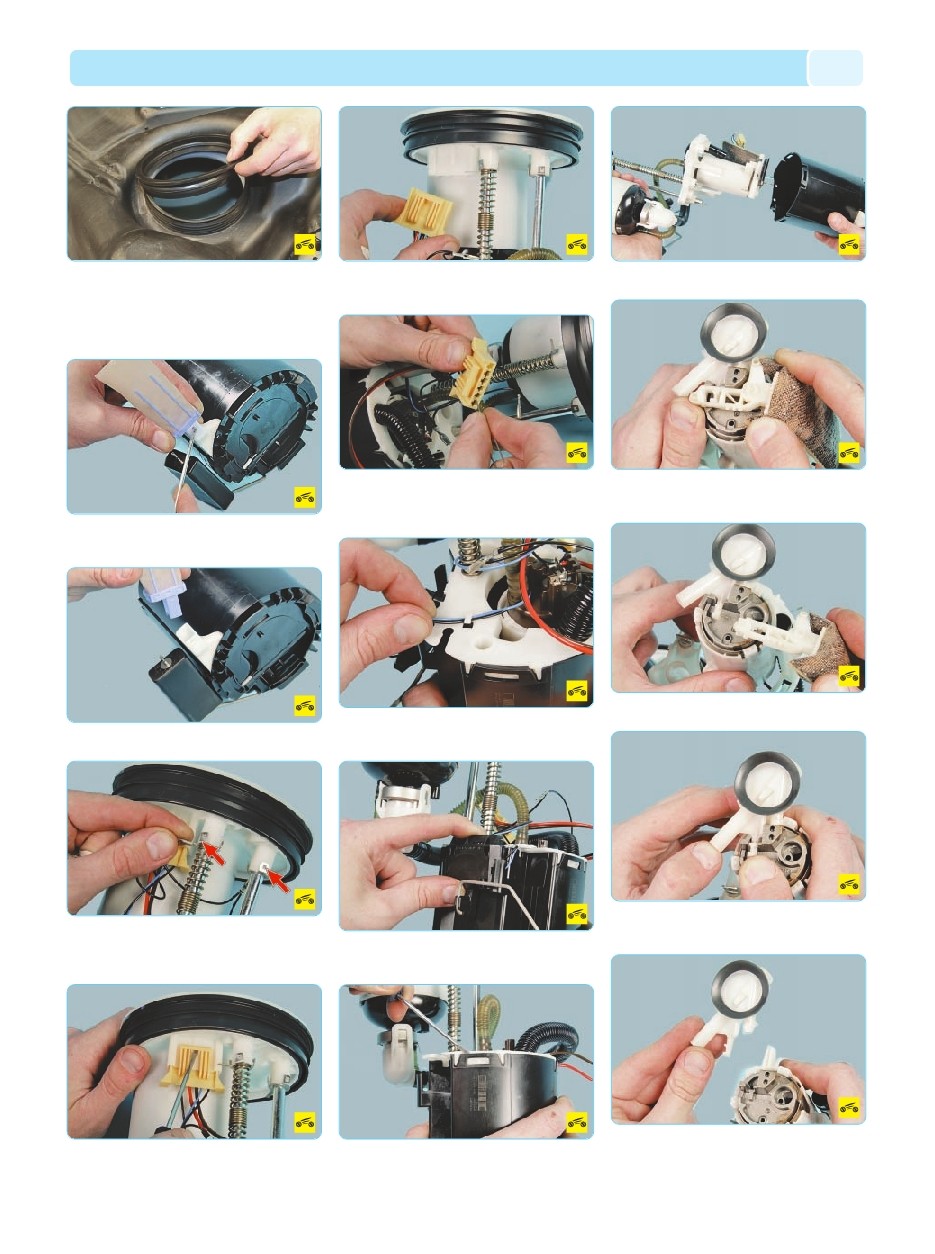

9. Если уплотнительное кольцо топливного
модуля осталось в отверстии топливного ба
ка, снимите кольцо и осмотрите его. Обяза
тельно замените кольцо, если оно надорвано
или сильно обжато.
10. Подденьте
фиксатор
топливного
фильтра...
11. ...и снимите фильтр с корпуса модуля.
12. Отсоедините клеммы массового про
вода от выводов направляющих топливного
насоса.
13. Подденьте колодку жгута проводов топ
ливного модуля...
14. ...и отсоедините ее от выводов корпуса
модуля.
15. Подденьте фиксаторы клемм прово
дов датчика уровня топлива и извлеките их
из колодки.
16. Извлеките провода датчика уровня топ
лива из фиксатора на корпусе модуля...
17. ...и снимите датчик уровня топлива
с корпуса модуля.
18. Подденьте фиксаторы стакана модуля
топливного насоса...
19. ...и снимите стакан с модуля.
20. Подденьте фиксаторы фильтра тонкой
очистки топлива...
21. ...и снимите фильтр с топливного модуля.
22. Подденьте
держатель
топливного
электронасоса...
23. ...и снимите его с корпуса модуля.
24. Снимите с топливного насоса шланг по
дачи топлива.
