186
Ford Mondeo
Конструкция тормозного механизма заднего
колеса во многом аналогична конструкции
тормозного механизма переднего колеса
и отличается только размерами деталей. Ос
новное отличие заключается в том, что в тор
мозной механизм заднего колеса встроен ме
ханизм привода стояночного тормоза с раз
жимным рычагом 8, к которому присоединен
задний трос 6 привода стояночного тормоза
с оттяжной пружиной 7.
Подвижная скоба образована суппортом 3
c однопоршневым рабочим цилиндром. На
правляющая 2 колодок прикреплена болтами
к кулаку задней подвески. Подвижная скоба
прикреплена болтами к направляющим паль
цам 10, установленным в отверстия направляю
щей колодок. Направляющие пальцы смазаны
консистентной смазкой и защищены резиновы
ми чехлами. В полости рабочего цилиндра ус
тановлен поршень с уплотнительным кольцом.
За счет упругости этого кольца поддерживается
оптимальный зазор между колодками и тормоз
ным диском, поверхность которого защищена
щитом тормоза. При торможении поршень под
воздействием давления жидкости прижимает
внутреннюю колодку к диску, в результате силы
реакции суппорт перемещается на пальцах
Увеличенный рабочий ход педали тормоза
Недостаточная эффективность торможения
Неполное растормаживание всех колес
Притормаживание одного колеса при отпущенной педали
Занос или увод автомобиля в сторону при торможении
Увеличенное усилие на педали тормоза при торможении
Писк или вибрация тормозов
Причина неисправности
Утечка тормозной жидкости из рабочих
тормозных цилиндров
Воздух в тормозной системе
Повреждены резиновые уплотнительные
кольца в главном тормозном цилиндре
Повреждены резиновые шланги гидро
привода тормозов
Повышенное биение тормозного диска
(более 0,1 мм)
Замасливание накладок колодок тормоз
ных механизмов
Заклинивание поршней в рабочих
цилиндрах
Полный износ накладок тормозных колодок
Перегрев тормозных механизмов
Применение низкокачественных колодок
Нарушение герметичности одного из
контуров (сопровождается провалом пе
дали тормоза)
Нарушение регулировки штока вакуум
ного усилителя тормозов
Нарушения в работе антиблокировочной
системы тормозов
Отсутствует свободный ход педали тормоза
Увеличено выступание штока вакуумного
усилителя тормозов
Разбухание резиновых уплотнителей
главного цилиндра вследствие попада
ния в жидкость бензина, минеральных
масел и т.п.
Заклинивание поршней главного
цилиндра
Заедание поршня в рабочем цилиндре
вследствие загрязнения или коррозии
корпуса
Способ устранения
Замените вышедшие из строя рабочие
тормозные цилиндры, промойте и про
сушите колодки и диски
Удалите воздух, прокачав систему
Замените цилиндр в сборе
Замените шланги и прокачайте систему
Прошлифуйте или замените диск, если
толщина тормозных дисков передних колес
менее 26,0 мм, а задних – менее 9,0 мм
Промойте и просушите колодки
Устраните причины заклинивания,
поврежденные детали замените
Замените тормозные колодки
Немедленно остановитесь и дайте ос
тыть тормозным механизмам
Применяйте оригинальные колодки или
продукцию фирм, специализирующихся
на выпуске деталей тормозных систем
Замените поврежденные детали, прока
чайте систему
Обратитесь в сервис для регулировки
усилителя
Обратитесь в сервис для проверки анти
блокировочной системы тормозов
Проверьте подвижность педали тормоза
Обратитесь в сервис для регулировки
усилителя
Промойте и прокачайте всю систему ги
дропривода, замените резиновые детали
Проверьте и при необходимости заме
ните главный цилиндр
Замените рабочий цилиндр и прокачай
те систему гидропривода тормозов
Способ устранения
Замените рабочий цилиндр и прокачай
те гидропривод тормозов
Затяните болты крепления, при необхо
димости замените поврежденные детали
Отрегулируйте стояночную тормозную
систему
Обратитесь в сервис для проверки анти
блокировочной системы тормозов
Проверьте и устраните заедание поршня
в цилиндре
Замените или прочистите трубку
Очистите детали тормозных механизмов
Отрегулируйте углы установки колес
Установите необходимое давление в шинах
Замените поврежденные детали и про
качайте систему. Если это не приведет
к желаемому результату, обратитесь
в сервис для проверки антиблокировоч
ной системы тормозов
Замените усилитель
Замените шланг или обратный клапан
Замените цилиндры, промойте и прока
чайте систему
Зачистите накладки металлической щет
кой с применением теплой воды с мою
щим средством. Устраните причины по
падания жидкости или смазки на тор
мозные колодки
Замените колодки
Прошлифуйте или замените диск, если
толщина тормозных дисков передних ко
лес менее 26,0 мм, а задних – менее
9,0 мм
Причина неисправности
Разбухание уплотнительных колец рабо
чего цилиндра изза попадания в жид
кость посторонних примесей
Нарушение положения суппорта тормоз
ного механизма относительно тормозного
диска при ослаблении болтов крепления
Неправильная регулировка стояночной
тормозной системы
Нарушения в работе антиблокировочной
системы тормозов
Заклинивание поршня рабочего цилиндра
Закупоривание какойлибо трубки
вследствие вмятины или засорения
Загрязнение или замасливание дисков
и накладок тормозных колодок
Нарушены углы установки колес
Разное давление в шинах
Не работает один из контуров тормоз
ной системы (сопровождается снижени
ем эффективности торможения)
Неисправен вакуумный усилитель
Поврежден шланг, соединяющий ваку
умный усилитель и впускную трубу дви
гателя, или ослаблено его крепление
Разбухание резиновых уплотнителей
рабочих цилиндров изза попадания
в жидкость бензина, минеральных
масел и т.п.
Замасливание фрикционных накладок
Износ накладок или инородные включе
ния в них
Чрезмерное биение или неравномерный
износ (ощущается по вибрации педали
тормоза) тормозного диска
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ТОРМОЗНОЙ СИСТЕМЫ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

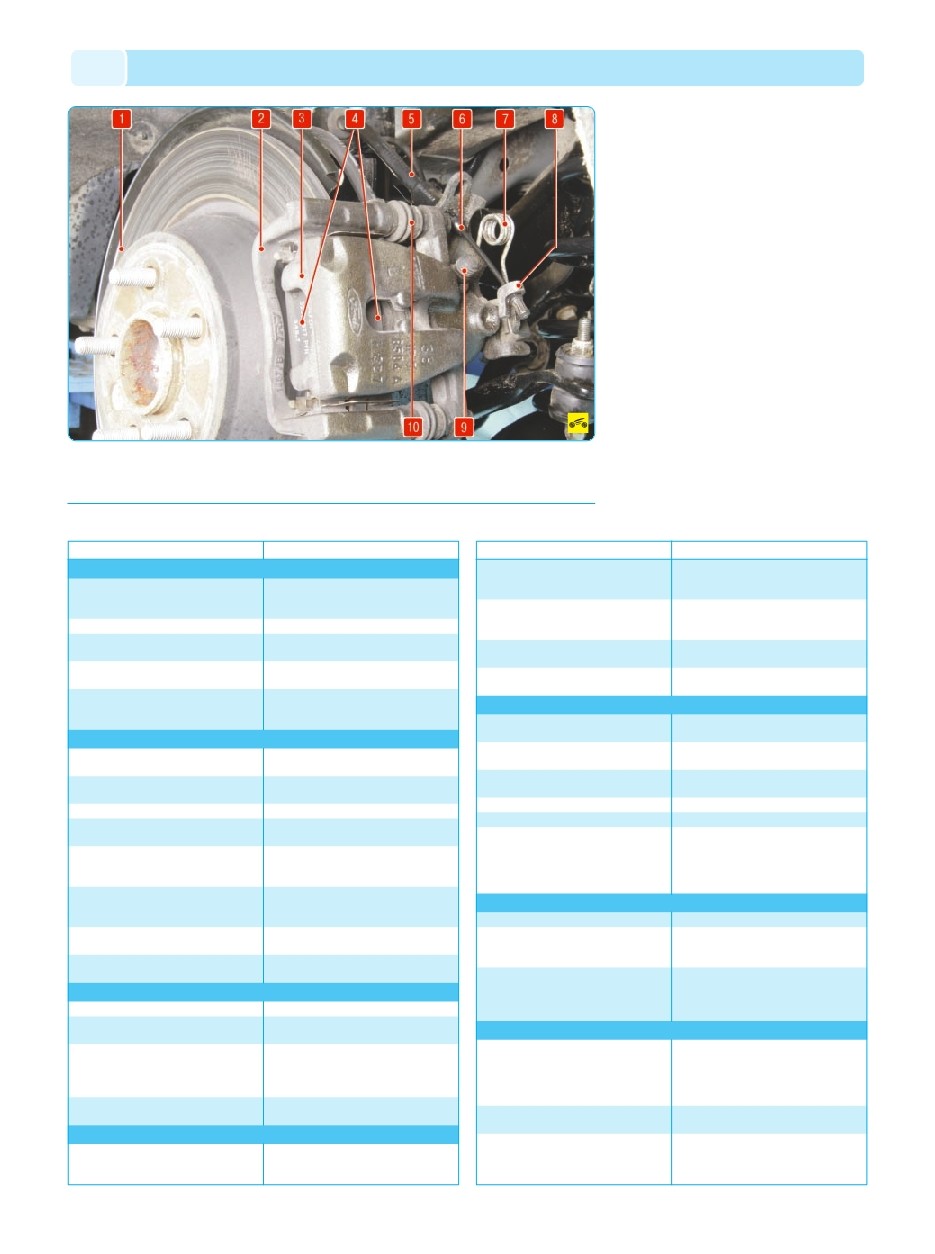

Рис. 9.4. Тормозной механизм заднего колеса: 1 – тормозной диск; 2 – направляющая колодок; 3 – суппорт тормоз
ного механизма; 4 – тормозные колодки; 5 – тормозной шланг; 6 – задний трос привода стояночного тормоза; 7 – воз
вратная пружина привода стояночного тормоза; 8 – разжимной рычаг привода стояночного тормоза; 9 – клапан вы
пуска воздуха; 10 – направляющие пальцы суппорта (закрыты резиновыми гофрированными чехлами)
