Ford Mondeo

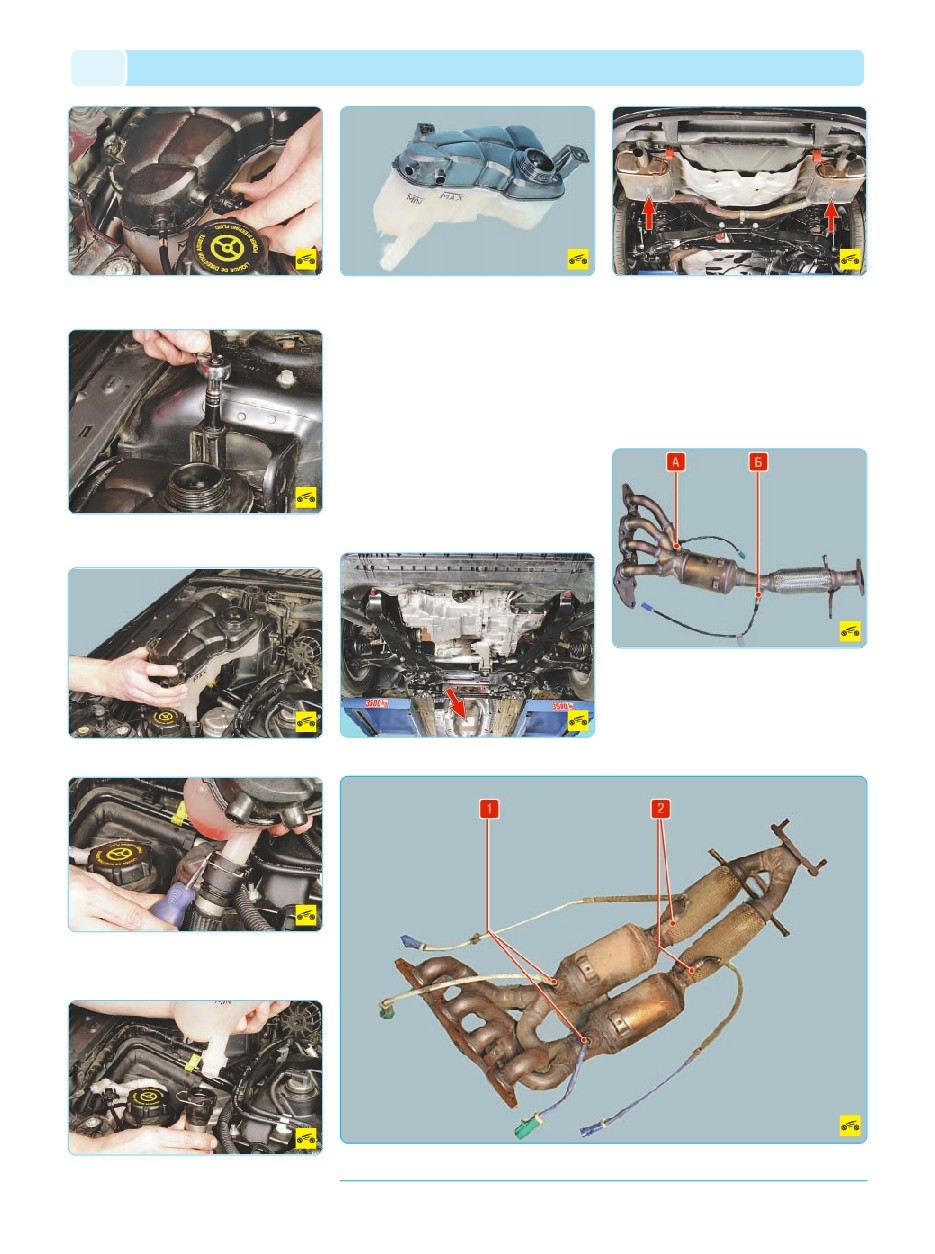

4. ...и снимите наконечники шлангов со
штуцеров расширительного бачка.
5. Выверните болт крепления расшири
тельного бачка к брызговику...
6. ...приподнимите расширительный бачок...
7. ...подденьте фиксатор крепления нако
нечника жидкостного шланга расширительно
го бачка...
8. ...снимите наконечник со штуцеров бачка...
9. ...и снимите расширительный бачок с ав
томобиля.
10. Установите расширительный бачок
в порядке, обратном снятию.
11. Залейте охлаждающую жидкость (см.
Замена охлаждающей жидкости, с. 118).
СИСТЕМА ВЫПУСКА
ОТРАБОТАВШИХ ГАЗОВ
ОСОБЕННОСТИ КОНСТРУКЦИИ
Отработавшие газы отводятся из двигателя
через катколлектор (выпускной коллектор,
объединенный c одним или двумя нейтрали
заторами)...
...дополнительный...
...и два основных глушителя.
На автомобилях с двигателем Duratec
Ti VCT объемом 1,6 л в состав катколлектора
входят два нейтрализатора отработавших га
зов, на автомобилях с двигателями 2,0 и 2,3 л
Duratec HE – один нейтрализатор.
На катколлекторе двигателя Duratec Ti VCT
объемом 1,6 л установлены два управляющих
(основных) датчика 1 (рис. 5.61) концентрации
кислорода и два диагностических датчика 2.
На катколлекторе двигателей 2,0 и 2,3 л
Duratec HE установлены один управляющий А
и один диагностический Б датчики концентра
ции кислорода.
Для уплотнения соединения фланцев голо
вки блока цилиндров и катколлектора служит
металлоармированная прокладка.
Рис. 5.61. Катколлектор двигателя Duratec Ti VCT объемом 1,6 л: 1 – управляющие датчики концентрации кисло
рода; 2 – диагностические датчики концентрации кислорода
