Ford Mondeo

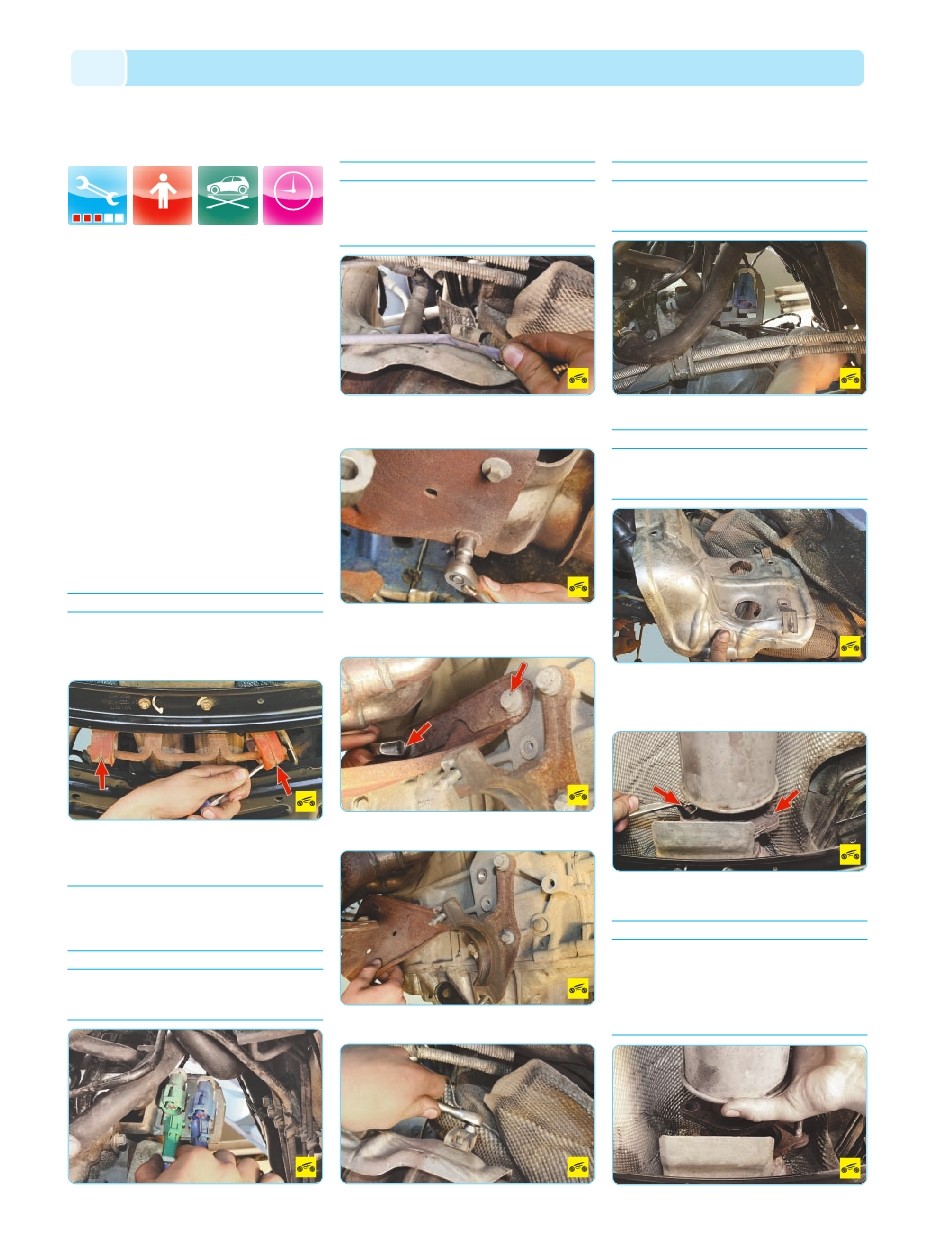

СНЯТИЕ И УСТАНОВКА
КАТКОЛЛЕКТОРА И ЗАМЕНА
ЕГО ПРОКЛАДКИ
В системе установлены один или два нейт
рализатора отработавших газов, объединен
ные с выпускным коллектором (катколлектор).
Возможной причиной выхода из строя каткол
лектора может быть применение этилирован
ного бензина и нерекомендованных типов
моторных масел с повышенным содержанием
серы и фосфора.
Между фланцами головки блока цилиндров
и катколлектора установлена уплотнительная
прокладка из прессованного термостойкого
материала, армированного сталью.
Для снятия катколлектора на двигателях
Duratec Ti VCT объемом 1,6 л выполните
следующие операции.
Вам потребуются: ключи на 13, на 22,
торцовые головки на 10, на 15, отверт
ка с плоским лезвием.
1. Снимите брызговик и защиту картера
двигателя (см. Снятие и установка брызгови
ка и защиты картера двигателя, с. 75).
2. Снимите подрамник передней подвески
(см. Снятие и установка подрамника перед
ней подвески, с. 167).
ПРИМЕЧАНИЕ
Снимать подрамник необходимо потому,
что он затрудняет доступ к элементам креп
ления катколлектора и не позволяет снять
катколлектор с автомобиля.
В процессе снятия подрамника от кронштей
нов катколлектора отсоединяют две резино
вые подушки подвески узлов системы выпу
ска отработавших газов.
3. Снимите привод правого переднего ко
леса (см. Снятие и установка приводов пе
редних колес, с. 157).
ПРИМЕЧАНИЕ
Снимать привод правого переднего колеса
необходимо потому, что он затрудняет до
ступ к элементам крепления катколлектора.
4. Разъедините колодки жгутов проводов
всех четырех датчиков концентрации кисло
рода, ввернутых в катколлектор...
ПРИМЕЧАНИЕ
Показаны колодки двух датчиков с правой
стороны катколлектора. Колодки датчиков
с левой стороны расположены симметрично
относительно продольной оси автомобиля.
5. ...и извлеките жгуты датчиков из держате
лей на термоэкране катколлектора.
6. Выверните по два болта крепления за
щитного щитка к катколлектору...
7. ...и блоку цилиндров двигателя...
8. ...а затем снимите щиток.
9. Выверните два болта крепления допол
нительного термоэкрана к катколлектору в его
задней части...
ПРИМЕЧАНИЕ
Второй болт крепления термоэкрана на фото
не виден, он расположен симметрично отно
сительно продольной оси автомобиля.
10. ...два болта в его передней части...
ПРИМЕЧАНИЕ
Второй болт крепления термоэкрана на фото
не виден, он расположен симметрично отно
сительно продольной оси автомобиля.
11. ...и снимите термоэкран, пропустив
в его отверстия жгуты проводов датчиков кон
центрации кислорода.
12. Отверните две гайки крепления фланца
дополнительного глушителя к катколлектору.
ПОЛЕЗНЫЙ СОВЕТ
Перед отворачиванием гаек крепления флан
ца дополнительного глушителя к катколлек
тору очистите металлической щеткой высту
пающие резьбовые концы шпилек от грязи
и ржавчины, а затем обработайте их легко
проникающей смазкой, например WD 40.
НА ПОДЪЕМНИКЕ
4 часа
