Ford Mondeo
Предохранители системы освещения,
звуковой сигнализации, климат контроля
и т.п. расположены в центральном блоке
предохранителей, установленном на крышке
многофункционального электронного блока
GEM (рис. 10.3), который, в свою очередь,
установлен под панелью приборов справа.
Назначение предохранителей приведено
в табл. 10.2.
ПРИМЕЧАНИЕ
На рис. 10.3 показан максимально возможный
набор предохранителей. На конкретном авто
мобиле часть их может отсутствовать (в зави
симости от комплектации автомобиля).
Предохранители систем управления элект
ростеклоподъемниками, замками, зеркалами
наружного вида, механизмами регулировки по
ложения передних сидений, парктроника и т.п.
расположены в заднем блоке предохраните
лей, установленном под левой обивкой боко
вины багажника (рис. 10.4 и 10.5). Назначение
предохранителей приведено в табл. 10.3.
ПРИМЕЧАНИЕ
На рис. 10.4 и 10.5 показан максимально
возможный набор предохранителей. На кон
кретном автомобиле часть их может отсутст
вовать (в зависимости от комплектации
автомобиля).
Центральный монтажный блок предо
хранителей расположен на верхней крышке
многофункционального электронного блока,
установленного справа под панелью прибо
ров (под вещевым ящиком).
ПРИМЕЧАНИЕ
Для наглядности показано при снятой панели
приборов.
1. Для получения доступа к предохраните
лям центрального монтажного блока по
верните вправо на четверть оборота фиксатор
основания многофункционального электрон
ного блока, извлеките основание из держате
лей и опустите его вниз.

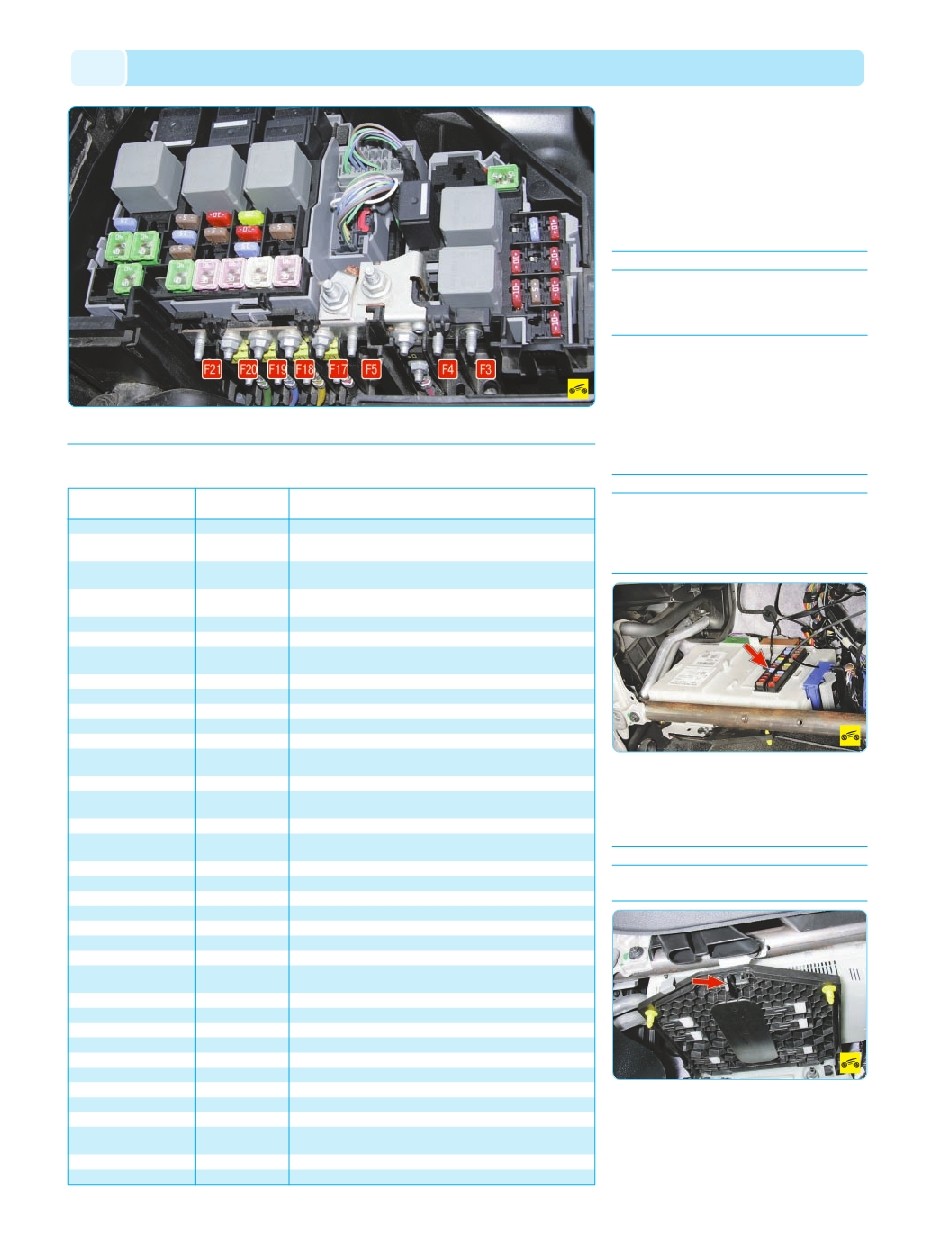

Рис. 10.2. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном простран
стве (вид сбоку, защитные крышки плавких вставок сняты)
Номер предохранителя/
реле (сила тока)
F1 (10 A)
F2 (5 А)
F3 (80 A)
F3 (80 A)
F4 (60 A)
F5 (60 А)
F6 (10 А)
F7 (5 А)
F8 (10 А)
F9
F10 (10 А)
F11 (10 А)
F12 (10 A)
F13 (15 А)
F14 (15 A)
F15 (40 А)
F16 (80 А)
F17 (60 А)
F18 (60 А)
F19 (60 А)
F20 (60 A)
F21
F22 (30 А)
F23 (25 A)
F23 (30 A)
F24 (30 A)
F25 (30 А)
F26 (40 А)
F27 (30 А)
F28 (40 А)
F29
F30
F31 (15 A)
F32
F33 (5 A)
F34 (40 A)
F35 (40 A)
Цвет
предохранителя
Красный
Желто
коричневый
Бесцветный
Бесцветный
Синий
Синий
Красный
Коричневый
Красный
–
Красный
Красный
Красный
Синий
Синий
Оранжевый
Бесцветный
Синий
Синий
Синий
Синий
–
Зеленый
Бесцветный
Зеленый
Зеленый
Зеленый
Оранжевый
Зеленый
Оранжевый
–
–
Синий
–
Желто
коричневый
Оранжевый
Оранжевый
Назначение предохранителя/ реле
Блок управления трансмиссией
Управление свечами накаливания
(для автомобилей с дизельным двигателем)
Вентилятор системы охлаждения двигателя
(для автомобилей с двигателем DuratecHE 2,3 л)
Электрогидравлический усилитель рулевого управления
(для автомобилей с двигателем Duratorg TDCi 2,0 л)
Свечи накаливания (для автомобилей с дизельным двигателем)
Вентилятор системы охлаждения двигателя
Датчики HEGO системы управления двигателем, система
изменения фаз газораспределения
Соленоиды реле
Электронный блок управления двигателем
Не используется
Электронный блок управления двигателем
Управление датчиком массового расхода воздуха
Датчик наличия воды в топливе, соленоиды, датчик массового
расхода воздуха (для автомобилей с дизельным двигателем)
Реле кондиционера
Обогреватель топливного фильтра
(для автомобилей с дизельным двигателем)
Реле стартера
Дополнительный подогреватель
(для автомобилей с дизельным двигателем)
Питание А центрального блока плавких предохранителей
Питание В центрального блока плавких предохранителей
Питание С центрального блока плавких предохранителей
Питание D центрального блока плавких предохранителей
Не используется
Модуль стеклоочистителя
Обогреватель заднего стекла
Обогреватель заднего стекла
(устанавливают в зависимости от комплектации)
Омыватели фар
Клапаны ABS
Насос ABS
Вспомогательный подогреватель топлива
Электровентилятор отопителя
Не используется
Не используется
Звуковой сигнал
Не используется
Блок управления приборами освещения, соленоиды
подкапотного блока предохранителей
Обогрев ветрового стекла, левая сторона
Обогрев ветрового стекла, правая сторона
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ, УСТАНОВЛЕННЫХ
Таблица 10.1
В МОНТАЖНОМ БЛОКЕ В ПОДКАПОТНОМ ПРОСТРАНСТВЕ АВТОМОБИЛЯ
