электрооборудование
255

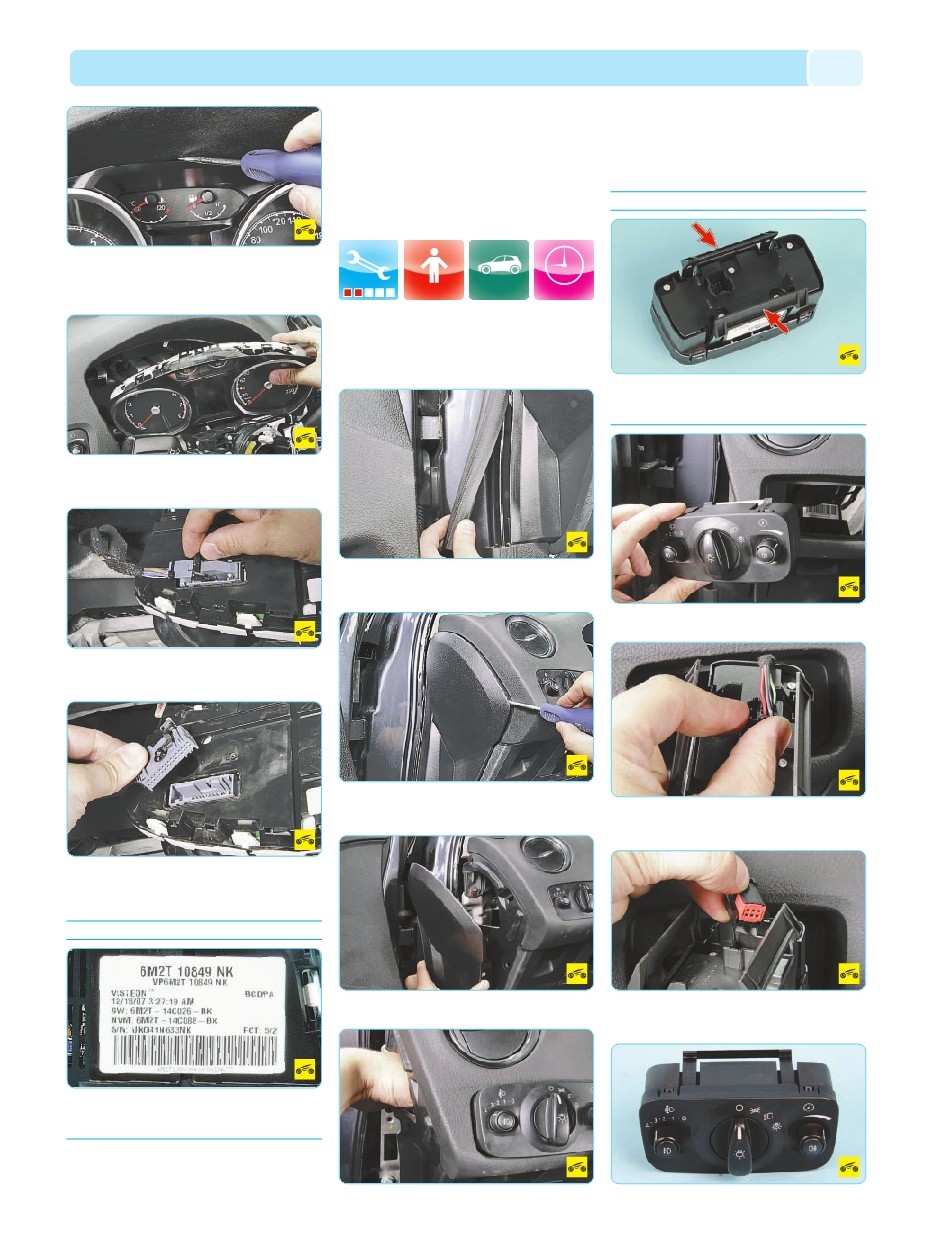

7. ...аккуратно отожмите отверткой верхний
край комбинации, выводя его из зацепления
с панелью приборов...
8. ...и извлеките комбинацию из гнезда в па
нели приборов.
9. Аккуратно поддев фиксатор, отведите
его от колодки жгута проводов.
10. Отсоедините колодку жгута проводов
от комбинации приборов и снимите ее с ав
томобиля.
ПРИМЕЧАНИЕ
Обратите внимание на маркировку комбина
ции приборов. Для замены приобретайте
комбинацию с такой же маркировкой.
11. Установите детали в порядке, обратном
снятию.
ВЫКЛЮЧАТЕЛИ
ПАНЕЛИ ПРИБОРОВ
ЗАМЕНА БЛОКА УПРАВЛЕНИЯ
НАРУЖНЫМ ОСВЕЩЕНИЕМ
И ПОДСВЕТКОЙ КОМБИНАЦИИ
ПРИБОРОВ
Вам потребуется отвертка с плоским
лезвием.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
2. Откройте левую переднюю дверь.
3. Снимите с отбортовки проема двери ко
нец уплотнителя проема.
4. Подденьте отверткой край левой декора
тивной крышки панели приборов...
5. ...и снимите крышку.
6. Через отверстие в панели приборов, от
крывшееся после снятия крышки, отожмите
фиксаторы блока управления наружным осве
щением и подсветкой комбинации приборов
и вытолкните блок из гнезда панели приборов.
ПРИМЕЧАНИЕ
Так расположены фиксаторы блока управле
ния наружным освещением и подсветкой
комбинации приборов.
7. Отведите блок от панели приборов.
8. Нажмите на фиксатор колодки жгута про
водов...
9. ...отсоедините колодку от блока и сними
те блок.
НА МАШИНЕ
20 мин
