88
Ford Mondeo
прокладку электромагнитного клапана сис
темы регулирования фаз газораспределе
ния, установленную в крышке головки блока
цилиндров.
10. Установите крышку головки блока ци
линдров с новой прокладкой и все снятые де
тали в порядке, обратном снятию. Болты
крепления крышки затягивайте в порядке, по
казанном на рис. 5.24, в два этапа:
1 й – предварительная затяжка моментом
3 Нм (0,3 кгсм);
2 й – окончательная затяжка моментом
9 Нм (0,9 кгсм).
ЗАМЕНА ПРОКЛАДКИ ГОЛОВКИ
БЛОКА ЦИЛИНДРОВ
При обнаружении течи моторного масла
или охлаждающей жидкости в местах соеди
нения головки блока с блоком цилиндров сни
мите головку и замените ее прокладку. Течь
может возникнуть и вследствие коробления
головки блока из за перегрева.
Для замены прокладки головки блока ци
линдров двигателя 1,6 л Duratec Ti VCT вы
полните следующие операции.
Вам потребуются: все инструменты,
необходимые для снятия крышки головки
блока цилиндров, ремня привода газо
распределительного механизма, распре
делительных валов, катколлектора, а так
же ключи TORX T25 и T55, отвертка с пло
ским лезвием, пассатижи, бокорезы.
1. Снизьте давление в системе питания
(см. Снижение давления в системе питания
двигателя, с. 131).
2. Слейте жидкость из системы охлаждения
двигателя (см. Замена охлаждающей жидко
сти, с. 181).
3. Снимите воздухоподводящий рукав (см.
Снятие и установка воздушного фильтра
и глушителя шума впуска, с. 131).
4. Снимите трубопровод системы вентиля
ции картера (см. Очистка системы вентиля
ции картера, с. 77).
5. Сожмите фиксаторы и отсоедините ко
лодку жгута проводов от катушки зажигания.
6. Выверните все свечи зажигания (см.
Замена и обслуживание свечей зажигания,
с. 224).
7. Снимите крышку головки блока цилинд
ров (см. Замена прокладки крышки головки
блока цилиндров, с. 86).
8. Снимите ремень привода газораспре
делительного механизма (см. Проверка
и замена ремня привода газораспредели
тельного механизма двигателя Duratec Ti VCT
объемом 1,6 л, с. 82).
9. Выверните три болта крепления задней
крышки привода газораспределительного ме
ханизма (рис. 5.25) и снимите крышку.
10. Снимите распределительные валы (см.
Замена распределительных валов, с. 97).
11. Снимите катколлектор (см. Снятие
и установка катколлектора и замена его
прокладки, с. 124).
12. Отсоедините от топливной рампы тру
бопровод подачи топлива, сжав фиксаторы
соединительной муфты.
13. Выверните два винта крепления держа
телей трубопровода подачи топлива и отведи
те трубопровод в сторону.
14. Снимите рампу электрических разъе
мов форсунок (см. Снятие и установка топ
ливной рампы, с. 134).
15. Выверните винт крепления кронштейна
указателя уровня масла.
16. Отсоедините от впускной трубы шланги
вакуумного усилителя тормозов и клапана
продувки адсорбера.
17. Сжав пассатижами хомуты и сдвинув их
по шлангам, отсоедините от отводящего пат

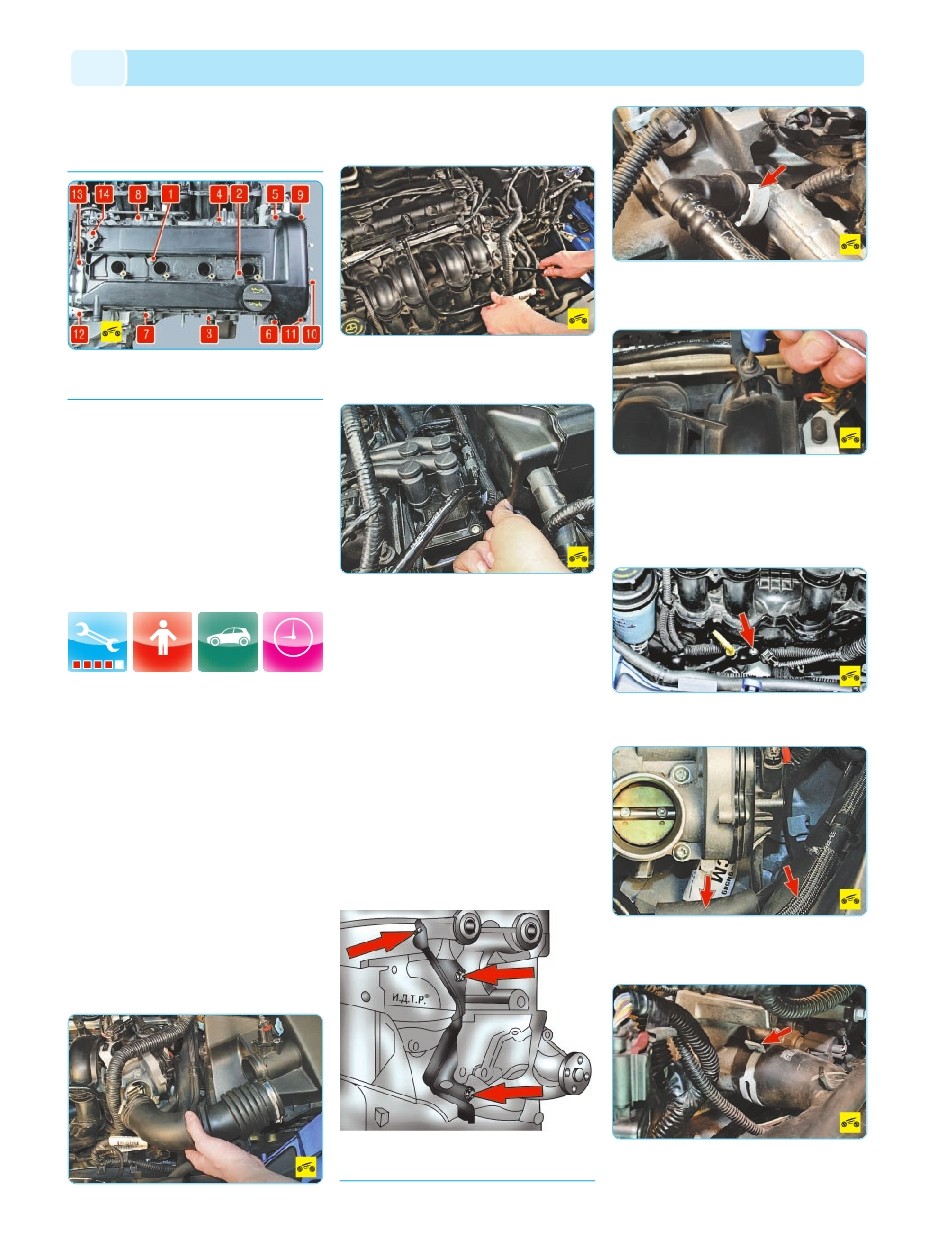

Рис. 5.24. Порядок затяжки болтов крепления крыш
ки головки блока цилиндров двигателей Duratec HE
объемом 2,0 и 2,3 л
НА МАШИНЕ
7 часов
Рис. 5.25. Задняя крышка привода газораспредели
тельного механизма двигателя Duratec Ti VCT объе
мом 1,6 л
