электрооборудование
221

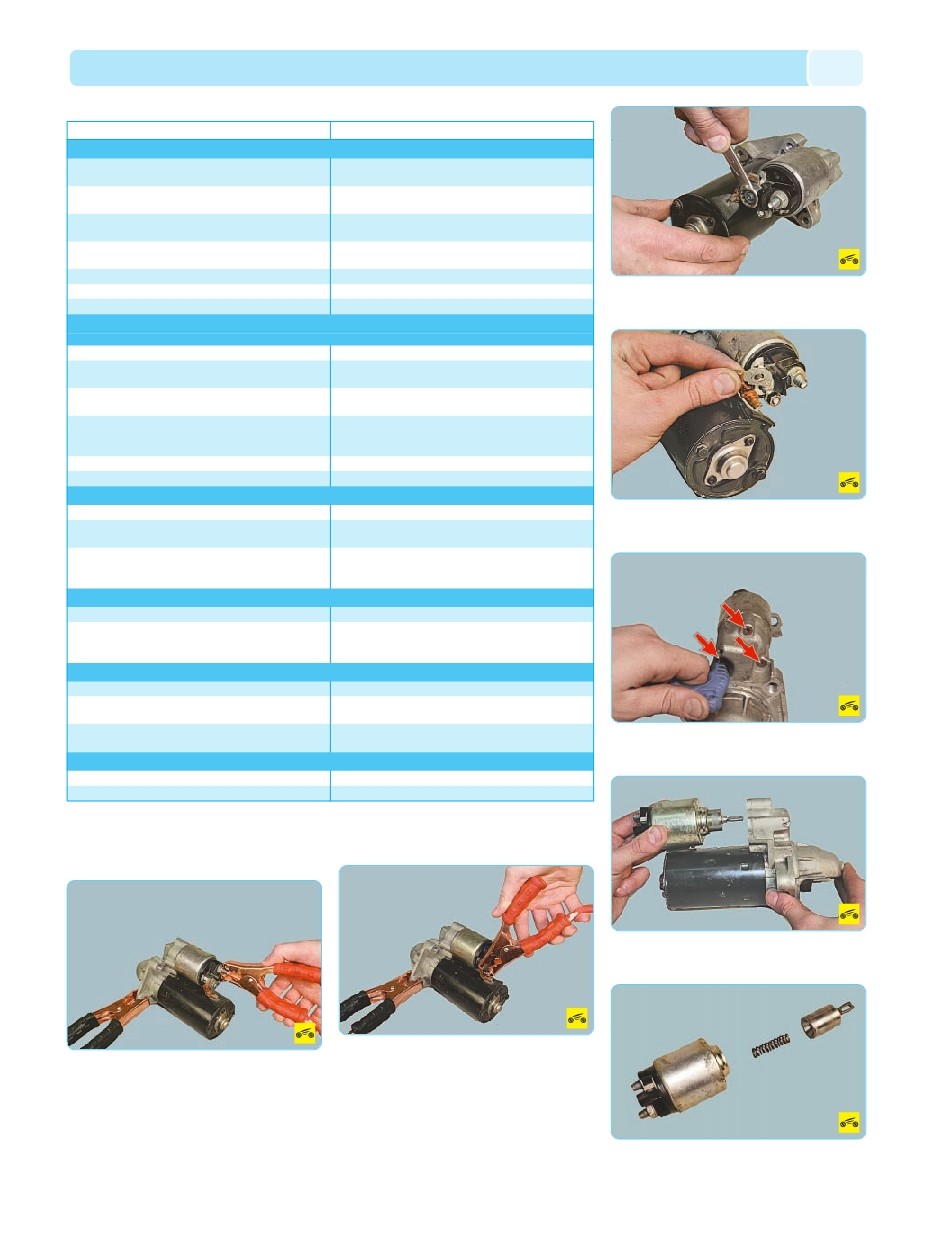

тельно ступицы муфты в направлении враще
ния якоря и не должна проворачиваться
в противоположном направлении.
3. Соедините проводами для прикурива
ния клемму минус снятой с автомобиля ак
кумуляторной батареи с корпусом стартера.
Второй провод подсоедините одним концом
к клемме плюс аккумуляторной батареи,
а другим – к выводу управляющего провода
тягового реле. Если тяговое реле исправно,
то раздастся щелчок и муфта привода выдви
нется. В противном случае тяговое реле под
лежит замене.
4. Отсоедините провод от управляющего
вывода тягового реле и подсоедините его
к нижнему контактному болту тягового реле.
Якорь стартера должен начать вращаться
с частотой более 6000 мин–1. В противном
случае отремонтируйте стартер.
Вам потребуются: ключи на 7, на 13,
отвертки с плоским и крестообразным
лезвием.
1. Отверните гайку нижнего контактного
болта тягового реле...
2. ...и отсоедините шину от контактного
болта тягового реле.
3. Выверните три винта крепления тягового
реле к крышке стартера со стороны привода...
4. ...и снимите тяговое реле, отсоединив
якорь от рычага привода.
5. Извлеките из корпуса тягового реле
якорь и возвратную пружину.
При включении стартера якорь не вращается, тяговое реле не срабатывает
При включении стартера якорь не вращается или вращается слишком медленно,
тяговое реле срабатывает
При включении стартера тяговое реле многократно срабатывает и отключается
При включении стартера якорь вращается, маховик не вращается
Шум стартера при вращении якоря
Шестерня не выходит из зацепления с маховиком
Причина неисправности
Неисправна или полностью разряжена аккумуляторная
батарея
Сильно окислены клеммы аккумуляторной батареи
и наконечники проводов или слабо затянуты наконечники
Межвитковое замыкание во втягивающей обмотке
тягового реле, замыкание ее на массу или обрыв
Обрыв в цепи питания тягового реле стартера
Неисправна контактная часть выключателя зажигания
Заедание якоря тягового реле
Подгорание коллектора, зависание щеток или их износ
Неисправна или разряжена аккумуляторная батарея
Окислены клеммы аккумуляторной батареи
и наконечники проводов, слабо затянуты наконечники
Ослаблено крепление наконечников провода,
соединяющего силовой агрегат с кузовом
Окислены контактные болты тягового реле или
ослаблены гайки крепления наконечников проводов на
контактных болтах
Подгорание коллектора, зависание щеток или их износ
Обрыв или замыкание в обмотке якоря
Разряжена аккумуляторная батарея
Обрыв или замыкание в удерживающей обмотке
тягового реле
Значительное падение напряжения в цепи питания
тягового реле изза сильного окисления наконечников
проводов
Пробуксовка муфты свободного хода
Шестерня привода не входит в зацепление с зубчатым
венцом маховика (прослушивается шум, появился
износ зубьев маховика заходной части)
Чрезмерный износ подшипников (втулок вала ротора)
Ослаблено крепление стартера или сломана его
крышка со стороны привода
Повреждены зубья шестерни привода или венца
маховика
Заедание муфты на шлицах вала привода
Заедание якоря тягового реле
Способ устранения
Зарядите или замените аккумуляторную батарею
Очистите клеммы и наконечники проводов, затяните
и смажьте вазелином
Замените тяговое реле
Проверьте провода и их соединения в цепи между
штекерами 50 стартера и выключателя зажигания
Замените контактную часть выключателя зажигания
Снимите реле, проверьте легкость перемещения якоря
Зачистите коллектор, замените щетки
Зарядите или замените аккумуляторную батарею
Очистите клеммы и наконечники проводов, затяните
и смажьте вазелином
Подтяните крепления наконечников провода
Зачистите контактные болты, затяните гайки крепления
проводов
Зачистите коллектор, замените щетки
Замените якорь
Зарядите батарею
Замените тяговое реле
Проверьте провода и их соединения в цепи от
аккумуляторной батареи до штекера 50 стартера
Замените муфту
Замените привод или маховик
Замените подшипники или крышки стартера
Подтяните гайки крепления или замените крышку
стартера со стороны привода
Замените привод или маховик
Очистите шлицы и смажьте их моторным маслом
Замените тяговое реле или устраните заедание
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ СТАРТЕРА, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ
