Ford Mondeo

– не передвигайте автомобиль с помощью

стартера, так как это вызывает его значи

тельную перегрузку и повреждение.

СНЯТИЕ И УСТАНОВКА СТАРТЕРА

Вам потребуются: торцовые ключи

на 10, на 13.

Установите автомобиль на смотровую кана

ву или подъемник.

1. Отсоедините провод от клеммы минус

аккумуляторной батареи.

2. Отверните гайку крепления клеммы си

лового провода...

3. ...и гайку крепления клеммы управляю

щего провода тягового реле.

4. Отведите провода в сторону.

5. Выверните три болта крепления стар

тера...

6. ...и снимите стартер.

7. Установите стартер в порядке, обратном

снятию.

РЕМОНТ СТАРТЕРА

Перед разборкой стартера убедитесь в его

неисправности путем следующих простых

проверок.

1. С помощью отвертки проверьте легкость

перемещения муфты привода вдоль вала.

2. Проверните шестерню привода. Шес

терня должна легко проворачиваться относи

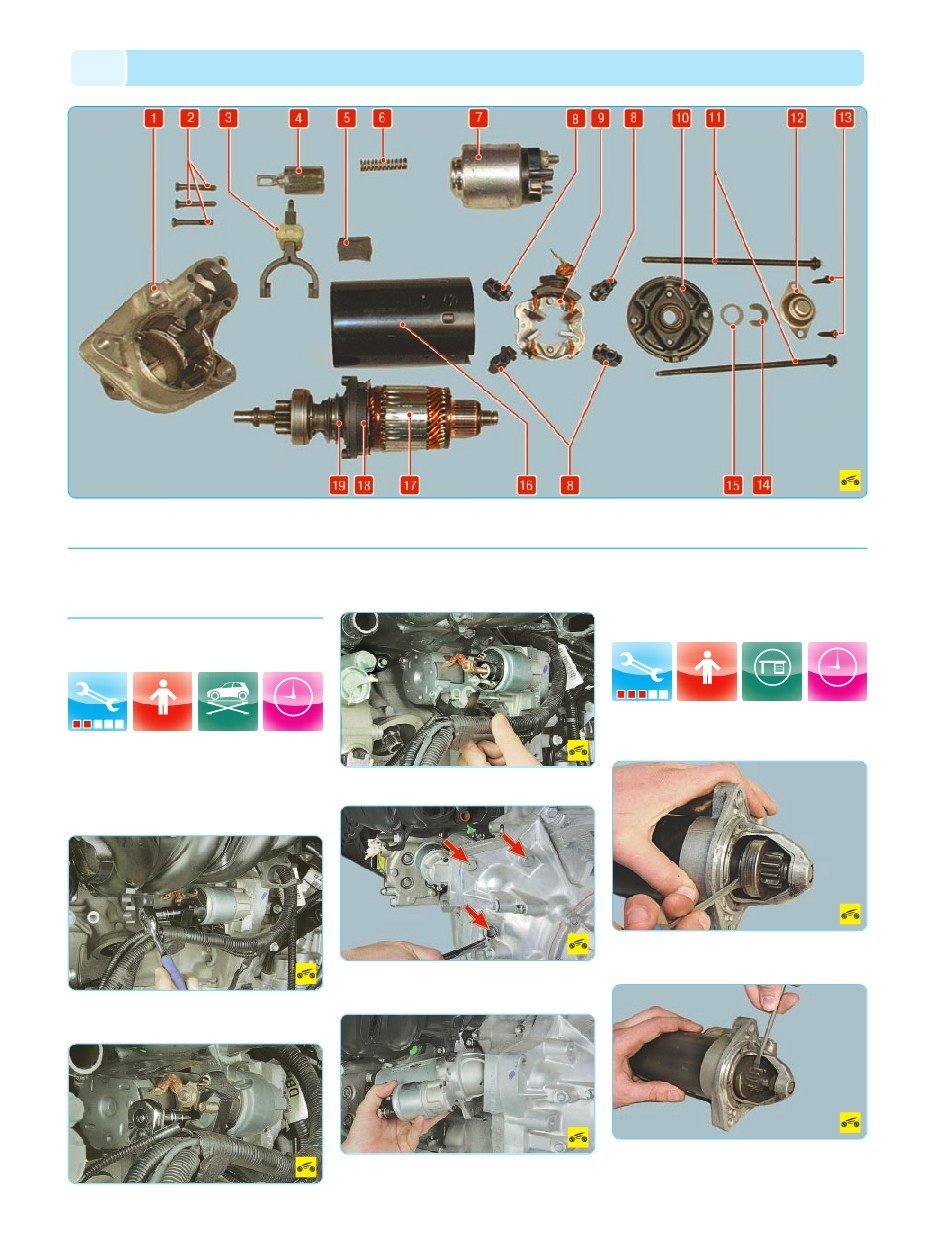

Рис. 10.7. Детали стартера: 1 – крышка со стороны привода; 2, 13 – винты; 3 – рычаг привода; 4 – якорь реле; 5 – резиновый уплотнитель; 6 – возвратная пружина; 7 – корпус

тягового реле; 8 – корпуса щеток в сборе с пружинами; 9 – щеткодержатель; 10 – крышка со стороны коллектора; 11 – стяжные болты; 12 – крышка подшипника; 14 – стопорная

шайба; 15 – упорная шайба; 16 – корпус стартера; 17 – ротор стартера; 18 – планетарный редуктор; 19 – муфта свободного хода

НА ПОДЪЕМНИКЕ

3 часа

НА ВЕРСТАКЕ

3 часа
