схемы электрооборудования
297

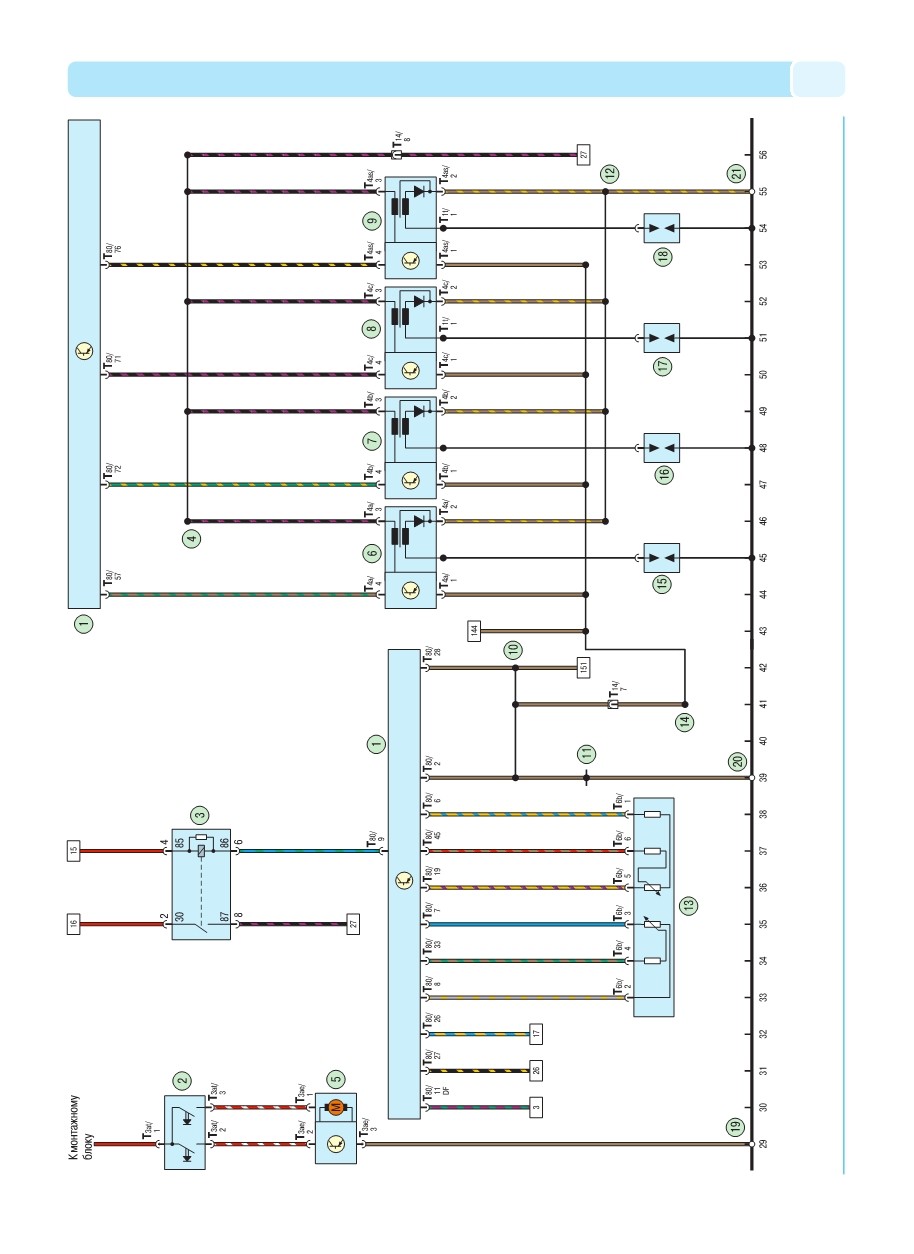

Схема
1б.
Система
управления
двига
телем:
1
–
блок
управления
двига
телем;
2
–
термовыключа
тель
вентилятора
радиа
тора;
3
–
реле
элект
ропитания
клеммы
30;
4
–
плюсовое
сое
динение
в
жгуте
проводов
элект
ронной
системы
за
жигания;
5
–
вентилятор
радиа
тора
системы
охлаждения;
6
–
ка
тушка
зажигания
1
с
выходным
каскадом;
7
–
ка
тушка
зажигания
2
с
выходны
м
каскадом;
8
–
ка
тушка
зажигания
3
с
выходным
каскадом;
9
–
ка
тушка
зажигания
4
с
выходным
каскадом;
10
–
соединение
с
массой
в
жгуте
проводов
моторног
оотсека;
11
–
соединение
с
массой
в
жгуте
проводов
моторног
оотсека;
12
–
соединение
с
массой
в
жгуте
проводов
системы
элект
ронног
озажигания;
13
–
да
тчик
по
ложения
педали
акселера
тора;
14
–
соединение
с
массой
в
жгуте
проводов
двига
теля;
15,
16,
17,
18
–
свечи
зажигания;
19
–
точка
сое
динения
с
массой
спереди
на
левом
лонжероне;
20
–
точка
соединения
с
массой
в
моторном
от
секе
слева;
21
–
точка
соединения
с
массой
на
г
оловке
блока
цилиндров
