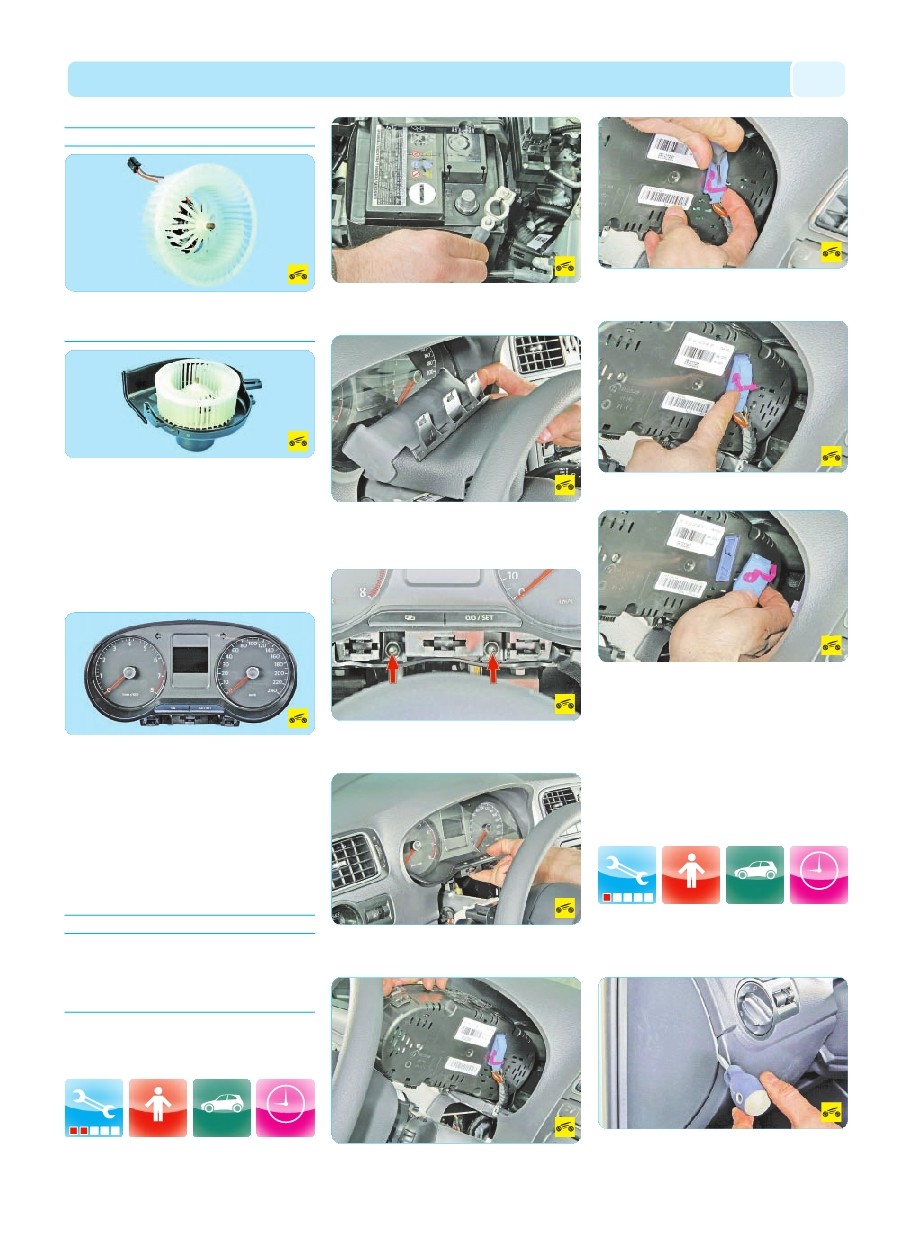

электрооборудование
215
ПРИМЕЧАНИЕ
Электродвигатель изготовлен в сборе
с крыльчаткой, поэтому разборке и ремон
ту не подлежит.
9. Установите электродвигатель с крыльчат
кой в сборе в корпус воздухонагнетателя, а так
же все детали в порядке, обратном снятию.
КОМБИНАЦИЯ
ПРИБОРОВ
ОСОБЕННОСТИ КОНСТРУКЦИИ
Все контрольноизмерительные приборы ав
томобиля объединены в комбинацию прибо
ров. Она включает в себя спидометр, тахометр,
счетчик общего и суточного пробега (одометр),
указатель уровня топлива и температуры охлаж
дающей жидкости, сигнализаторы. В комбина
ции приборов установлен также дисплей бор
тового компьютера.
Комбинация приборов неремонтопригод
на, поэтому в случае выхода приборов из
строя ее заменяют в сборе.
ПОЛЕЗНЫЕ СОВЕТЫ
Чтобы не повредить стекло комбинации при
боров, не очищайте его с применением ка
кихлибо растворителей. Можно промыть
стекло слабым мыльным раствором либо
специальным очистителем для стекол.
СНЯТИЕ И УСТАНОВКА
КОМБИНАЦИИ ПРИБОРОВ
Вам потребуются: ключ TORX T20, от
вертка с плоским лезвием.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
2. Снимите верхнюю часть кожуха рулевой
колонки (см. Снятие и установка кожуха ру
левой колонки, с. 154).
3. Выверните два винта крепления комбина
ции приборов к усилителю панели приборов.
4. Подденьте нижнюю часть комбинации
в панели приборов…
5. …извлеките ее из проема и разверните.
6. Отожмите фиксатор запорной скобы ко
лодки жгута проводов комбинации приборов…
7. …поднимите запорную скобу…
8. …разъедините колодку жгута проводов
и снимите комбинацию приборов.
9. Установите комбинацию приборов и все
детали в порядке, обратном снятию.
ВЫКЛЮЧАТЕЛИ
ПАНЕЛИ ПРИБОРОВ
ЗАМЕНА БЛОКА УПРАВЛЕНИЯ
НАРУЖНЫМ ОСВЕЩЕНИЕМ
Вам потребуется отвертка с плоским
лезвием.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
2. Подденьте отверткой крышку торца пане
ли приборов…
НА МАШИНЕ
20 мин
НА МАШИНЕ
10 мин
