двигатель
109

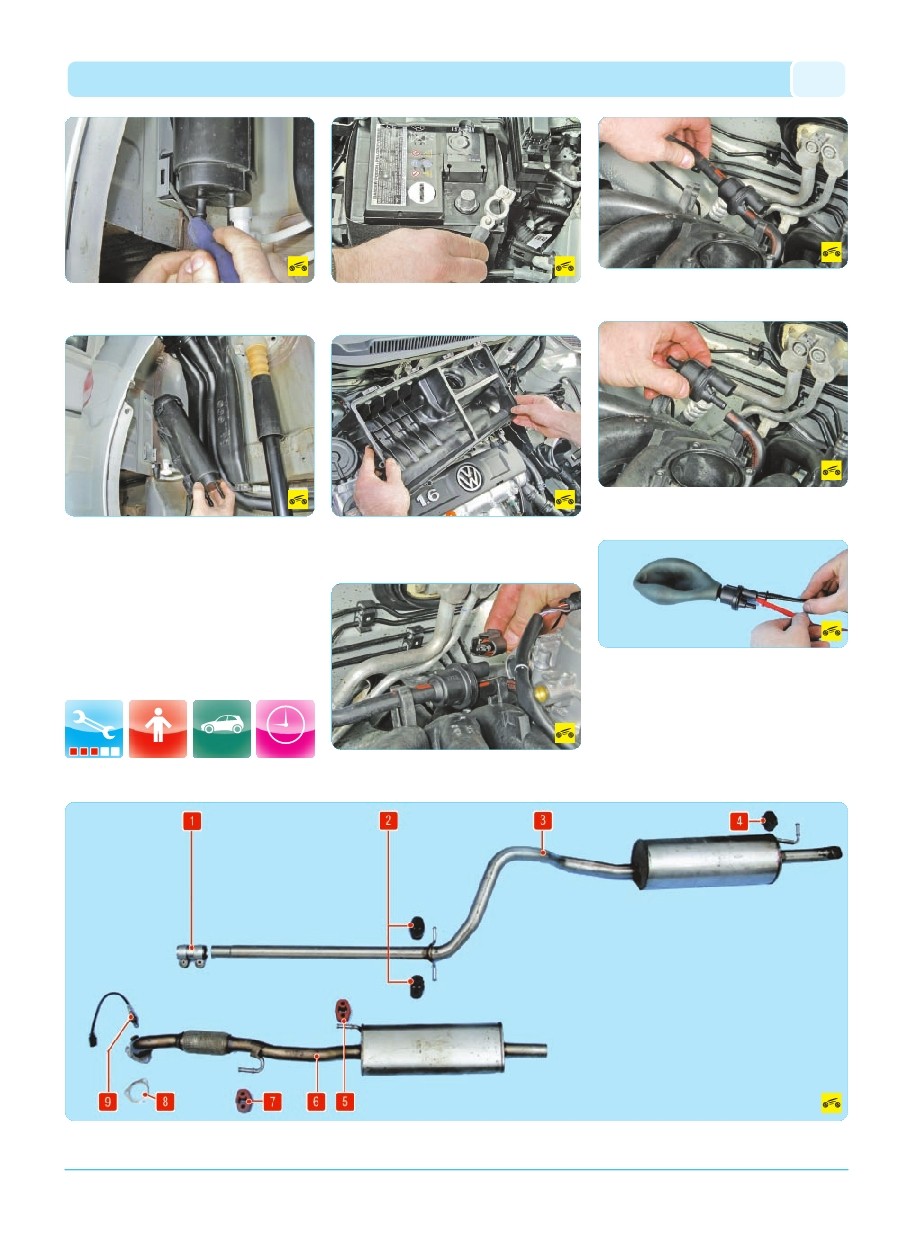

3. Отожмите пластмассовый держатель ад
сорбера от кронштейна кузова…
4. …и снимите адсорбер.
5. Установите детали в порядке, обратном
снятию.
6. После присоединения топливопроводов
к адсорберу и топливному баку залейте в бак
бензин, пустите двигатель и проверьте герме
тичность всех соединений топливопроводов.
СНЯТИЕ, ПРОВЕРКА
И УСТАНОВКА КЛАПАНА
ПРОДУВКИ АДСОРБЕРА
Вам потребуются: резиновая груша,
источник питания 12 В.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
2. Снимите корпус воздушного фильтра
(см. Снятие и установка воздушного фильтра
и воздухозаборника, с. 102).
3. Сожмите фиксатор и отсоедините колод
ку жгута проводов от клапана.
4. Извлеките шланги, идущие к клапану ад
сорбера, из кронштейнов на впускной трубе.
5. Снимите клапан, сняв с его штуцеров оба
шланга.
6. Наденьте на штуцер клапана сжатую рези
новую грушу. Поскольку в нормальном состоя
нии клапан закрыт, в груше должно сохранять
ся созданное разрежение. Затем подайте на
контакты клапана напряжение 12 В, клапан от
кроется и груша наполнится воздухом. В про
тивном случае замените клапан новым.
7. Установите клапан продувки адсорбера
в порядке, обратном снятию.
НА МАШИНЕ
30 мин
Рис. 5.6. Детали системы выпуска отработавших газов: 1 – хомут; 2, 4 – подушки подвески основного глушителя; 3 – основной глушитель, объединенный с промежуточной тру
бой; 5 – подушка подвески дополнительного глушителя; 6 – приемная труба с сильфоном, объединенная с дополнительным глушителем; 7 – подушка подвески приемной трубы;
8 – прокладка приемной трубы; 9 – диагностический датчик концентрации кислорода
