120
Volkswagen Polo седан
3. Извлеките пружинный фиксатор 2 нако
нечника нижней трубки трубопровода 4.
4. Извлеките держатель трубопровода из
прорези кронштейна 3 на коробке передач
и отсоедините трубопровод от рабочего ци
линдра 5. Заглушите трубопровод, чтобы не
вытекала рабочая жидкость.
5. Поддев отверткой, извлеките пружинный
фиксатор А и отсоедините от главного цилинд
ра наконечник верхней трубки Б трубопровода.
ПРИМЕЧАНИЕ
Наконечники трубок трубопровода уплотнены
резиновыми кольцами. Заменяйте эти кольца
новыми при каждой разборке соединения.
6. Извлеките трубопровод из держателя 11
(см. рис. 6.3) и снимите его.
7. Установите детали в порядке, обратном
снятию, и удалите воздух из гидропривода
(см. Прокачка гидропривода выключения
сцепления, с. 115).
КОРОБКА ПЕРЕДАЧ
ОСОБЕННОСТИ КОНСТРУКЦИИ
На автомобили Volkswagen Polo седан уста
навливают либо пятиступенчатую механичес
кую коробку передач мод. 02Т, либо шестисту
пенчатую автоматическую коробку передач
мод. 09G.
Механическая коробка передач выпол
нена по двухвальной схеме с синхронизиро
ванными передачами. Коробка передач
и главная передача с дифференциалом име
ют общий картер. К передней части картера
коробки передач присоединен картер 11 (см.
рис. 6.5) сцепления. На заднюю часть картера
1
2
3
4
5
6
9
7
8

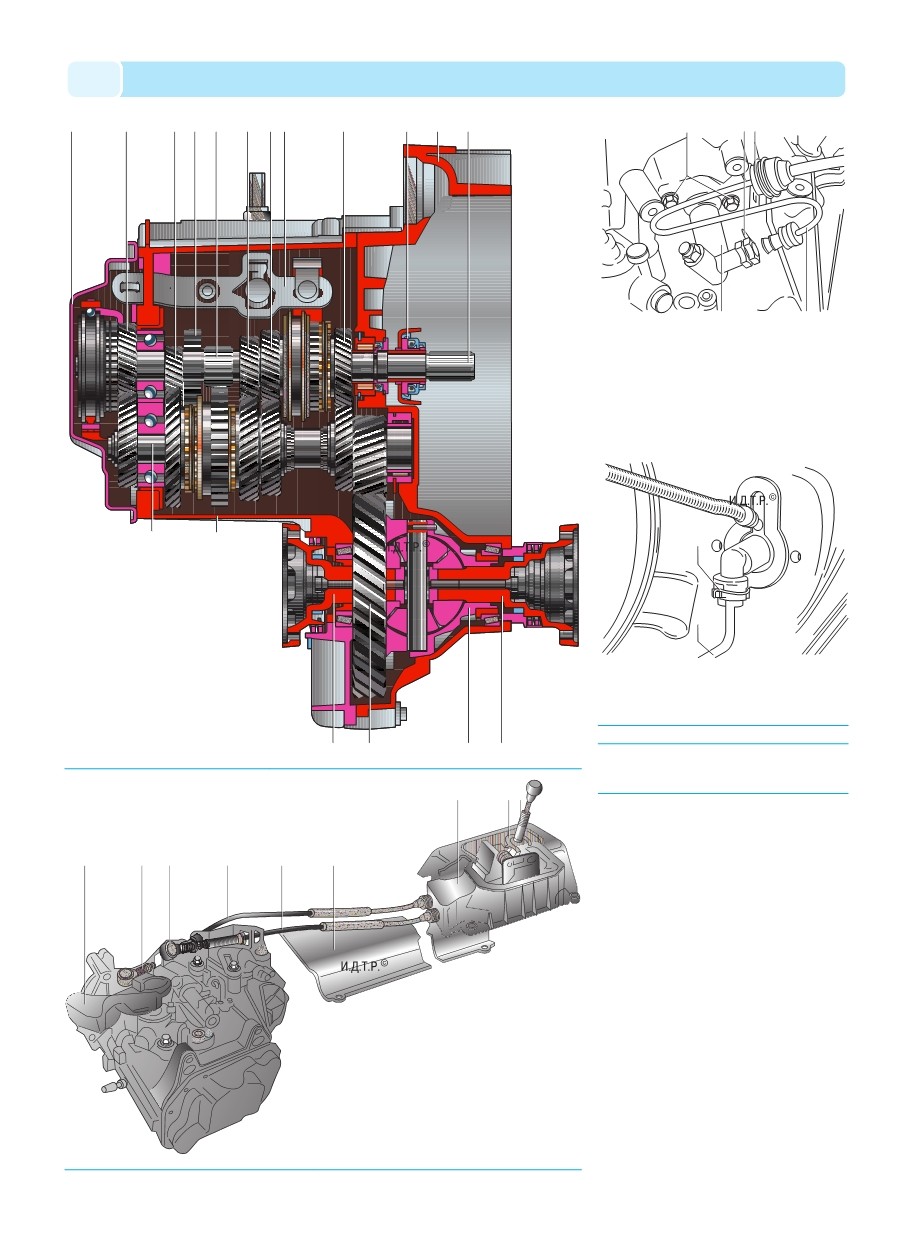

Рис. 6.6. Привод управления механической коробкой
передач: 1 – противовес рычага переключения передач;
2 – рычаг переключения передач; 3 – рычаг выбора передач;
4 – трос переключения передач; 5 – трос выбора передач;
6 – термоэкран; 7 – кулиса рычага переключения передач;
8 – шаровая опора; 9 – рычаг управления коробкой передач
1
2
3
4
5
6
7 8
9
10
11
12
13
14
15
16
17
18
Рис. 6.5. Механическая коробка передач:
1 – задняя крышка коробки передач; 2 – веду
щая шестерня V передачи; 3 – ведущая шестер
ня I передачи; 4 – промежуточная шестерня
заднего хода; 5 – ведущая шестерня заднего хо
да; 6 – ведущая шестерня II передачи; 7 – веду
щая шестерня III передачи; 8 – механизм пере
ключения передач; 9 – ведущая шестерня
IV передачи; 10 – подшипник выключения сцеп
ления; 11 – картер сцепления; 12 – первичный
(ведущий) вал; 13 – фланец полуосевой шестер
ни для крепления привода правого переднего
колеса; 14 – коробка дифференциала; 15 – ве
домая шестерня главной передачи; 16 – фланец
полуосевой шестерни для крепления привода
левого переднего колеса; 17 – картер коробки
передач; 18 – вторичный (ведомый) вал
1
2 3
4
5
А
Б
