электрооборудование
191

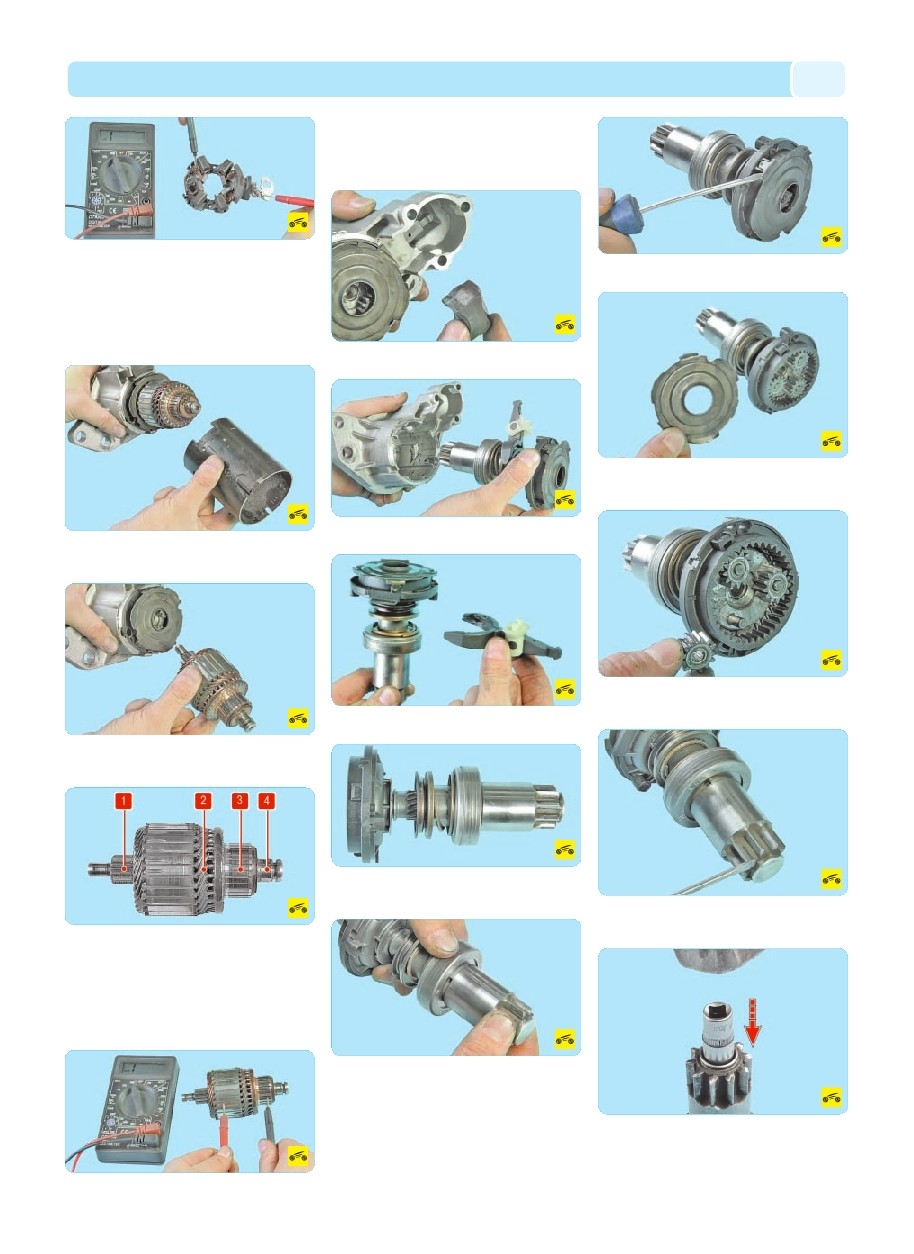

16. Осмотрите щеточный узел. Проверьте
высоту щеток в щеткодержателе. Если их вы
сота менее 7 мм, замените щетки или щеточ
ный узел в сборе. Проверьте омметром изо
лированные держатели на замыкание с кор
пусом. Сопротивление должно стремиться
к бесконечности.
17. Разъедините статор и крышку со сторо
ны привода.
18. Извлеките ротор из планетарного ре
дуктора.
19. Осмотрите ротор. На шестерне 1 и цап
фах вала 4 ротора не должно быть поврежде
ний (забоин, задиров). На коллекторе рото
ра 3 и выводах обмотки 2 не должно быть сле
дов обгорания. Незначительное обгорание
устраните ветошью, смоченной в бензине,
и мелкозернистой наждачной бумагой.
20. Проверьте омметром каждую обмотку
ротора на короткое замыкание с корпусом
ротора. Сопротивление должно стремиться
к бесконечности. Если нет, замените ротор.
21. Снимите опору рычага привода.
22. Извлеките привод из корпуса.
23. Разъедините рычаг и муфту привода.
24. Зубья шестерни муфты не должны быть
значительно изношены.
25. Шестерня должна легко проворачивать
ся относительно ступицы муфты в сторону
вращения ротора и не должна проворачи
ваться в противоположном направлении. Ес
ли зубья шестерни изношены или поврежде
ны либо шестерня проворачивается в обоих
направлениях, замените муфту.
26. Подденьте отверткой…
27. …и снимите маслоотражатель плане
тарного механизма.
28. Снимите с осей водила три шестерни
сателлита.
29. Подденьте отверткой и снимите защит
ную крышку.
30. Сдвиньте по валу привода ограничи
тельное кольцо с помощью оправки подходя
щего диаметра и молотка.
