тормозная система
175

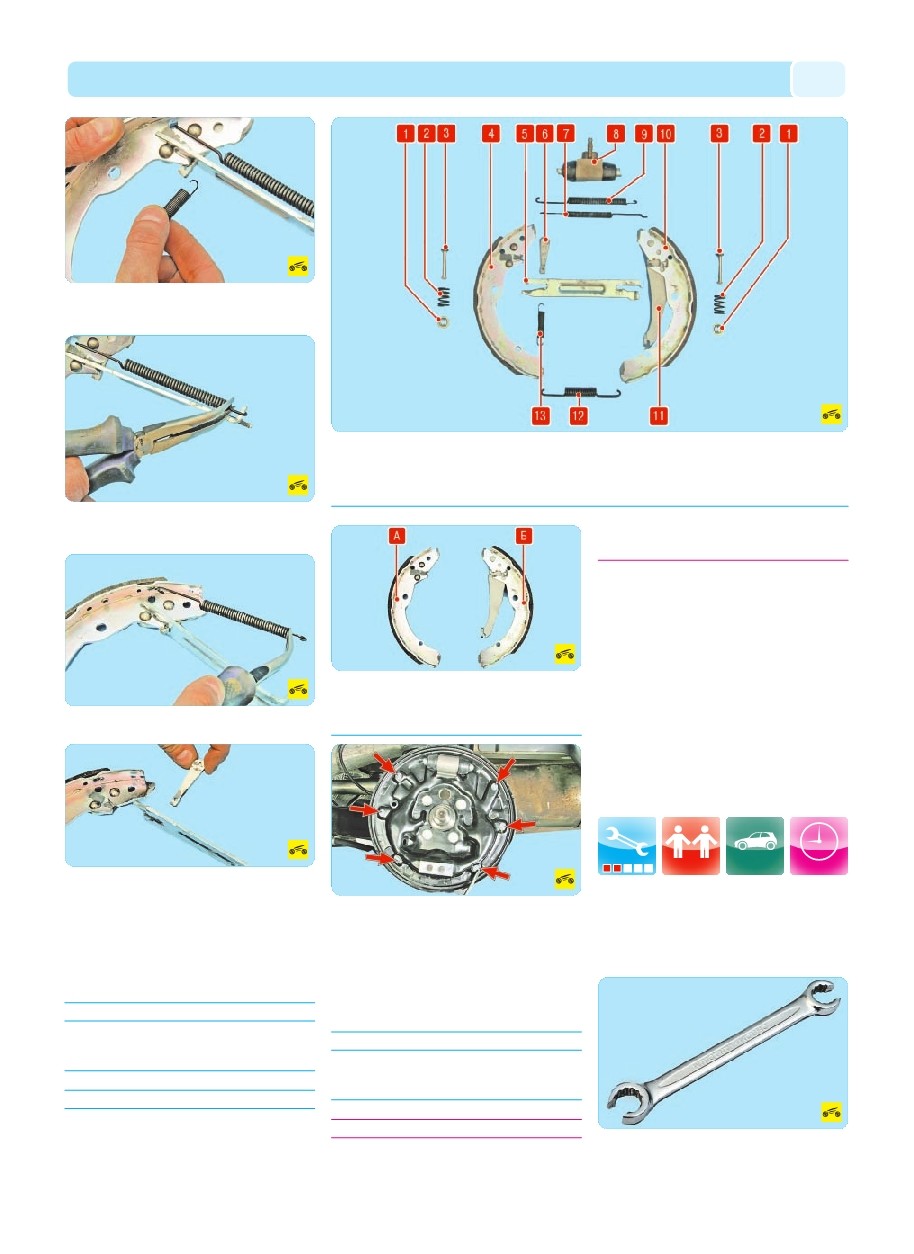

21. …и снимите пружину, извлекая ее вто
рой отогнутый конец из отверстия клина.
22. Отсоедините отогнутый конец оттяжной
пружины от отогнутого уса распорной планки…
23. …и снимите пружину.
24. Отсоедините от передней колодки рас
порную планку и клин механизма регулировки
зазоров.
25. Очистите от загрязнений и осмотрите де
тали тормозного механизма (рис. 9.6). Дефор
мированные или сильно корродированные де
тали замените. Сильно растянутые, потерявшие
упругость и искривленные пружины замените.
ПОЛЕЗНЫЙ СОВЕТ
При каждой разборке тормозного механизма
заменяйте новыми прижимные пружины, их
чашки и опорные стойки.
ПРИМЕЧАНИЯ
Распорные планки левого и правого тормоз
ных механизмов невзаимозаменяемы, так
как имеют зеркальную по отношению друг
к другу форму.
Передняя А и задняя Б колодки заднего
тормозного механизма различаются по
конструкции. Помимо этого задние тормоз
ные колодки различаются как левые и правые.
26. Нанесите на места трения передней и
задней тормозных колодок о тормозной щит ту
гоплавкую смазку для тормозных механизмов.
27. Освободите поршни рабочего цилинд
ра от фиксирующего приспособления, со
жмите раздвижными пассатижами поршни ра
бочего цилиндра и установите тормозные ко
лодки в порядке, обратном снятию.
ПРИМЕЧАНИЕ
При сборке узла колодок с пружинами уста
новите клин механизма регулировки зазоров
в крайнее верхнее положение.
ПРЕДУПРЕЖДЕНИЕ
Учтите, что при утапливании поршней в
цилиндр повышается уровень тормозной
жидкости в бачке главного тормозного цилин
дра. При необходимости откачайте жидкость.
28. Установите тормозной барабан (см. Сня
тие и установка тормозного барабана, с. 173).
29. Отрегулируйте зазор между тормозны
ми колодками и барабаном, нажав 3–5 раз на
педаль тормоза.
30. Установите на место колесо. Проверьте
легкость его вращения.
31. Аналогично замените тормозные колод
ки тормозного механизма другого колеса.
32. Отрегулируйте стояночную тормозную
систему (см. Регулировка привода стояноч
ного тормоза, с. 176).
ЗАМЕНА РАБОЧЕГО ЦИЛИНДРА
ТОРМОЗНОГО МЕХАНИЗМА
ЗАДНЕГО КОЛЕСА
Если в процессе эксплуатации появились
потеки тормозной жидкости на тормозном
барабане и внутренней стороне колеса или
заклинило поршни в цилиндре, замените ра
бочий цилиндр.
Вам потребуются: ключ TORX T30…
…и специальный ключ на 11 для гаек
трубопроводов.
Рис. 9.6. Детали тормозного механизма заднего колеса (показаны детали тормозного механизма с левой сторо
ны): 1 – чашка прижимной пружины; 2 – прижимная пружина; 3 – опорная стойка тормозной колодки; 4 – передняя
тормозная колодка; 5 – распорная планка; 6 – клин механизма регулировки зазора; 7 – верхняя стяжная пружина;
8 – рабочий цилиндр; 9 – оттяжная пружина распорной планки; 10 – задняя тормозная колодка; 11 – разжимной ры
чаг привода стояночного тормоза; 12 – нижняя стяжная пружина; 13 – пружина механизма регулировки зазора
НА МАШИНЕ
40 мин
