система отопления, кондиционирования и вентиляции салона
249
ОСОБЕННОСТИ
УСТРОЙСТВА
СИСТЕМЫ
Система отопления, кондиционирования
и вентиляции представляет собой единый
комплекс, обеспечивающий максимально
комфортные условия в салоне автомобиля
независимо от погодных условий и режима
движения. Система включает в себя отопи
тель (повышает температуру воздуха при лю
бых режимах работы системы), кондицио
нер (снижает температуру и влажность воз
духа), воздухонагнетатель (вентилятор)
и воздуховоды с фильтром (обеспечивают
воздухообмен в салоне, очищают воздух от
пыли), а также блок управления (управляет
всеми элементами системы для получения
заданных параметров комфорта).
ОСОБЕННОСТИ УСТРОЙСТВА
СИСТЕМЫ ОТОПЛЕНИЯ
На автомобиле установлен отопитель сало
на жидкостного типа.
Радиатор отопителя объединен с системой
охлаждения двигателя двумя шлангами, про
ходящими в моторном отсеке.
Радиатор помещен в пластмассовый кожух
климатического блока, установленный под
центральной частью панели приборов.
Основные узлы отопителя:
– теплообменник (радиатор) 6 (рис. 12.1)
отопителя, предназначенный для нагревания
поступающего в салон воздуха теплом охлаж
дающей двигатель жидкости;
СИСТЕМА ОТОПЛЕНИЯ,
КОНДИЦИОНИРОВАНИЯ
И ВЕНТИЛЯЦИИ САЛОНА
12

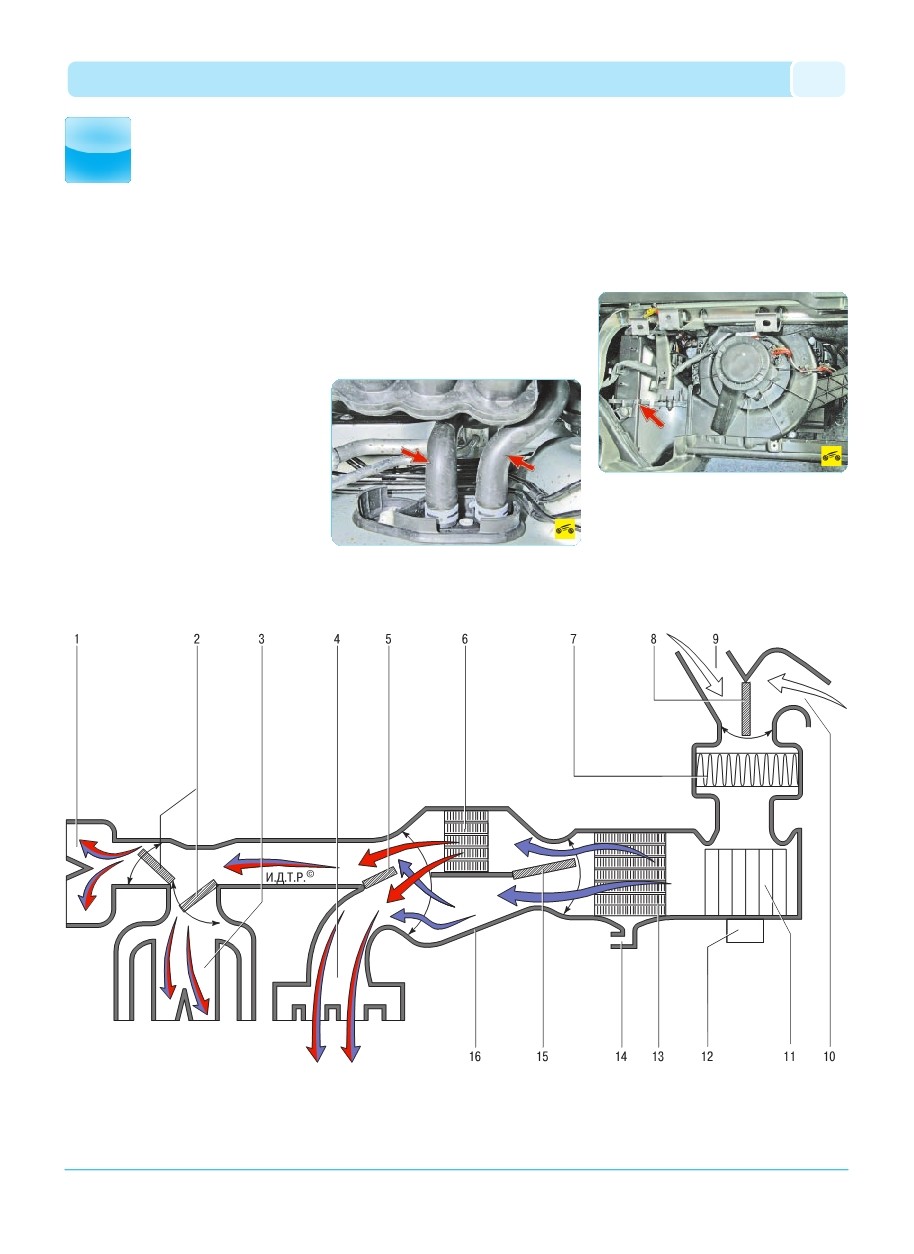

Рис. 12.1. Принципиальная схема движения воздушных потоков в системе отопления, кондиционирования и вентиляции: 1 – дефлекторы обдува ветрового стекла; 2 – за
слонки распределения воздушных потоков к дефлекторам ветрового стекла и дефлекторам панели приборов; 3 – дефлекторы панели приборов; 4 – воздуховоды обогрева зоны
ног водителя и пассажиров; 5 – заслонка распределения воздушных потоков к дефлекторам панели приборов и воздуховодам обогрева зоны ног водителя и пассажиров; 6 – ра
диатор отопителя; 7 – салонный воздушный фильтр; 8 – заслонка системы рециркуляции воздуха; 9 – короб воздухопритока; 10 – воздухозаборник в салоне автомобиля;
11 – крыльчатка вентилятора; 12 – электродвигатель вентилятора; 13 – испаритель кондиционера; 14 – дренажное отверстие для слива конденсата; 15 – заслонка регулятора тем
пературы; 16 – корпус блока системы отопления и кондиционирования
