181
в наличии обрыва. Нестабильно возникающие
отказы могут быть следствием окисления
клемм или нарушения качества контактов.
Диагностика неисправностей электричес
ких цепей не представляет собой трудную за
дачу при условии четкого представления того,
что электрический ток поступает ко всем по
требителям (лампа, электромотор и т.п.) от ак
кумуляторной батареи по проводам через вы
ключатели, реле, предохранители, плавкие
вставки, а затем возвращается в батарею че
рез массу (кузов) автомобиля. Любые про
блемы, связанные с отказом электрообору
дования, могут быть вызваны прекращением
подачи на них электрического тока от батареи
или возврата тока в батарею.
МОНТАЖНЫЕ БЛОКИ
РАСПОЛОЖЕНИЕ
ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ
ПЕРЕМЫЧЕК И РЕЛЕ
Большинство цепей питания электрообору
дования автомобиля защищено плавкими
предохранителями. Мощные потребители то
ка подключены через реле. Предохранители
и реле установлены в монтажных блоках, ко
торые находятся в салоне автомобиля и мо
торном отсеке.
Большинство предохранителей установле
но в монтажном блоке в салоне автомобиля
(рис. 10.1). Он расположен в панели прибо
ров под рулевой колонкой и закрыт декора
тивной крышкой. Назначение предохраните
лей приведено в табл. 10.1.
Кроме того, монтажный блок предохраните
лей и плавких вставок установлен на пластмас
совом держателе над аккумуляторной батаре
ей в моторном отсеке (рис. 10.2). В табл. 10.2
указано назначение этих предохранителей
и плавких вставок.
Монтажный блок реле расположен под па
нелью приборов с левой стороны (рис. 10.3).
ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ,
РЕЛЕ И ПЛАВКИХ ПЕРЕМЫЧЕК
Для доступа к монтажному блоку предохра
нителей, расположенному в салоне, выпол
ните следующее.
1. Подденьте край декоративной крышки и,
преодолевая сопротивление фиксаторов,
снимите ее.

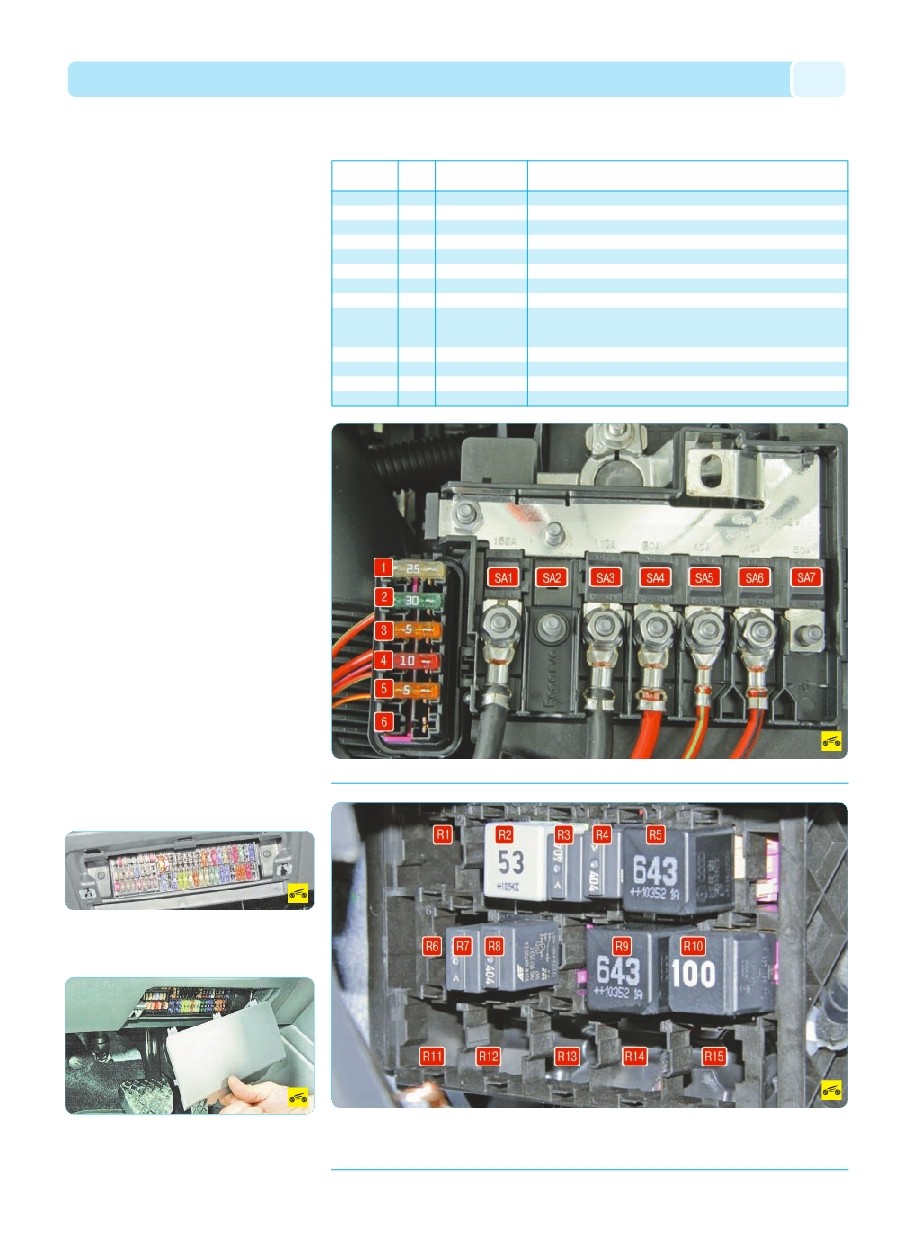

Рис. 10.2. Плавкие вставки и предохранители в монтажном блоке, расположенном в моторном отсеке
Рис. 10.3. Монтажный блок реле в панели приборов: R1, R6, R11–R15 – резервные; R2 – реле обогрева ветрового
стекла (в зависимости от комплектации); R3 – реле блокировки стартера; R4 – реле подачи топлива по напорной ма
гистрали; R5 – реле электропитания; R7 – реле передних габаритных огней; R8 – реле топливного насоса; R9 – реле
климатической установки; R10 – реле контакта Х
Защищаемая цепь
Гидроэлектронный блок ABS
Вентилятор радиатора
Блок управления вентилятором радиатора
Гидроэлектронный блок ABS
Блок управления электрооборудованием
Резерв
Генератор
Резерв
Выключатель стартера, переключатель освещения, блок подрулевых
переключателей, реле топливного насоса, реле ближнего света фар,
реле передних габаритных огней
Блок управления усилителя рулевого управления
Гидроэлектронный блок ABS
Блок управления вентилятором радиатора
Резерв
Цвет
предохранителя
Белый
Зеленый
Светлокоричневый
Красный
Светлокоричневый
–
–
–
–
–
–
–
–
Сила
тока, А
25
30
5
10
5
–
150
–
110
50
25
30
–
Номер пре
дохранителя
1
2
3
4
5
6
SA1
SA2
SA3
SA4
SA5
SA6
SA7
ЦЕПИ, ЗАЩИЩАЕМЫЕ ПЛАВКИМИ ВСТАВКАМИ
Таблица 10.2
И ПРЕДОХРАНИТЕЛЯМИ МОНТАЖНОГО БЛОКА,
РАСПОЛОЖЕННОГО В МОТОРНОМ ОТСЕКЕ
