СНЯТИЕ И УСТАНОВКА
ГЕНЕРАТОРА
Вам потребуются: торцовые головки
на 8, на 13, отвертка с плоским лез
вием.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
2. Снимите ремень привода вспомогатель
ных агрегатов (см. Снятие и установка ремня
привода вспомогательных агрегатов, с. 70).
3. Отожмите фиксатор колодки жгута прово
дов и отсоедините колодку от генератора.
4. Снимите защитный колпачок гайки сило
вого провода.
5. Ослабьте затяжку гайки крепления…
6. …снимите гайку…
7. …отсоедините клемму силового провода
от шпильки генератора и отведите провод
в сторону.
8. Отверните гайку крепления держателя
жгута проводов…
9. …и снимите кронштейн со жгутом прово
дов со шпильки.
10. Выверните два болта крепления гене
ратора к кронштейну блока цилиндров…
11. …извлеките болты из отверстий…

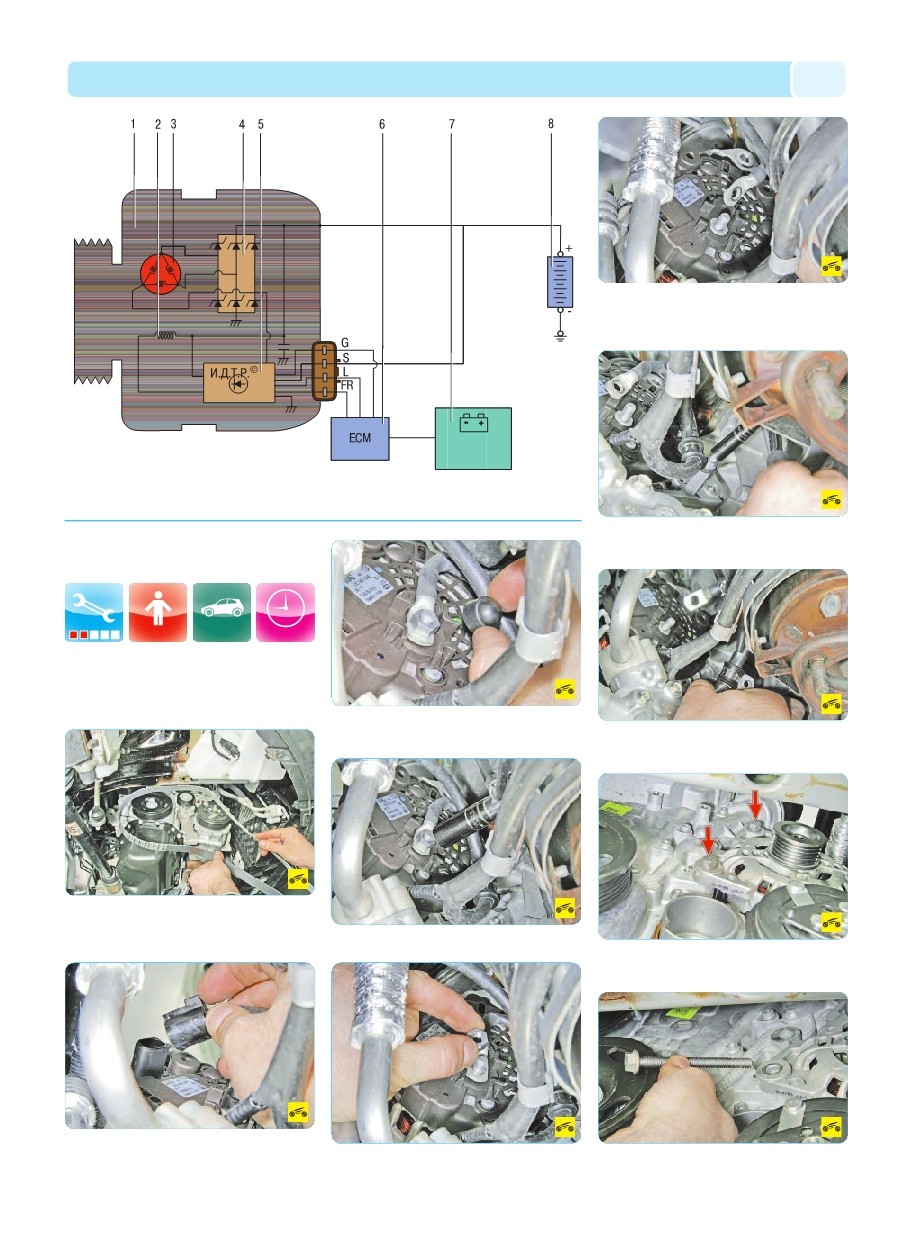

Рис. 10.4. Схема соединений генератора: 1 – генератор; 2 – обмотка возбуждения ротора; 3 – обмотка статора;
4 – выпрямительный блок; 5 – регулятор напряжения; 6 – блок управления двигателем; 7 – сигнальная лампа разря
да аккумуляторной батареи; 8 – аккумуляторная батарея
