электрооборудование
189

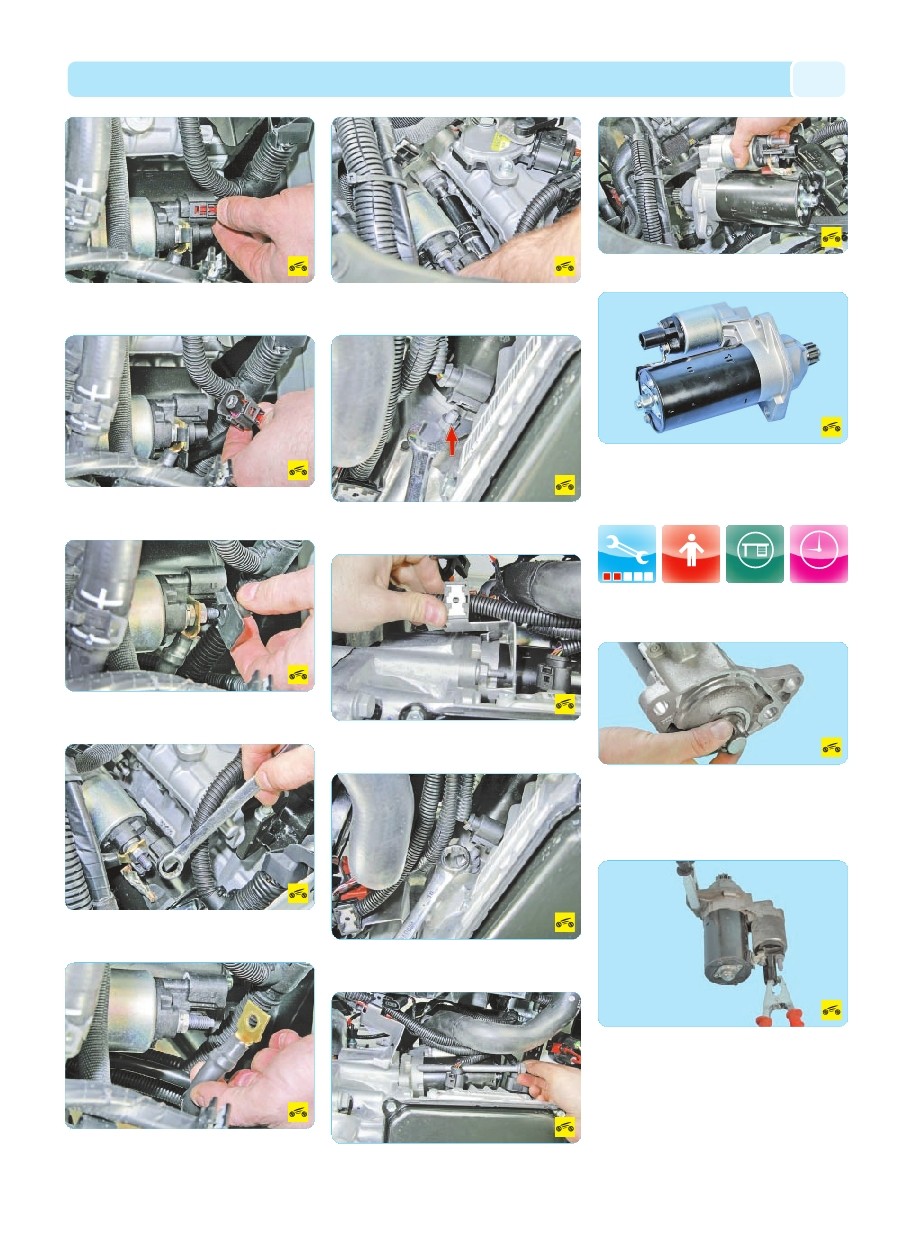

3. Нажмите на фиксатор колодки жгута про
водов…
4. …и отсоедините колодку от тягового реле
стартера.
5. Снимите защитный колпачок с наконеч
ника силового провода.
6. Отверните гайку наконечника контактно
го болта…
7. …и отсоедините наконечник от вывода
стартера.
8. Выверните шпильку верхнего крепления
стартера к блоку цилиндров.
9. Отверните гайку крепления кронштейна
держателя жгута проводов…
10. …снимите кронштейн со шпильки и от
ведите в сторону.
11. Выверните шпильку нижнего крепления
стартера к блоку цилиндров…
12. …извлеките шпильку…
13. …и снимите стартер с автомобиля.
14. Установите стартер в порядке, обрат
ном снятию.
РЕМОНТ СТАРТЕРА
Перед разборкой стартера убедитесь в его
исправности путем следующих простых про
верок.
1. Рукой проверьте легкость перемещения
муфты привода вдоль вала и легкость провора
чивания шестерни. Она должна без усилия про
ворачиваться против часовой стрелки и с уси
лием – в противоположном направлении.
2. Соедините проводами для прикуривания
клемму минус снятой с автомобиля аккумуля
торной батареи с корпусом стартера. Второй
провод подсоедините одним концом к клемме
плюс аккумуляторной батареи, а другой –
к выводу управляющего провода тягового реле.
Если тяговое реле исправно, то раздастся
щелчок и выдвинется муфта привода. В про
тивном случае тяговое реле подлежит замене.
НА ВЕРСТАКЕ
1 час
