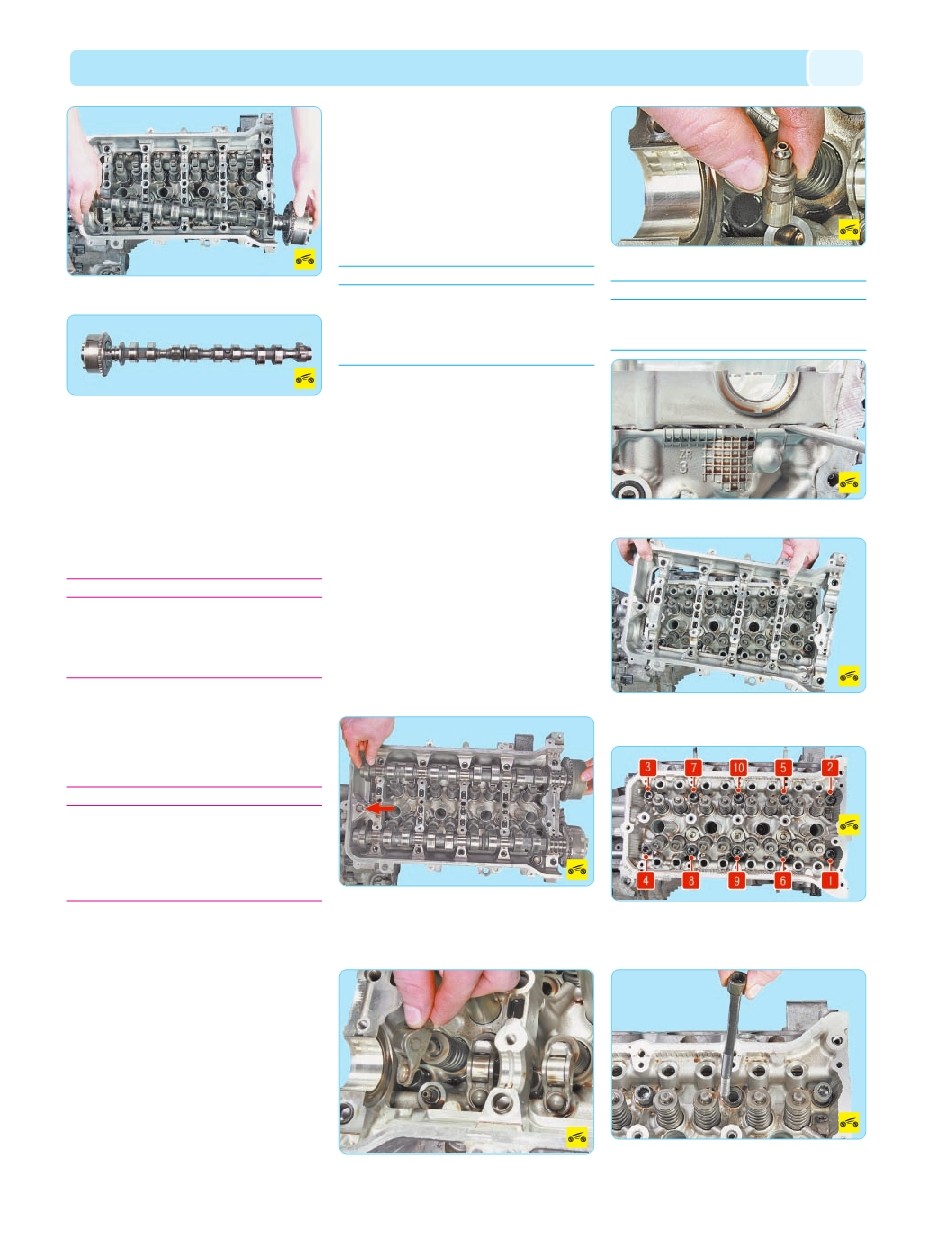

двигатель
79
10. …и выпускных клапанов.
11. Осмотрите распределительный вал.
Поверхности опорных шеек и кулачков долж
ны быть хорошо отполированы и без по
вреждений. На рабочих поверхностях шеек
не допускаются задиры, забоины, царапины,
наволакивание алюминия от гнезд подшип
ников в головке блока. Если на рабочих по
верхностях кулачков обнаружены следы за
еданий, перегрева, глубокие риски или из
нос в виде огранки, а также равномерный
износ свыше 0,5 мм, замените вал.
ПРЕДУПРЕЖДЕНИЕ
Шлифовка кулачков распределительного ва
ла для устранения ступенчатого износа за
прещена, так как при изменении размеров
профиля кулачков будут нарушены фазы га
зораспределения.
12. В мастерских, оборудованных специ
альными инструментами и приспособления
ми, можно проверить радиальное биение ше
ек распределительных валов. При биении бо
лее 0,02 мм замените вал, так как его правка
не допускается.
ПРЕДУПРЕЖДЕНИЕ
При установке нового распределительного
вала рекомендуем заменить коромысла кла
панов новыми. Перед первым пуском двига
теля и для улучшения условий приработки ре
комендуем добавить в моторное масло про
тивозадирную антифрикционную присадку.
13. Установите распределительные валы
в головку блока и все снятые детали в поряд
ке, обратном снятию.
РАЗБОРКА, РЕМОНТ И СБОРКА
ГОЛОВКИ БЛОКА ЦИЛИНДРОВ
Если необходим ремонт головки блока ци
линдров двигателя, снимите ее (см. Замена
прокладки головки блока цилиндров, с. 72).
В большинстве случаев ремонт головки блока
цилиндров заключается в притирке или заме
не клапанов и их направляющих втулок, заме
не или шлифовке седел клапанов. Причем для
выполнения работ, связанных с ремонтом на
правляющих втулок клапанов и седел, требу
ются специальные инструменты и оборудова
ние, поэтому эти работы нужно выполнять
в специализированном сервисе. При таких
неисправностях, как нарушение герметичнос
ти каналов рубашки системы охлаждения
и коробление привалочной поверхности
к блоку цилиндров, головку блока заменяют.
Вам потребуются: ключи на 10, на 12,
на 14, свечной ключ, намагниченная от
вертка (или пинцет) для снятия сухарей
клапанных пружин, приспособление для
сжатия клапанных пружин.
ПРИМЕЧАНИЕ
Процедура разборки, ремонта и сборки го
ловки блока цилиндров показана на примере
двигателя 1ZRFE. Разборку, ремонт и сбор
ку головки блока цилиндров двигателей
1NRFE и 4ZZFE проводите аналогично.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
2. Снимите брызговики двигателя (см.
Снятие и установка брызговиков двигателя,
c. 61).
3. Снимите ремень привода вспомогатель
ных агрегатов (см. Проверка, регулировка
и замена ремня привода вспомогательных аг
регатов, c. 68).
4. Снимите двигатель (см. Снятие и уста
новка двигателя, с. 81).
5. Снимите впускную трубу (см. Замена уп
лотнения впускной трубы, с. 77).
6. Снимите крышку головки блока цилинд
ров (см. Замена прокладки крышки головки
блока цилиндров, с. 72).
7. Снимите выпускной коллектор (см. Заме
на прокладки выпускного коллектора, с. 77).
8. Снимите цепь привода газораспредели
тельного механизма (см. Снятие и установка
цепи привода газораспределительного меха
низма, с. 70).
9. Снимите распределительные валы газо
распределительного механизма (см. Замена
распределительного вала, с. 78) и выверните
два болта.
10. Снимите нажимные рычаги клапанов.
11. Извлеките гидрокомпенсаторы.
ПРИМЕЧАНИЕ
На двигателе 4ZZFE снимите толкатели кла
панов (см. Регулировка зазоров в приводе
клапанов двигателя 4ZZFE, с. 68).
12. Подденьте отверткой...
13. …и снимите постель распределительных
валов газораспределительного механизма.
14. Ослабьте в указанном порядке затяжку
десяти болтов крепления головки блока ци
линдров...
15. …окончательно выверните болты креп
ления головки, выньте их…
