Toyota Corolla/Auris
15. Установите генератор в порядке, обрат
ном снятию, и отрегулируйте натяжение рем
ня привода вспомогательных агрегатов (см.
Проверка, регулировка и замена ремня при
вода вспомогательных агрегатов, с. 68).

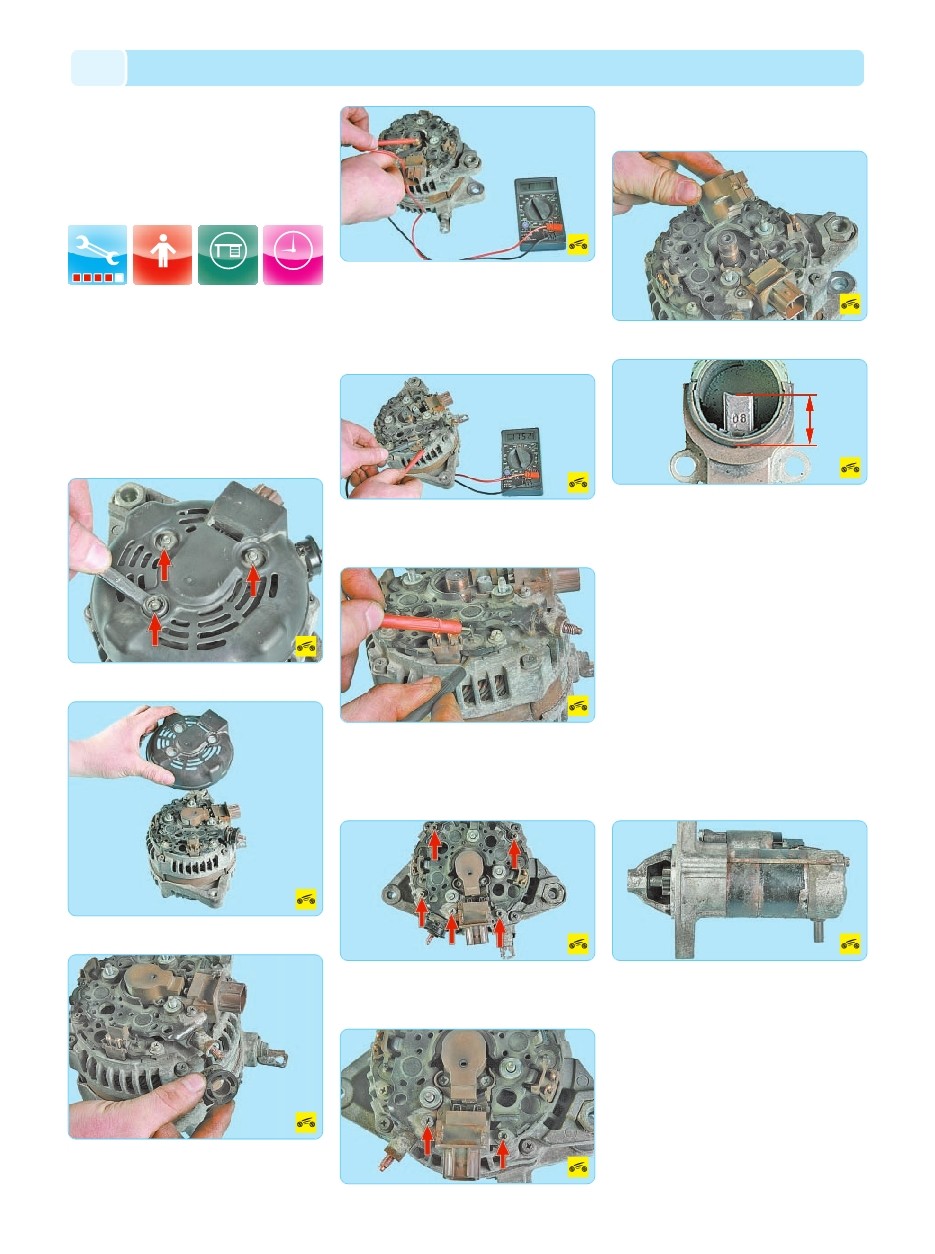

РЕМОНТ ГЕНЕРАТОРА
Полная разборка генератора не рекомен
дуется, поэтому лучше обратитесь в мастер
скую, специализирующуюся на ремонте гене
раторов. В данном подразделе показана
только замена щеточного узла и выпрями
тельного блока.
Вам потребуются: ключи на 10, на 22,
торцовая головка на 10, отвертка с крес
тообразным лезвием, винтовой съемник,
молоток, штангенциркуль, тестер.
1. Снимите генератор с автомобиля (см.
Снятие и установка генератора, с. 164).
2. Отверните три гайки…
3. …и снимите заднюю крышку генератора.
4. Снимите изоляционную втулку силового
контакта генератора.
5. Проверьте сопротивление обмотки рото
ра, подсоединив тестер к контактным коль
цам. Сопротивление должно составлять при
мерно 2,3–2,7 Ом. Если тестер покажет бес
конечность, значит, в обмотках обрыв и нужно
заменить ротор.
6. Проверьте диоды выпрямительного блока.
Подсоедините один провод к массе выпря
мительного блока, второй – к выводу диода…
7. …а затем поменяйте провода местами.
Диод должен пропускать ток только в одну
сторону. Если диод пропускает ток в обе сто
роны, значит, он неисправен.
8. Аналогично проверьте остальные диоды.
9. Для замены выпрямительного блока вы
верните пять винтов и снимите выпрямитель
ный блок.
10. Выверните два винта крепления щетко
держателя…
11. …и снимите его.
12. Проверьте легкость перемещения щеток
в щеткодержателе и их выступание в свободном
состоянии. Если щетки выступают менее чем на
4,5 мм, замените щеткодержатель в сборе.
13. Проверьте замыкание обмотки ротора
на массу. Для этого подсоедините щупы те
стера к полюсу ротора и поочередно к кон
тактным кольцам. Измеренное сопротивле
ние должно быть бесконечно большим, в про
тивном случае замените ротор.
14. Измерьте диаметр контактных колец ро
тора. Если диаметр какоголибо кольца мень
ше 14 мм, замените ротор.
15. Соберите генератор в порядке, обрат
ном снятию.
СТАРТЕР
ОСОБЕННОСТИ КОНСТРУКЦИИ
Стартер автомобилей Toyota Corolla пред
ставляет собой четырехполюсный, четырех
щеточный электродвигатель постоянного тока
с возбуждением от постоянных магнитов, сов
мещенный с планетарным редуктором и элек
тромагнитным двухобмоточным тяговым реле.
Крышки и корпус статора стянуты двумя болта
ми. В корпусе статора закреплены постоянные
магниты. Вращение от вала якоря электродви
гателя передается валу привода через плане
тарный редуктор. На валу привода установле
на роликовая муфта свободного хода.
При повороте ключа в выключателе (замке)
зажигания в положение START напряжение
НА ВЕРСТАКЕ
1 ч 30 мин
