106
Toyota Corolla/Auris
8
9
10
11
12
13
14
15
16
17
18
19
20
21
1
2
3
4
5
6
7
22

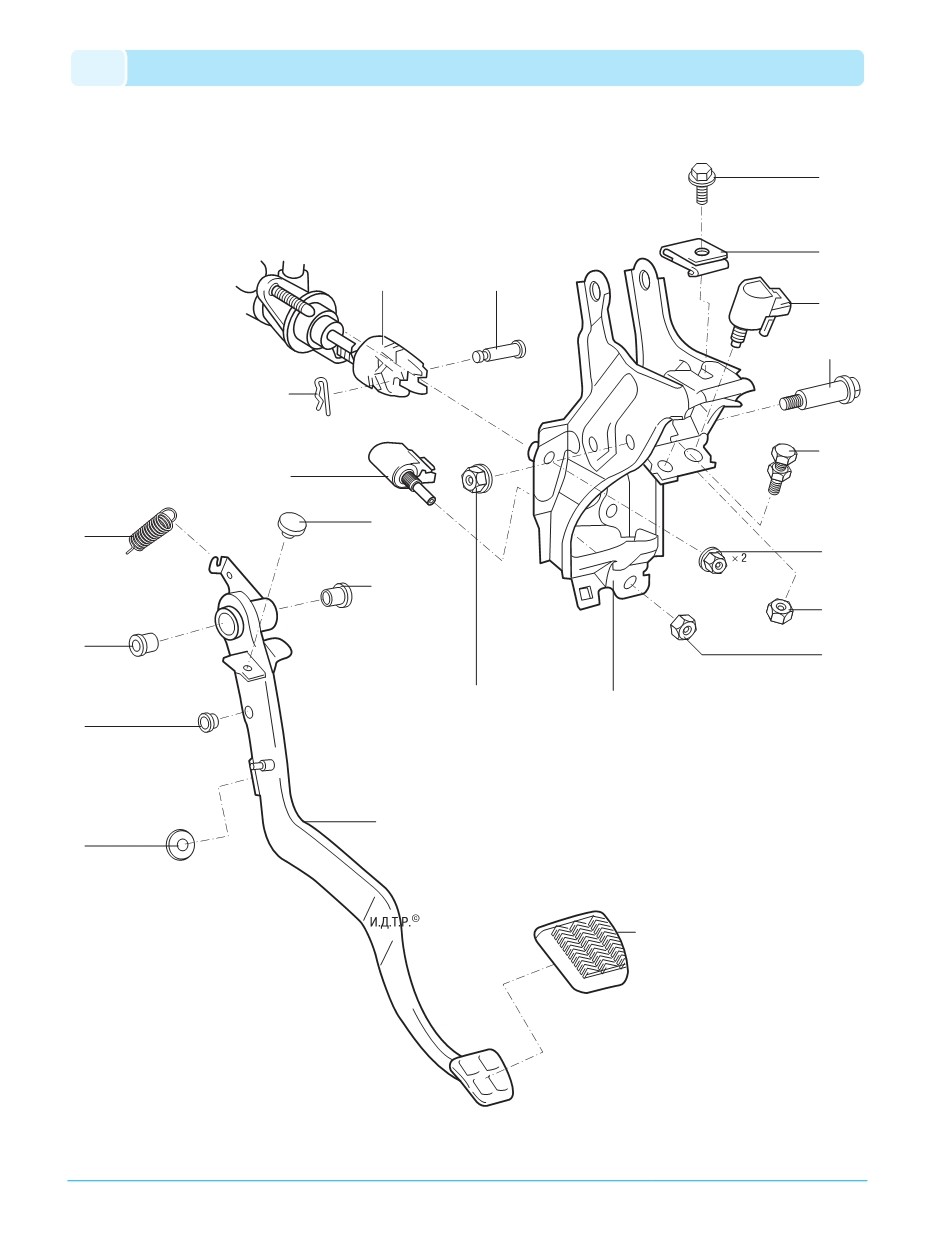

Рис. 6.2. Педальный узел: 1, 5 – подушки пе
дали сцепления; 2 – втулка вилки штока главно
го цилиндра сцепления; 3, 6 – втулки педали
сцепления; 4 – пружина педали сцепления;
7 – педаль сцепления; 8 – переключатель педа
ли сцепления; 9 – фиксатор; 10 – вилка штока
главного цилиндра сцепления; 11 – штифт вил
ки штока главного цилиндра сцепления;
12 – болт; 13 – пластина с гайкой; 14 – пере
ключатель муфты сцепления; 15 – штифт педа
ли сцепления; 16 – ограничительный болт педа
ли сцепления; 17 – гайка крепления кронштей
на педали сцепления; 18 – гайка крепления
ограничительного болта педали сцепления;
19 – гайка крепления; 20 – кронштейн педали
сцепления; 21 – гайка крепления штифта педа
ли сцепления; 22 – накладка педали сцепления
