устройство автомобиля
11

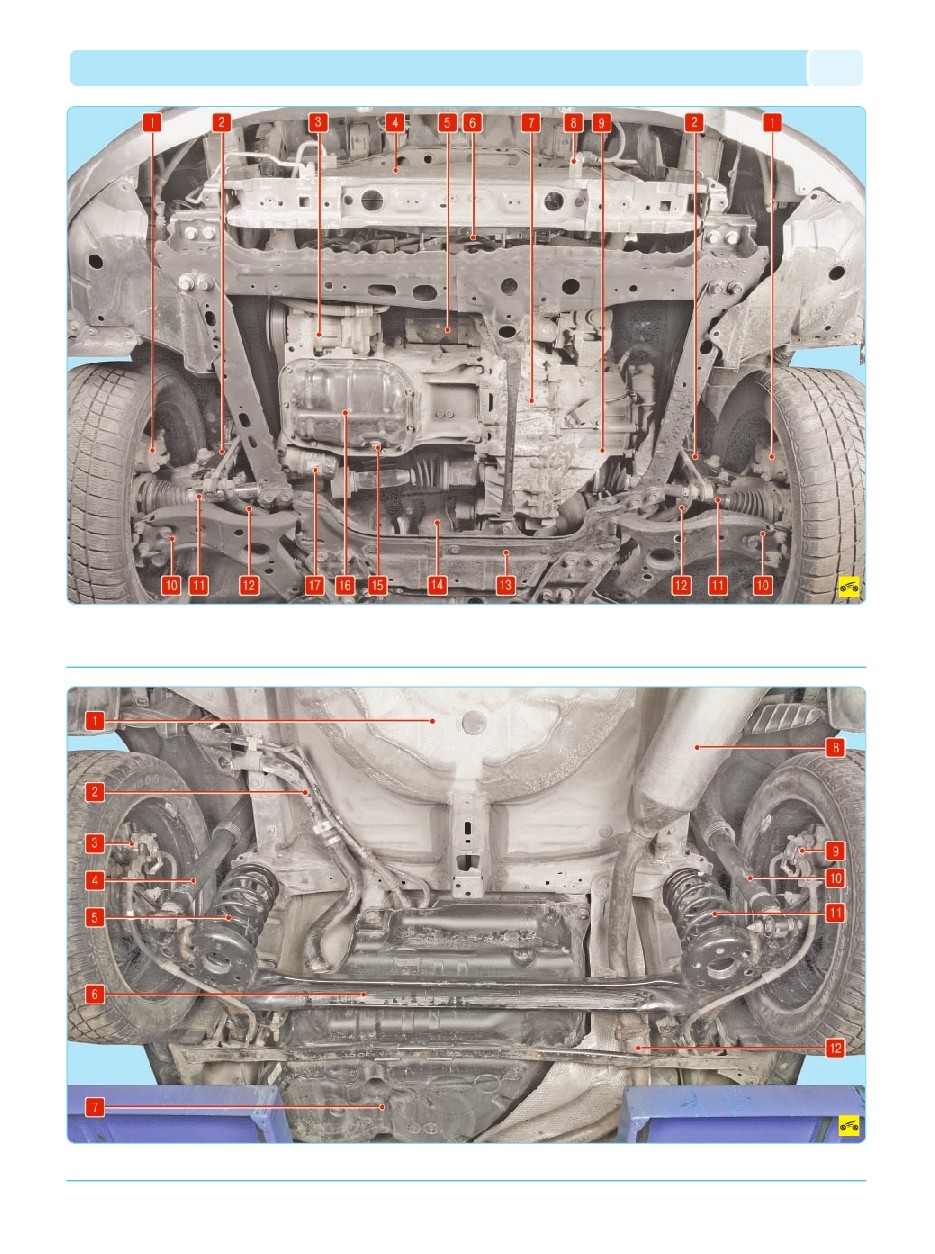

Рис. 1.4. Основные узлы и агрегаты автомобиля (вид снизу сзади): 1 – ниша запасного колеса; 2 – наливная труба; 3, 9 – тормозные механизмы задних колес; 4, 10 – амор
тизаторы; 5, 11 – пружины задней подвески; 6 – балка задней подвески; 7 – топливный бак; 8 – глушитель; 12 – подводящая труба
Рис. 1.3. Основные узлы и агрегаты автомобиля (вид снизу спереди, защита картера двигателя для наглядности снята): 1 – тормозной механизм переднего колеса; 2 – ам
мортизаторная стойка передней подвески; 3 – компрессор кондиционера; 4 – конденсор кондиционера; 5 – стартер; 6 – электровентилятор системы охлаждения двигателя;
7 – картер сцепления; 8 – датчик температуры наружного воздуха; 9 – коробка передач; 10 – рычаг передней подвески; 11 – привод переднего колеса; 12 – стабилизатор попе
речной устойчивости; 13 – подрамник; 14 – приемная труба; 15 – пробка маслосливного отверстия; 16 – двигатель; 17 – масляный фильтр
