система отопления, кондиционирования и вентиляции салона
239
Радиатор отопителя объединен с системой
охлаждения двигателя двумя шлангами, про
ходящими в моторном отсеке. Радиатор поме
щен в пластмассовый кожух климатического
блока, установленный под панелью приборов.
Основные узлы отопителя (рис. 12.1.):
– теплообменник (радиатор) 6 отопителя,
предназначенный для нагревания поступаю
щего в салон воздуха теплом охлаждающей
двигатель жидкости;
– вентилятор (воздухонагнетатель) 10. Эле
ктродвигатель 12 вентилятора с возбуждени
ем от постоянных магнитов, обеспечивающий
регулируемую подачу наружного воздуха к за
слонкам отопителя и кондиционера;
– заслонка 15 регулятора температуры воз
духа, поступающего из отопителя в салон.
От изменения ее положения зависит количест
во воздуха, проходящего через теплообменник
отопителя, и наружного воздуха, проходящего
в обход теплообменника;
– заслонки 2 распределения воздуха, по
ступающего из отопителя по воздуховодам
в салон или для обдува ветрового стекла.
ОСОБЕННОСТИ
УСТРОЙСТВА СИСТЕМЫ
КОНДИЦИОНИРОВАНИЯ
На автомобилях Toyota Corolla установлена
система кондиционирования компрессорного
типа. Узлы отопителя и теплообменник испа
рителя кондиционера скомпонованы в одном
блоке. Органы управления системой кондици
онирования воздуха расположены на панели,
общей с органами управления отопителем.
Принципиальная схема движения хладаген
та в системе кондиционирования воздуха
приведена на рис. 12.2.
Компрессор установлен на блоке цилинд
ров двигателя и приводится во вращение по
ликлиновым ремнем.
Компрессор обеспечивает циркуляцию хла
дагента в системе. Вал компрессора установ
лен в передней крышке корпуса на подшипни
ках и уплотнен со стороны шкива привода
сальником.
Шкив привода компрессора установлен на
двухрядном шариковом подшипнике и при ра
ботающем двигателе постоянно вращается.
Конденсор (радиатор кондиционера)
многопоточного типа расположен перед ради
атором системы охлаждения двигателя. Он
крепится с помощью четырех резиновых дер
жателей к радиатору системы охлаждения. Со
ты конденсора изготовлены из плоских тонко
стенных алюминиевых трубок с внутренними
продольными перегородками для жесткости
и наружным оребрением для улучшения теп
лообмена. Бачки алюминиевые, с фланцами
для подсоединения трубопроводов. По высо
те бачки разделены на секции, поэтому, прохо
дя через конденсор, поток хладагента не
сколько раз меняет направление. В конденсо
ре происходит конденсация паров сжатого
компрессором хладагента и отвод выделяю
щегося при этом тепла в окружающий воздух.
При включении кондиционера блок управ
ления двигателем включает цепь питания эле
ктрического вентилятора радиатора охлажде
ния двигателя, что улучшает теплообмен
в конденсоре и снижает давление в системе
кондиционера.
ПОЛЕЗНЫЕ СОВЕТЫ
Не реже одного раза в год, лучше перед на
чалом летней эксплуатации, промывайте
оребрение А сот конденсора от налипшей
грязи, пыли и противогололедных реаген
тов Б. Это улучшит теплообмен, снизит дав
ление в системе и увеличит срок службы
элементов системы.
Не применяйте для мойки конденсора мою
щие установки со струей воды под высоким
давлением. Это может привести к поврежде
нию В тонкостенных пластин оребрения.
Даже при регулярной мойке необходимость
замены конденсора возникает гораздо чаще,
чем хотелось бы. Дело в том, что он первым
принимает на себя поток противогололедных
реагентов, грязи и камешков с дороги. А стен
ки трубок у него тоненькие… В большинстве
случаев конденсор повреждается коррозией
на третийчетвертый год эксплуатации.
Если в результате коррозии нарушится гер
метичность конденсора, то ремонтировать
его себе дороже. Даже если мастеру аргоно
вой сварки удастся залатать дыру, то вскоре
возможно появление течи в другом месте.
Кстати, давление в системе в жаркие дни мо
жет доходить до 25–28 бар.
3
2
1
5
4
10
11
12
7
8
9
6
Пар высокого давления
Жидкость высокого давления
Пар низкого давления
Жидкость низкого давления

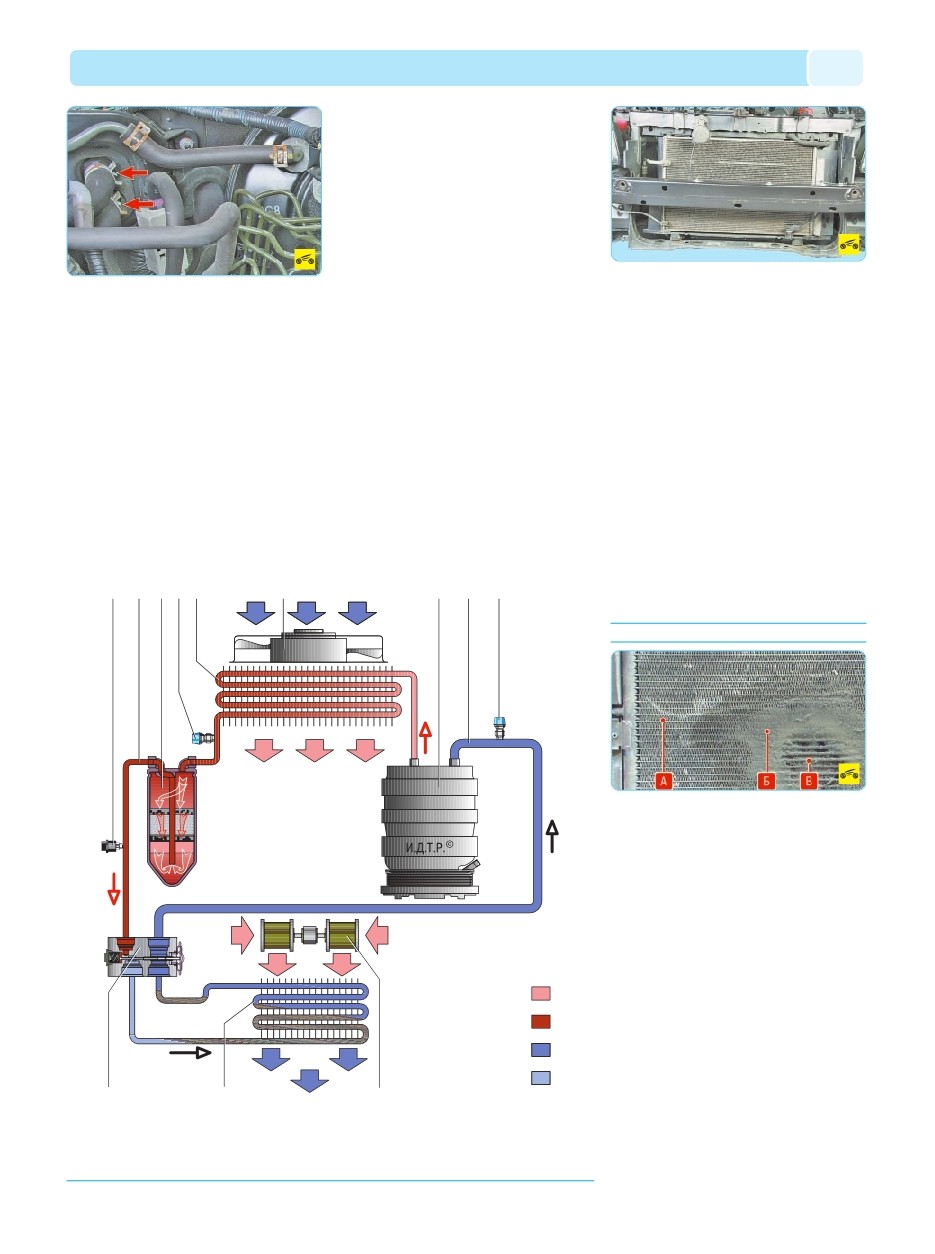

Рис. 12.2. Принципиальная схема движения хладагента в системе кондиционирования воздуха: 1 – комбиниро
ванный датчик давления; 2 – участок трубопровода высокого давления; 3 – ресиверосушитель; 4 – сервисный кла
пан линии высокого давления; 5 – конденсор (радиатор кондиционера); 6 – вентилятор конденсора и радиатора си
стемы охлаждения; 7 – компрессор кондиционера; 8 – участок трубопровода низкого давления; 9 – сервисный кла
пан линии низкого давления; 10 – вентилятор отопителя; 11 – испаритель; 12 – терморегулирующий клапан
