Toyota Corolla/Auris

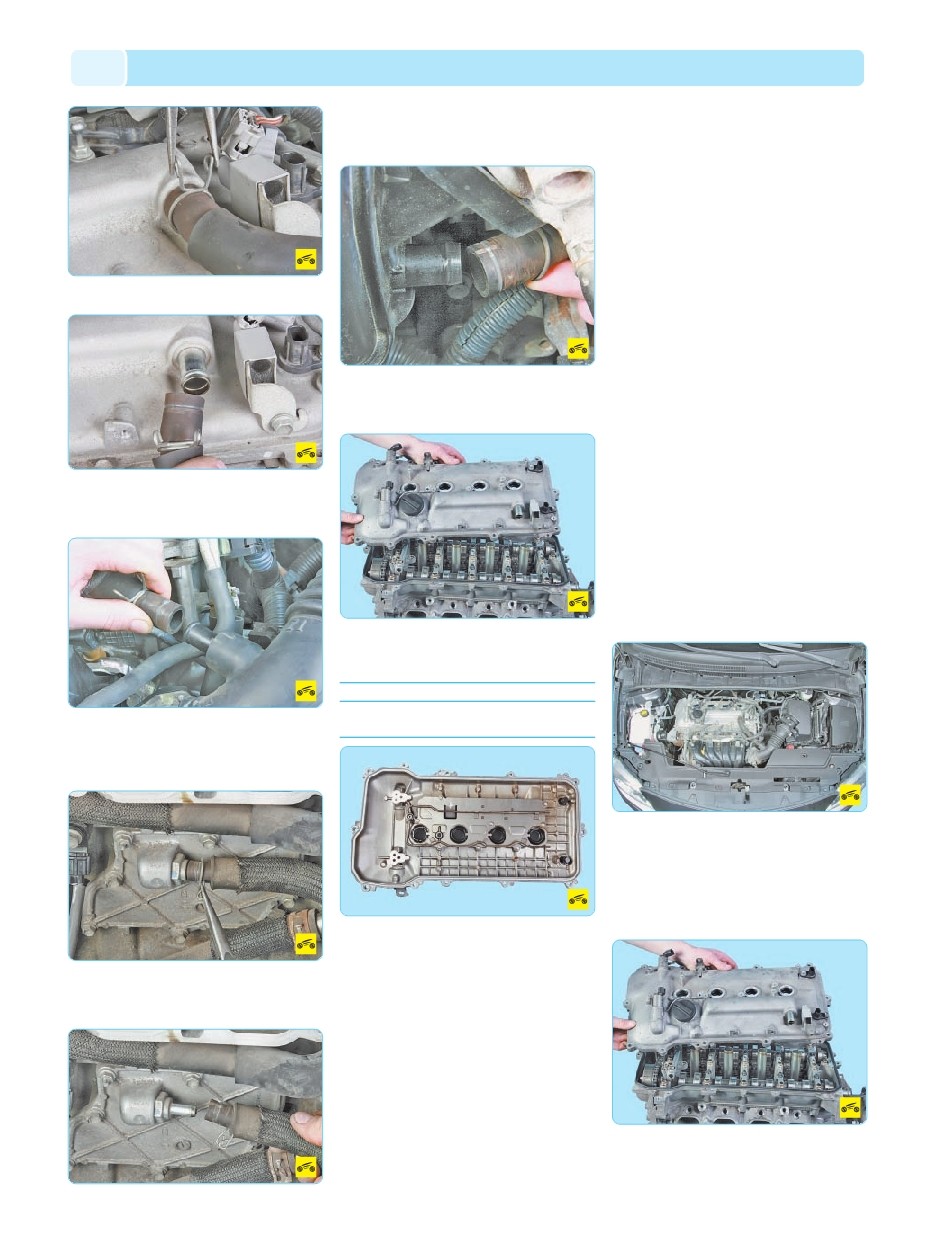

1. Отожмите хомут пассатижами…
2. …и отсоедините от патрубка крышки го
ловки блока цилиндров отводящий шланг
большой ветви системы вентиляции картера.
3. Аналогично отсоедините второй конец
отводящего шланга большой ветви системы
вентиляции картера от воздухоподводящей
трубы и снимите его.
4. Пассатижами снимите хомут отводящего
шланга малой ветви системы вентиляции
картера…
5. …и отсоедините его от патрубка крышки
головки блока цилиндров (для наглядности
впускная труба снята).
6. Аналогично отсоедините второй конец
отводящего шланга от впускной трубы и сни
мите его.
7. Снимите крышку головки блока цилинд
ров (см. Замена прокладки крышки головки
блока цилиндров, с. 72).
ПОЛЕЗНЫЙ СОВЕТ
При каждом снятии крышки головки блока
цилиндров заменяйте ее прокладку новой.
8. Промойте бензином или керосином
шланги системы и внутреннюю полость крыш
ки головки блока цилиндров от отложений.
Поскольку крышка головки блока неразбор
ная (маслоотражатель приклепан к крышке),
залейте в полость между маслоотражателем
и крышкой промывочную жидкость, взболтай
те ее в полости и слейте. Повторяйте опера
цию несколько раз до тех пор, пока сливае
мая жидкость не станет чистой.
9. Прочистите отверстия патрубков для
подсоединения шлангов.
10. Продуйте сжатым воздухом все элемен
ты системы и просушите их.
11. Установите крышку головки блока ци
линдров и шланги системы в порядке, обрат
ном снятию.
УСТАНОВКА ПОРШНЯ
ПЕРВОГО ЦИЛИНДРА
В ПОЛОЖЕНИЕ ВМТ
ТАКТА СЖАТИЯ
Поршень 1 го цилиндра устанавливают
в положение ВМТ (верхняя мертвая точка)
такта сжатия для того, чтобы при проведении
работ, связанных со снятием цепи привода га
зораспределительного механизма, не нару
шалась установка фаз газораспределения.
При нарушении фаз газораспределения дви
гатель не будет нормально работать.
Выставляйте ВМТ по меткам на муфтах сис
темы изменения фаз газораспределения (при
установке по меткам на шкиве коленчатого ва
ла в этом положении может находиться пор
шень либо 1 го, либо 4 го цилиндра). После
этого обязательно убедитесь в совпадении ме
ток на шкиве коленчатого вала. Если метка на
шкиве коленчатого вала не совпадает, значит,
нарушена установка фаз газораспределения
(поршень 1 го цилиндра не установлен в ВМТ).
В этом случае необходимо снять цепь привода
газораспределительного механизма и провер
нуть коленчатый вал до совмещения меток.
Вам потребуются: отвертки с плоским
и крестообразным лезвием, ключи на 10,
на 19.
1. Снимите правое переднее колесо.
2. Снимите брызговики двигателя (см.
Снятие и установка брызговиков двигателя,
с. 61).
3. Снимите декоративный кожух двигателя
(см. Снятие и установка декоративного кожу
ха двигателя, с. 60).
4. Снимите ремень привода вспомогатель
ных агрегатов (см. Проверка, регулировка
и замена ремня привода вспомогательных аг
регатов, с. 68).
5. Снимите крышку головки блока цилинд
ров (см. Замена прокладки крышки головки
блока цилиндров, с. 72).
