электрооборудование
161

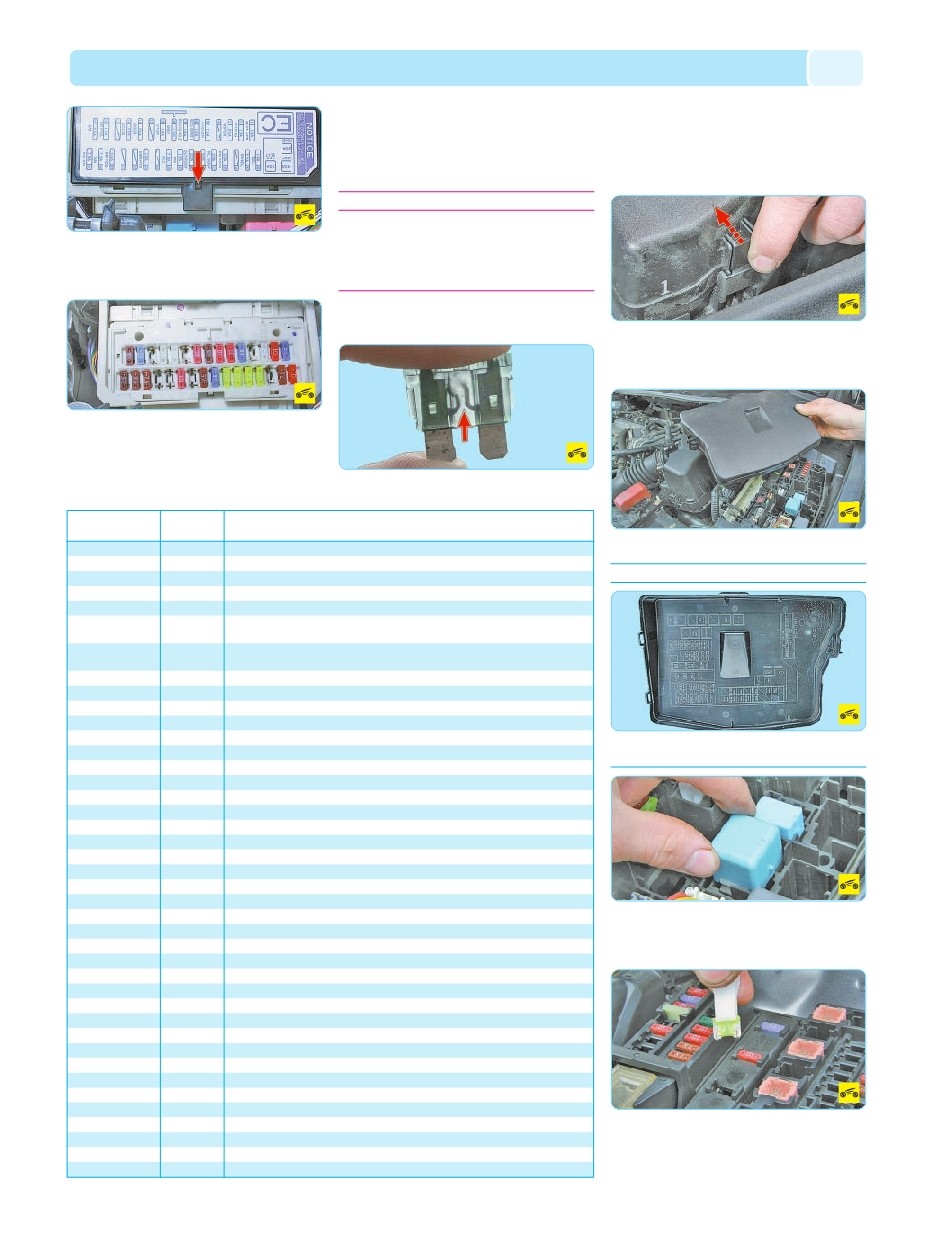

1. Для получения доступа к предохраните
лям монтажного блока, расположенного в са
лоне, нажмите на фиксатор…
2. …и снимите крышку монтажного блока.
На лицевую сторону крышки нанесена схема
расположения предохранителей.
3. Прежде чем заменить перегоревший пре
дохранитель, выясните причину его перегора
ния и устраните ее. При поисках неисправнос
ти просмотрите указанные в табл. 10.1 цепи,
которые защищает данный предохранитель.
ПРЕДУПРЕЖДЕНИЕ
Не заменяйте предохранители перемычками
или предохранителями, рассчитанными на
другую силу тока, а также самодельными пе
ремычками – это может привести к поврежде
нию электрических приборов и даже к пожару.
4. Извлеките заменяемый предохранитель
пинцетом.
5. Так выглядит перегоревший предохрани
тель (показанная стрелкой перемычка внутри
держателя перегорела и разомкнулась). Для
замены предохранителя используйте запасной
предохранитель того же номинала (и цвета).
6. Для доступа к предохранителям и реле
монтажного блока, расположенного в мотор
ном отсеке, отожмите фиксатор…
7. …и снимите крышку.
ПРИМЕЧАНИЕ
На внутреннюю сторону крышки нанесена схе
ма расположения реле и предохранителей.
8. При необходимости извлеките реле или
плавкую вставку, немного покачивая их из сто
роны в сторону.
9. Для замены предохранителей используй
те специальный пинцет.
10. Установите детали в порядке, обратном
снятию.
Цвет предо
хранителя
–
–
–
–
–
Красный
Красный
Синий
Красный
Желтый
Зеленый
Красный
Красный
Коричневый
Коричневый
–
–
–
–
–
Синий
Красный
Желтый
Красный
Желтый
Зеленый
–
–
–
–
Красный
Красный
Красный
Красный
Красный
Красный
Коричневый
–
–
–
–
Защищаемая цепь
Омыватель фар
Вентилятор системы охлаждения
Системы ABS и VSC
Система зарядки аккумуляторной батареи
Системы ABS и VSC
Роботизированная коробка передач, система кондиционирования воздуха, сис
тема Smart Entry
Контрольноизмерительные приборы, блок управления электрооборудованием
кузова, система VSC, центральный замок, электрические стеклоподъемники
Аудиосистема
Освещение салона, освещение багажника, система Smart Entry
Система блокировки рулевого управления
Система пуска двигателя, система Smart Entry, система впрыска
Электронная система управления дроссельной заслонкой
Указатели поворота и аварийная сигнализация
Система зарядки аккумуляторной батареи
Блок управления электрооборудованием кузова
Головные фары
Система впрыска топлива
Система предпускового подогрева двигателя (для дизельных двигателей)
Электроусилитель рулевого управления
Система зарядки аккумуляторной батареи
Система впрыска топлива, система Smart Entry
Звуковой сигнал
Система впрыска топлива
Запасной предохранитель
То же
>>
Роботизированная коробка передач
Система кондиционирования воздуха
То же
>>
Левая головная фара (ближний свет)
Правая головная фара (ближний свет)
Левая головная фара (дальний свет)
Правая головная фара (дальний свет)
Система впрыска
То же
Система пуска, система Smart Entry
Реле вентилятора системы охлаждения
Реле переключателя света фар
Реле роботизированной коробки передач
Реле фар
Номер предохра
нителя (сила тока)
1 (30 A)
2 (45 А)
3 (30 A)
4 (50A)
5 (50 А)
6 (10 А)
7 (10 А)
8 (15 А)
9 (10 А)
10 (20 А)
11 (30 А)
12 (10 A)
13 (10 А)
14 (7,5 A)
15 (7,5 А)
16 (50А)
17 (50 А)
18 (80 А)
19 (60 А)
20 (120 А)
21 (15 А)
22 (10 А)
23 (20 А)
24 (10 А)
25 (20 А)
26 (30 А)
27 (50 А)
28 (30 А)
29 (30 А)
30 (30 А)
31 (30 А)
32 (50 А)
33 (30 А)
34 (30 А)
35 (40 А)
36 (40 А)
37 (7,5 А)
38
39
40
41
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК И РЕЛЕ,
Таблица 10.2
УСТАНОВЛЕННЫХ В МОНТАЖНОМ БЛОКЕ В МОТОРНОМ ОТСЕКЕ
