Toyota Corolla/Auris

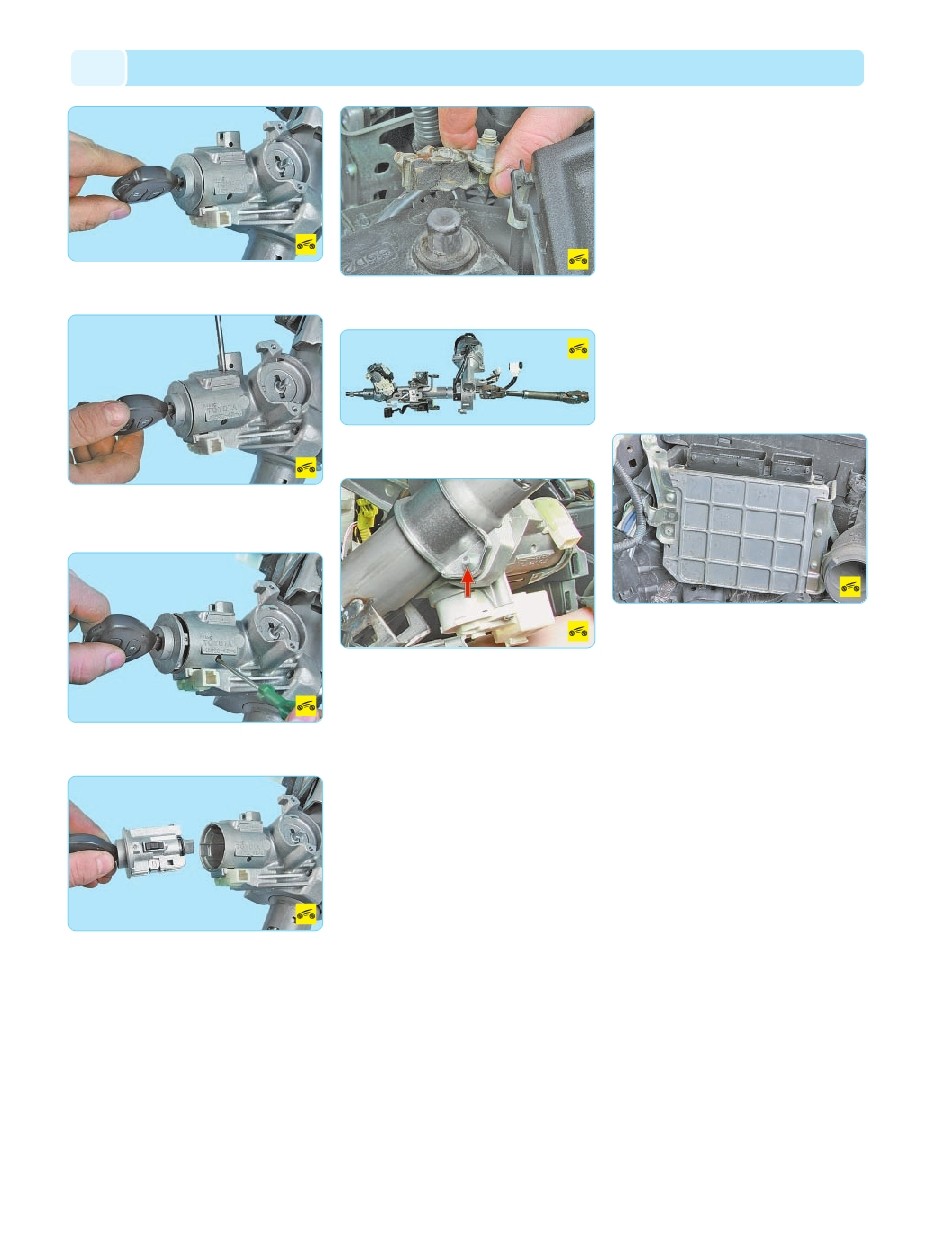

7. Вставьте ключ в выключатель зажигания
и поверните его в положение АСС.
8. Вставьте отвертку в отверстие корпуса
выключателя зажигания и вытяните цилиндр
выключателя из корпуса до упора.
9. Отожмите фиксатор цилиндра выключа
теля зажигания отверткой через отверстие…
10. …и извлеките цилиндр из корпуса.
11. Установите детали в порядке, обратном
снятию.
СНЯТИЕ И УСТАНОВКА
ВЫКЛЮЧАТЕЛЯ
(ЗАМКА) ЗАЖИГАНИЯ
Выключатель (замок) зажигания установлен
на рулевой колонке и закреплен болтом с са
мосрезающейся головкой, поэтому для его
замены необходимо удалить болт зубилом
или высверлить его электродрелью.
Вам потребуются: все инструменты
для снятия рулевой колонки, а также мо
лоток, зубило.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
2. Снимите рулевую колонку (см. Снятие
и установка рулевой колонки, с. 137).
3. Выверните болт крепления выключателя,
нанося удары молотком через зубило по каса
тельной против часовой стрелки, и снимите
выключатель (замок) зажигания в сборе с кон
тактной группой.
4. Установите детали в порядке, обратном
снятию.
СИСТЕМА
УПРАВЛЕНИЯ
ДВИГАТЕЛЕМ
ОСОБЕННОСТИ КОНСТРУКЦИИ
Двигатели, устанавливаемые на автомоби
ли Toyota Corolla, оборудованы электронной
системой управления двигателем с распре
деленным впрыском топлива. Эта система
обеспечивает
выполнение
современных
норм по токсичности выбросов и испарениям
при сохранении высоких ходовых качеств
и низкого расхода топлива.
Управляющим устройством в системе явля
ется электронный блок управления (ЭБУ).
На основе информации, полученной от датчи
ков, ЭБУ рассчитывает параметры регулиро
вания впрыска топлива и управления углом
опережения зажигания. Кроме того, в соот
ветствии с заложенным алгоритмом ЭБУ уп
равляет работой электродвигателей вентиля
тора системы охлаждения двигателя и элект
ромагнитной муфты включения компрессора
кондиционера, выполняет функцию самодиаг
ностики элементов системы и оповещает во
дителя о возникших неисправностях.
При выходе из строя отдельных датчиков
и исполнительных механизмов ЭБУ включает
аварийные режимы, обеспечивающие рабо
тоспособность двигателя.
Количество топлива, подаваемого форсун
ками, определяется продолжительностью эле
ктрического сигнала от ЭБУ. Электронный блок
отслеживает данные о состоянии двигателя,
рассчитывает потребность в топливе и опре
деляет необходимую длительность подачи топ
лива форсунками (длительность сигнала). Для
увеличения количества подаваемого топлива
длительность сигнала увеличивается, а для
уменьшения подачи топлива – уменьшается.
Система управления двигателем наряду
с электронным блоком управления включает
в себя датчики, исполнительные устройства,
разъемы и предохранители.
Электронный блок управления (кон
троллер) связан электрическими проводами
со всеми датчиками системы. Получая от них
информацию, блок выполняет расчеты в соот
ветствии с параметрами и алгоритмом управ
ления, хранящимися в памяти программируе
мого постоянного запоминающего устройст
ва (ППЗУ), и управляет исполнительными
устройствами системы. Вариант программы,
записанный в память ППЗУ, обозначен номе
ром, присвоенным данной модификации ЭБУ.
Блок управления обнаруживает неисправ
ность, идентифицирует и запоминает ее код,
даже если отказ неустойчив и исчезает (на
пример, изза плохого контакта). Сигнализа
тор неисправности системы управления дви
гателем в комбинации приборов гаснет через
три цикла включениявыключения зажигания
после восстановления работоспособности
отказавшего узла.
После ремонта хранящийся в памяти блока
управления код неисправности необходимо
стереть. Для этого отключите питание блока
на 1 мин (выньте предохранитель цепи пита
ния электронного блока управления или отсо
едините провод от клеммы минус аккумуля
торной батареи).
Блок питает постоянным током напряжени
ем 5 и 12 В различные датчики и выключатели
системы управления. Поскольку электричес
кое сопротивление цепей питания высокое,
контрольная лампа, подключенная к выводам
системы, не загорается. Для определения на
пряжения питания на выводах ЭБУ следует
применять вольтметр, внутреннее сопротив
ление которого не менее 10 МОм.
ЭБУ не пригоден для ремонта, в случае от
каза его необходимо заменить.
