168
Toyota Corolla/Auris
3. …и отсоедините от клеммы тягового реле
стартера колодку управляющего провода.
4. Снимите защитный колпачок наконечни
ка силового провода.
5. Отверните гайку крепления…
6. …и снимите силовой провод с контактно
го болта тягового реле.
7. Выверните болт верхнего…
8. …и нижнего креплений стартера и снимите
стартер с автомобиля.
9. Установите детали в порядке, обратном
снятию.
РЕМОНТ СТАРТЕРА
На рис. 10.6 показаны детали стартера. Пе
ред разборкой стартера убедитесь в его неис
правности путем следующих простых проверок.
1. Проверните шестерню привода. Шес
терня должна легко проворачиваться относи
тельно ступицы муфты в направлении враще
ния ротора и не должна проворачиваться
в противоположном направлении.
2. Соедините проводами для прикуривания
клемму минус снятой с автомобиля аккумуля
торной батареи с корпусом стартера. Второй
провод подсоедините одним концом к клемме
плюс аккумуляторной батареи, а другим –
к верхнему контактному болту тягового реле.
Если тяговое реле исправно, то раздастся щел
чок и муфта привода выдвинется. В противном
случае тяговое реле подлежит замене.
3. Соедините проводом клемму плюс ак
кумуляторной батареи с выводом управляю
щего провода тягового реле. Если тяговое ре
ле исправно, то раздастся щелчок и муфта
привода выдвинется. После этого ротор стар
тера должен начать вращаться с частотой бо
лее 6000 мин–1. В противном случае отремон
тируйте стартер.
4. Проверьте легкость перемещения шес
терни привода вдоль вала.

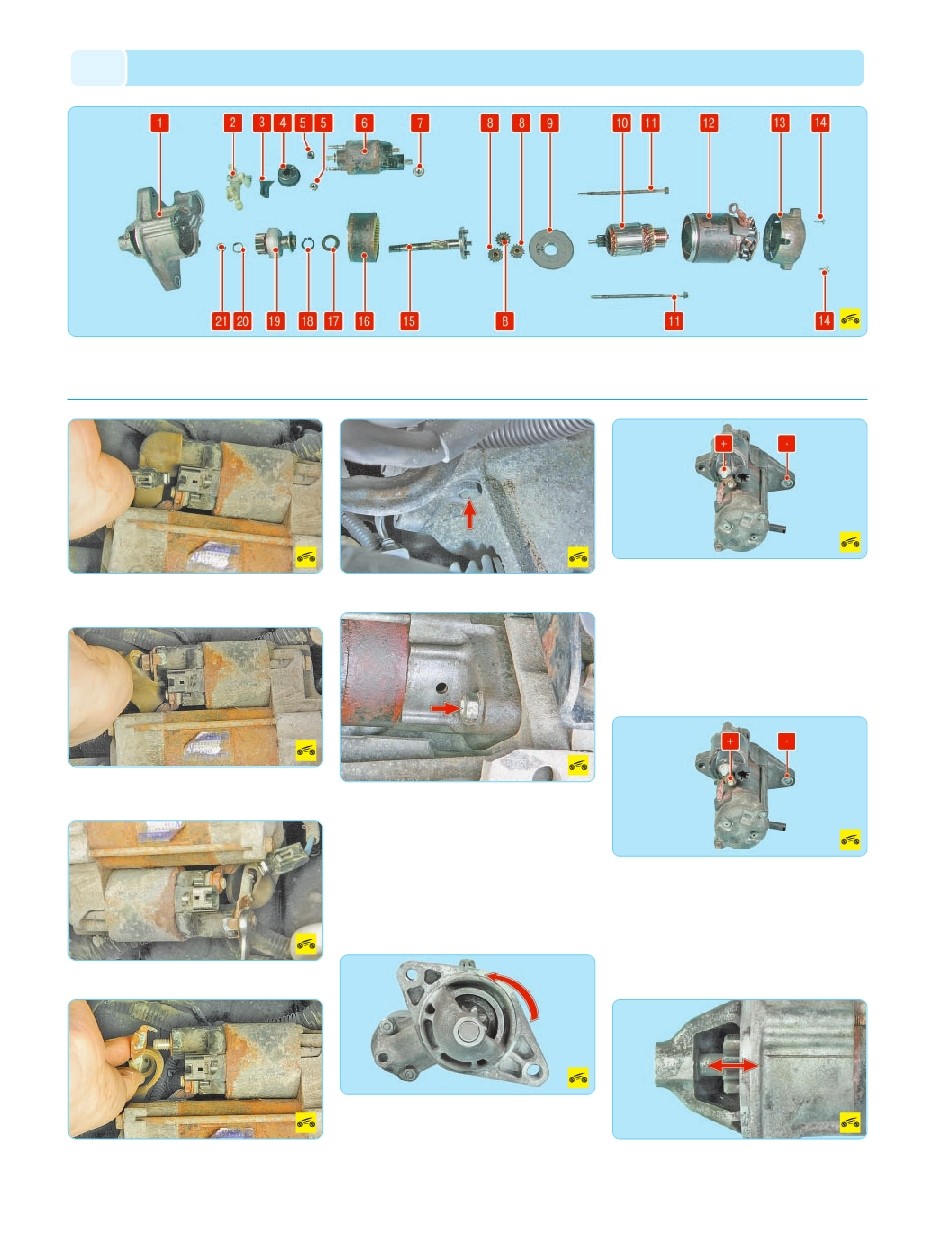

Рис. 10.6. Детали стартера: 1 – корпус стартера; 2 – приводной рычаг; 3 – уплотнитель; 4 – чехол тяги тягового реле; 5 – гайки крепления тягового реле; 6 – тяговое реле в сборе;
7 – гайка крепления силового провода; 8 – планетарные шестерни; 9 – крышка планетарного редуктора; 10 – ротор стартера; 11 – стяжные болты; 12 – корпус статора в сборе с щет
кодержателем; 13 – крышка со стороны коллектора стартера; 14 – болты крепления крышки стартера; 15 – вал планетарного механизма; 16 – корпус планетарного механизма; 17 – упор
ное кольцо планетарного механизма; 18 – стопорное кольцо планетарного механизма; 19 – шестерня привода; 20 – фиксатор стопорного кольца; 21 – пружинное стопорное кольцо
