170
Toyota Corolla/Auris

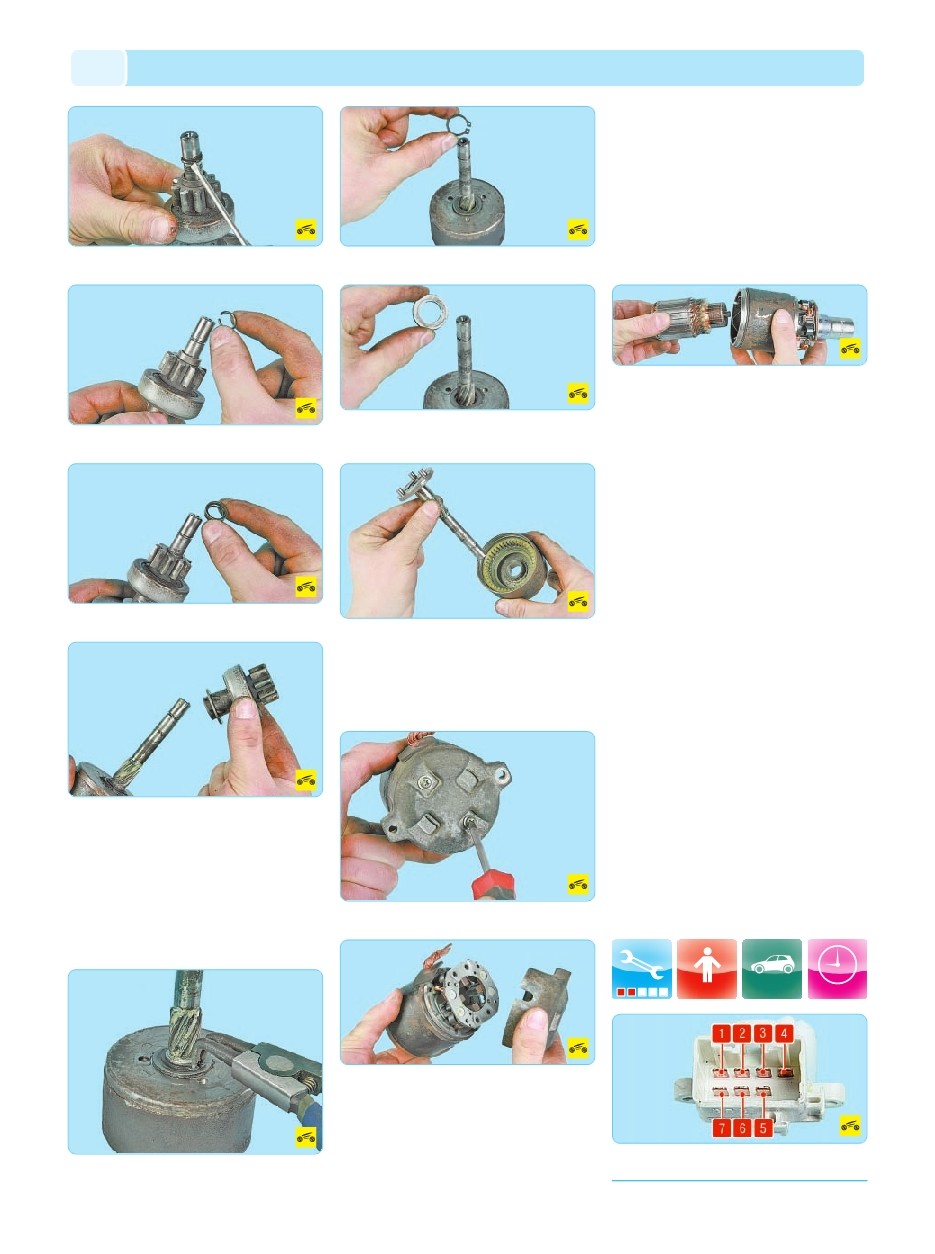

18. Поддев отверткой…
19. …снимите стопорное кольцо.
20. Извлеките фиксатор…
21. …и шестерню привода с вала планетар
ного механизма. Зубья шестерни привода не
должны иметь значительного износа. Шес
терня должна легко проворачиваться относи
тельно ступицы муфты в направлении враще
ния ротора и не должна проворачиваться
в противоположном направлении. Если зубья
шестерни изношены или повреждены либо
шестерня проворачивается в обоих направ
лениях, замените привод.
22. Сожмите щипцами стопорное кольцо…
23. …и снимите его...
24. …а также упорное кольцо с вала плане
тарного механизма.
25. Извлеките вал из корпуса планетарного
механизма. Осмотрите корпус планетарного
механизма. Если втулка в крышке изношена
или на ней появились задиры, раковины
и другие дефекты, необходимо заменить
крышку в сборе с втулкой.
26. Выверните два винта…
27. …и разъедините корпус статора и крыш
ку со стороны коллектора.
28. Снимите и осмотрите щеткодержатель.
Проверьте высоту и состояние щеток. Если
щетки выступают менее чем на 4 мм, замас
лены или заедают при перемещении, замени
те щеткодержатель.
29. Проверьте с помощью омметра сопро
тивление между положительными и отрица
тельными щетками. Сопротивление должно
стремиться к бесконечности.
30. Соберите стартер в последовательнос
ти, обратной разборке, с учетом следующих
особенностей:
– смажьте шестерни планетарного редукто
ра кремнийсодержащей смазкой;
– смажьте моторным маслом подшипники
(втулки), в которых вращается ротор стартера;
– при установке щеткодержателя на ротор
разведите щетки и зафиксируйте оправкой
(например, торцовой головкой из набора ин
струментов).
ВЫКЛЮЧАТЕЛЬ
(ЗАМОК) ЗАЖИГАНИЯ
Выключатель (замок) зажигания с механи
ческим запорным устройством и электричес
кой контактной частью расположен с правой
стороны рулевой колонки под рулевым коле
сом. Электрическая контактная часть выклю
чателя и запорное устройство связаны друг
с другом, работают синхронно и приводятся
в действие ключом зажигания.
ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ
(ЗАМКА) ЗАЖИГАНИЯ
У выключателя зажигания проверяют пра
вильность замыкания контактов при различ
ных положениях ключа и работу противоугон
ного устройства. Для проверки контактной
группы воспользуйтесь тестером в режиме
прозвонки цепи: при каждом положении
ключа в замке проверяйте правильность за
мыкания контактов выключателя (замка).
Данные для проверки контактной группы
приведены в табл. 10.4. Расположение выво
дов в колодке контактной группы показано на
рис. 10.7.
ЗАМЕНА КОНТАКТНОЙ
ГРУППЫ ВЫКЛЮЧАТЕЛЯ
(ЗАМКА) ЗАЖИГАНИЯ
Рис. 10.7. Расположение и нумерация выводов в колод
ке контактной группы выключателя (замка) зажигания
НА МАШИНЕ
45 мин
