178
Toyota Corolla/Auris

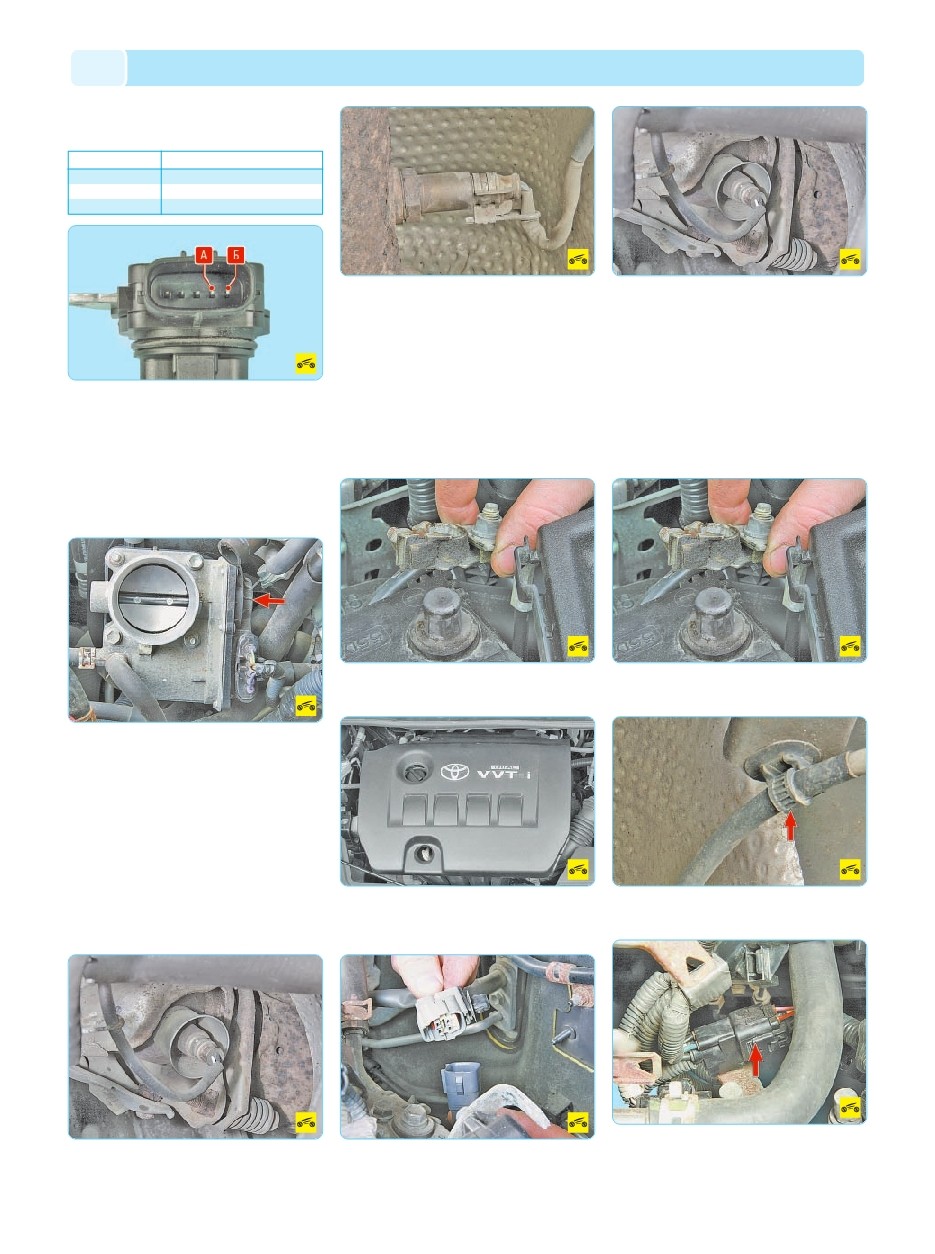

6. Проверьте тестером изменение сопро
тивления между выводами А и Б датчика по
мере изменения температуры. Значения со
противления исправного датчика приведены
в табл. 10.6.
7. При отклонении сопротивления от нормы
замените датчик.
8. Установите комбинированный датчик
в порядке, обратном снятию.
Датчик положения дроссельной за
слонки, действие которого основано на эф
фекте Холла, соединен с осью дроссельной
заслонки. Вращение оси заслонки вызывает
изменение напряжения сигнала датчика,
по которому контроллер определяет степень
открытия дроссельной заслонки. Датчик
встроен в крышку дроссельного узла, поэтому
при выходе датчика из строя замените дрос
сельный узел в сборе (см. Снятие и установ
ка дроссельного узла, с. 99).
Датчики концентрации кислорода уста
новлены на катколлекторе и приемной трубе
системы выпуска отработавших газов.
Датчик на выпускном коллекторе управля
ющий…
…датчик на выпускной трубе диагностиче
ский.
Оба датчика имеют сходную конструкцию,
но различаются характеристиками. Если хотя
бы один из датчиков концентрации кислорода
неисправен, токсичность отработавших газов
может резко повыситься, а расход топлива
увеличится.
Вам потребуются: ключ на 22, тестер.
Для замены управляющего датчика кон
центрации кислорода выполните следующие
операции.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
2. Снимите декоративный кожух двигателя
(см. Снятие и установка декоративного кожу
ха двигателя, с. 60).
3. Сжав фиксаторы, разъедините колодку
жгута проводов датчика…
4. …после чего выверните управляющий
датчик из отверстия катколлектора.
5. Для проверки исправности управляюще
го датчика концентрации кислорода измерьте
сопротивление между контактами 1 и 2
его колодки. При температуре +20 °С сопро
тивление должно быть 1,8–3,4 Ом.
6. Установите управляющий датчик концент
рации кислорода в порядке, обратном снятию.
Для замены диагностического датчика
концентрации кислорода выполните следую
щие операции.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
2. Извлеките держатель жгута проводов из
основания кузова.
3. Сожмите фиксаторы и разъедините ко
лодку жгута проводов диагностического дат
чика концентрации кислорода…
Сопротивление датчика, кОм
13,6–18,4
2,21–2,69
0,49–0,67
Температура, °С
–20
+20
+60
ДАННЫЕ ДЛЯ ПРОВЕРКИ
Таблица 10.6
ДАТЧИКА МАССОВОГО РАСХОДА И
ТЕМПЕРАТУРЫ ПОСТУПАЮЩЕГО ВОЗДУХА
