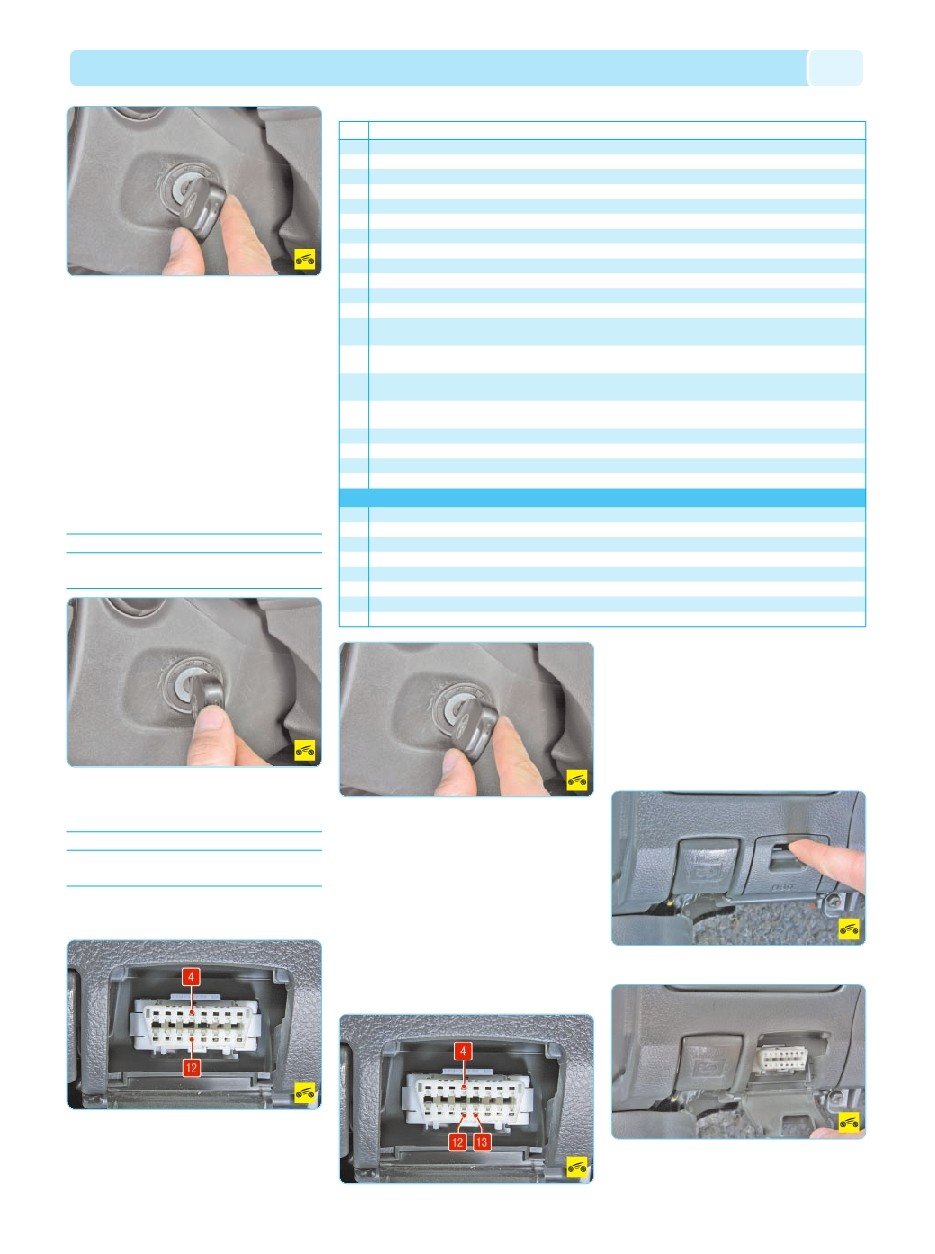

4. Установите ключ (замок) зажигания в по
ложение ON.
5. Через 4 с контрольная лампа начнет ми
гать, например: вспышка, пауза (примерно
1,5 с), вспышка, вспышка, вспышка (серийно
с интервалом 4 с). Считая количество вспы
шек до паузы и после, определяем код неис
правности (табл. 13.1).
Если в системе две или более неисправно
сти, серии вспышек повторяются блоками,
в которых коды неисправностей выводятся по
следовательно с интервалами 2,5 с, а блоки
повторяются с интервалом 4 с. Если контроль
ная лампа не загорается, проверьте соедине
ния вывода 4 с массой и вывода 13
с блоком управления.
ПРИМЕЧАНИЕ
При отсутствии неисправностей контрольная
лампа мигает с интервалом 0,25 с.
6. Установите ключ зажигания в положение
ACC и отсоедините контрольную лампу от
диагностического разъема.
ПРИМЕЧАНИЕ
Часть кодов неисправности можно вывести
из памяти, совершив небольшую поездку.
7. Установите рулевое колесо в положение
прямолинейного движения автомобиля.
8. Установите между контактами 4 и 12
диагностического разъема контрольную лам
пу для считывания кодов неисправности анти
блокировочной системы тормозов.
9. Установите ключ зажигания в положение
ON. Контрольная лампа должна сначала за
гореться на несколько секунд, а затем начать
мигать. Если контрольная лампа не загорает
ся, проверьте соединения вывода 4 с мас
сой и вывода 12 с блоком управления.
10. Совершите тестовую поездку, двигаясь
на автомобиле прямолинейно со скоростью
не менее 45 км/ч и не более 80 км/ч. Во вре
мя движения контрольная лампа должна по
гаснуть.
11. Остановите автомобиль – контрольная
лампа должна мигать.
12. Установите дополнительную контрольную
лампу между контактами 4 и 13 диагности
ческого разъема и выполните операции п. 5.
13. Для выхода из режима проверки кодов
неисправности ABS выключите зажигание
и снимите контрольные лампы.
Для устранения кодов неисправности
из памяти блока управления выполните сле
дующее.
1. Подденьте фиксатор…
2. …и откройте крышку диагностического
разъема.
Коды после поездки
Неисправность
Обрыв в цепи электромагнитного клапана
Замыкание на + в цепи электромагнитного клапана
Обрыв в цепи реле электродвигателя гидронасоса
Замыкание на + в цепи реле электродвигателя гидронасоса
Цепи электромагнитного клапана гидропривода правого переднего рабочего тормозного цилиндра
Цепи электромагнитного клапана гидропривода левого переднего рабочего тормозного цилиндра
Цепи электромагнитного клапана гидропривода правого заднего рабочего тормозного цилиндра
Цепи электромагнитного клапана гидропривода левого заднего рабочего тормозного цилиндра
Датчик частоты вращения правого переднего колеса, цепь датчика
Датчик частоты вращения левого переднего колеса, цепь датчика
Датчик частоты вращения правого заднего колеса, цепь датчика
Датчик частоты вращения левого заднего колеса, цепь датчика
Загрязнение чувствительной поверхности или неправильная установка датчика вращения
правого переднего колеса
Загрязнение чувствительной поверхности или неправильная установка датчика частоты вращения
левого переднего колеса
Загрязнение чувствительной поверхности или неправильная установка датчика частоты вращения
правого заднего колеса
Загрязнение чувствительной поверхности или неправильная установка датчика частоты вращения
левого заднего колеса
Напряжение аккумуляторной батареи не соответствует допустимым значениям
Обрыв в цепи выключателя стопсигнала
Обрыв в цепи электродвигателя гидронасоса
Шина передачи данных CAN отключена
Датчик частоты вращения правого переднего колеса, установка датчика, ротор датчика
Датчик частоты вращения левого переднего колеса, установка датчика, ротор датчика
Датчик частоты вращения правого заднего колеса, установка датчика, ротор датчика
Датчик частоты вращения левого заднего колеса, установка датчика, ротор датчика
Ротор датчика частоты вращения правого переднего колеса
Ротор датчика частоты вращения левого переднего колеса
Ротор датчика частоты вращения правого заднего колеса
Ротор датчика частоты вращения левого заднего колеса
Код
11
12
13
14
21
22
23
24
31
32
33
34
35
36
37
38
41
49
51
94
71
72
73
74
75
76
77
78
КОДЫ НЕИСПРАВНОСТИ СИСТЕМЫ ABS
Таблица 13.1
