Toyota Corolla/Auris
1
3
4
5
6
7
8
14
13
12
11
9
10
2
1
3
4
5
6
7
8
14
13
12
11
9
10
2

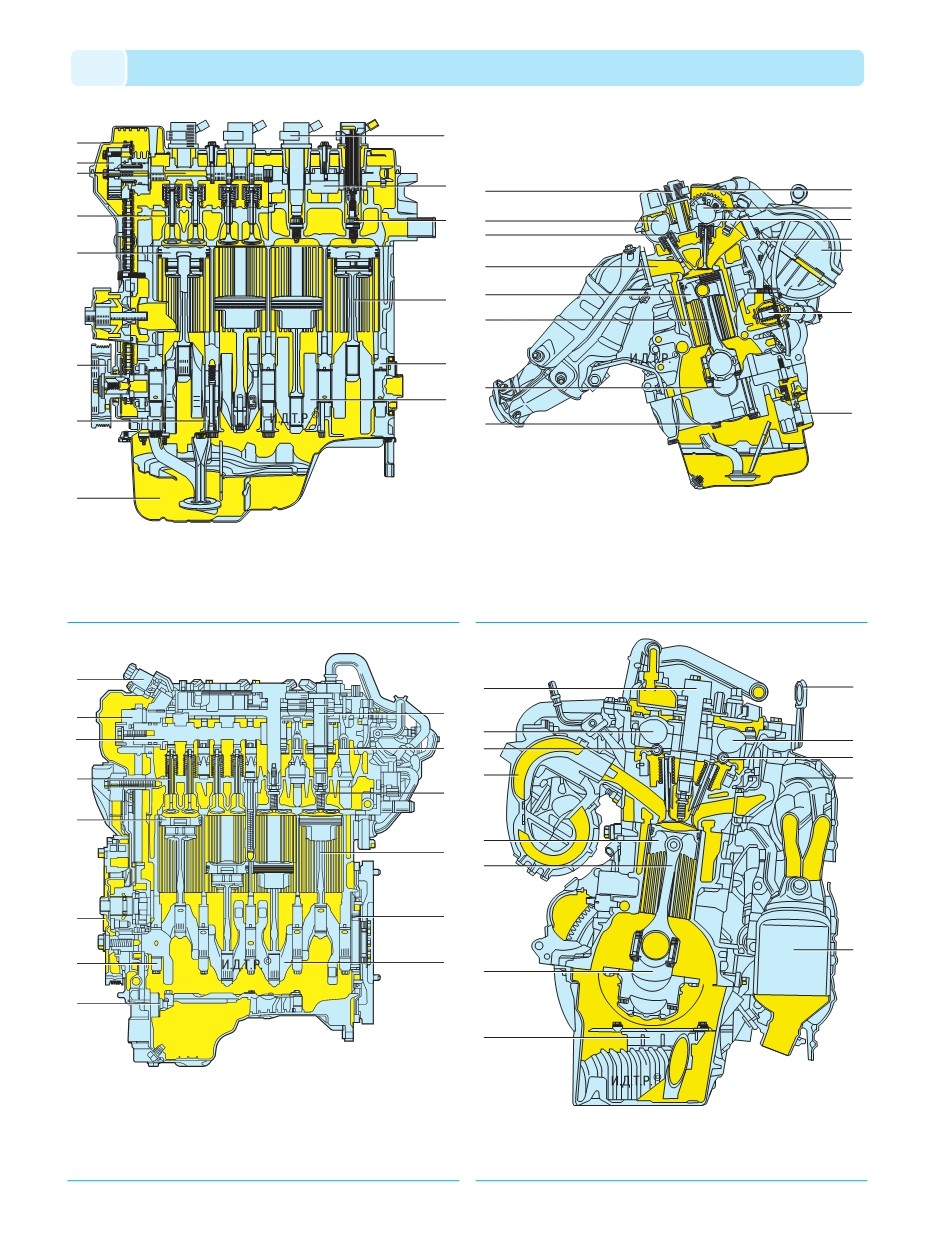

Рис. 5.5. Двигатель 1NRFE (продольный разрез): 1 – гидравлический клапан изме
нения фаз газораспределения; 2 – контроллер системы VVTi; 3 – распределительный
вал; 4 – клапан; 5 – поршень; 6 – шкив привода вспомогательных агрегатов; 7 – крыш
ка коренного подшипника; 8 – масляный насос; 9 – катушка зажигания; 10 – постель
распределительного вала; 11 – свеча зажигания; 12 – шатун; 13 – задний сальник ко
ленчатого вала; 14 – коленчатый вал
1
3
4
5
6
7
8
13
12
11
9
10
2
Рис. 5.6. Двигатель 1NRFE (поперечный разрез): 1 – катушка зажигания; 2, 10 – рас
пределительные валы; 3, 11 – нажимные рычаги клапанов; 4 – впускная труба; 5 – пор
шень; 6 – шатун; 7 – коленчатый вал; 8 – масляный насос; 9 – указатель (щуп) уровня
масла; 12 – выпускной коллектор; 13 – каталитический нейтрализатор
1
3
4
5
6
7
8
14
13
12
11
9
10
2
Рис. 5.3. Двигатель 4ZZFE (продольный разрез): 1 – гидравлический клапан изме
нения фаз газораспределения; 2 – контроллер системы VVTi; 3 – распределительный
вал; 4 – клапан; 5 – поршень; 6 – шкив привода вспомогательных агрегатов; 7 – крыш
ка коренного подшипника; 8 – масляный насос; 9 – катушка зажигания; 10 – постель
распределительного вала; 11 – свеча зажигания; 12 – шатун; 13 – задний сальник ко
ленчатого вала; 14 – коленчатый вал
1
3
4
5
6
7
8
15
13
12
11
9
10
2
1
3
4
5
6
7
8
14
14
13
12
11
9
10
2
Рис. 5.4. Двигатель 4ZZFE (поперечный разрез): 1 – катушка зажигания; 2, 10 – рас
пределительные валы; 3, 11 – толкатели; 4 – выпускной коллектор; 5 – поршень;
6 – шатун; 7 – коленчатый вал; 8 – масляный насос; 9 – крышка головки блока цилин
дров; 12 – форсунка; 13 – впускная труба; 14 – термостат; 15 – масляный фильтр
