Toyota Corolla/Auris
СЦЕПЛЕНИЕ
ОСОБЕННОСТИ КОНСТРУКЦИИ
На автомобиль Toyota Corolla/Auris устанав
ливают однодисковое сцепление сухого типа
с центральной диафрагменной пружиной.
Нажимной диск смонтирован в стальном
штампованном кожухе 3 (рис. 6.1), прикреп
ленном болтами к маховику двигателя.
Ведомый диск 5 установлен на шлицах
первичного вала коробки передач и зажат ди
афрагменной пружиной между маховиком
и нажимным диском.
Подшипник выключения сцепления А
закрытого типа, не требующий смазки в экс
плуатации, установлен на направляющей
втулке, запрессованной в отверстие картера
сцепления. Направляющая втулка представ
ляет собой неразборный узел, включающий
в себя сальник и передний подшипник пер
вичного вала. Подшипник перемещается вил
кой выключения сцепления Б, установлен
ной на шаровой опоре, ввернутой в картер
сцепления. Вилка вставлена в пазы муфты
подшипника без дополнительного крепления.
ТРАНСМИССИЯ
6
1
2
3
4
5

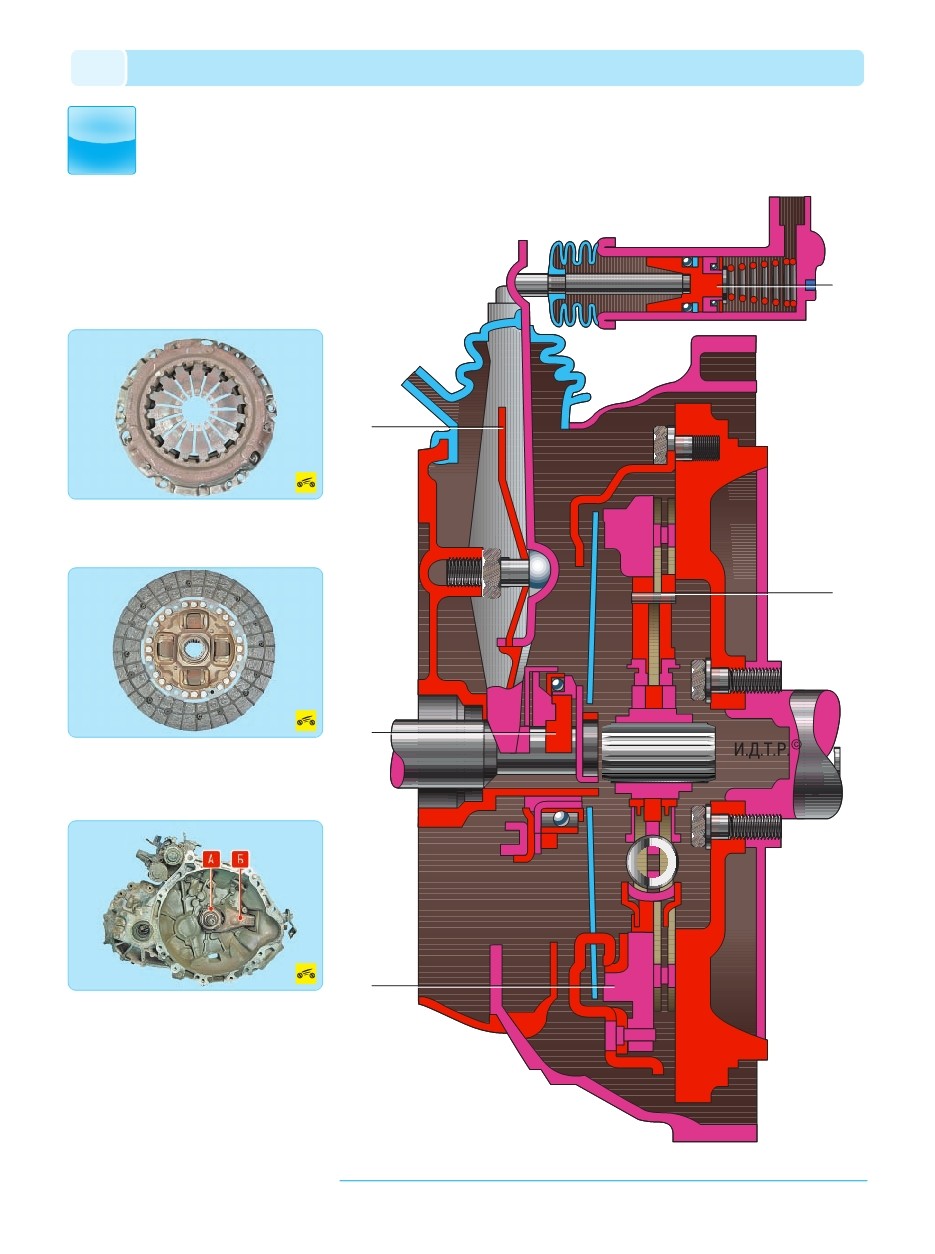

Рис. 6.1. Сцепление и привод его выключения: 1 – вилка выключения сцепления; 2 – подшипник выключения сцеп
ления; 3 – кожух сцепления с нажимным диском; 4 – рабочий цилиндр гидропривода сцепления; 5 – ведомый диск
