Toyota Corolla/Auris
МОНТАЖНЫЕ БЛОКИ
РАСПОЛОЖЕНИЕ
ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ
ВСТАВОК И РЕЛЕ И ИХ ЗАМЕНА
Большинство цепей питания электрообо
рудования автомобиля защищено плавкими
предохранителями. Мощные потребители
тока подключены через реле. Предохраните
ли и реле установлены в монтажных блоках,
которые находятся в салоне автомобиля
и в моторном отсеке.
Большинство предохранителей установле
но в монтажном блоке реле и предохраните
лей салона (рис. 10.1 и 10.2), расположенном
в левой части панели приборов снизу (в этом
же блоке установлен электронный блок уп
равления электрооборудованием кузова).
Назначение предохранителей и реле (их номе
ра приведены на рисунках) указано в табл. 10.1.
Кроме того, предохранители, реле и плав
кие вставки расположены в монтажном блоке,
установленном в подкапотном пространстве
с левой стороны по направлению движения
(рис. 10.3). В табл. 10.2 указано назначение этих
предохранителей, плавких вставок и реле, но на
конкретной модели автомобиля некоторые це
пи, указанные в таблице, могут отсутствовать.

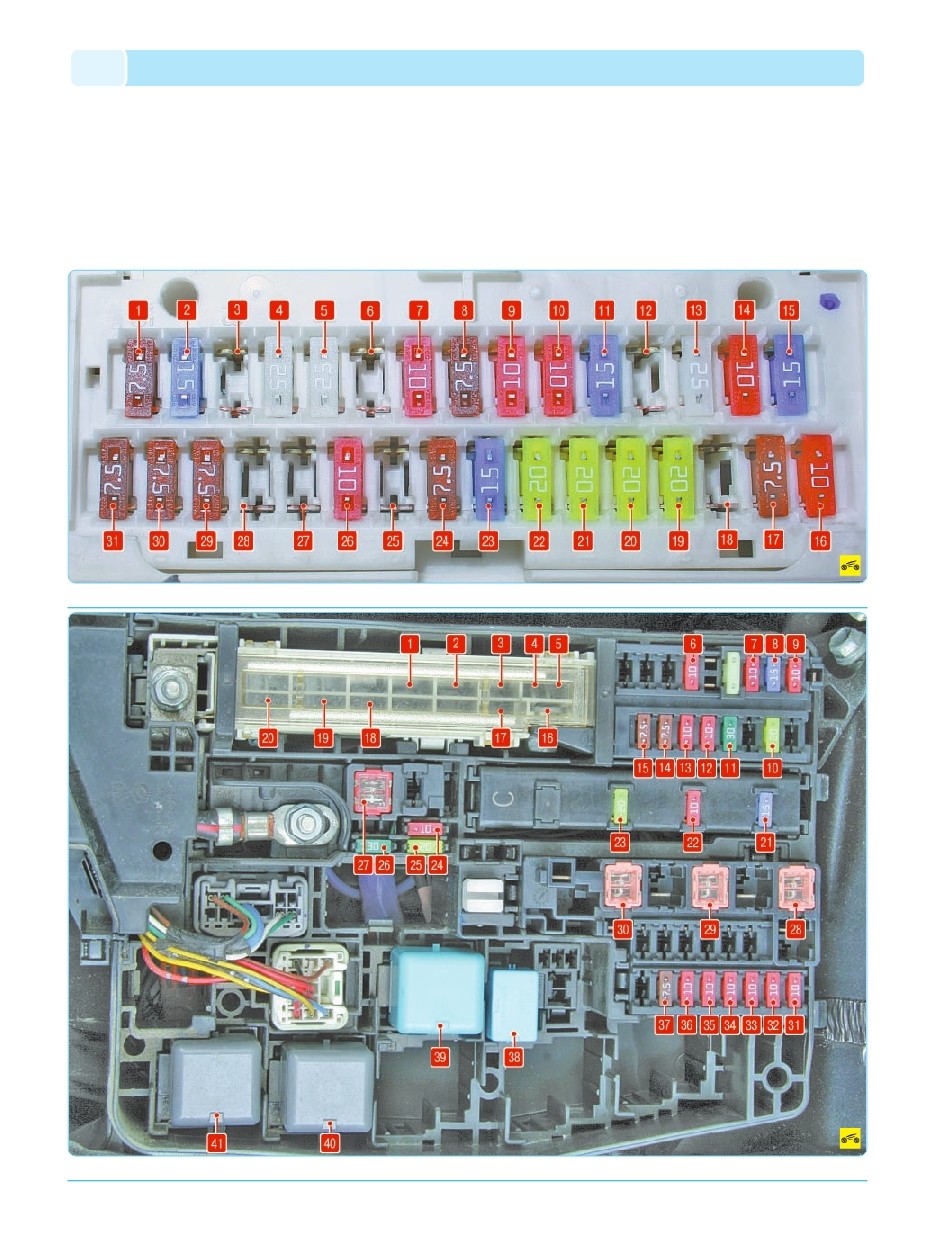

Рис. 10.2. Номера предохранителей в монтажном блоке, расположенном в салоне
Рис. 10.3. Обозначение предохранителей, плавких вставок и реле в монтажном блоке, расположенном в моторном отсеке
